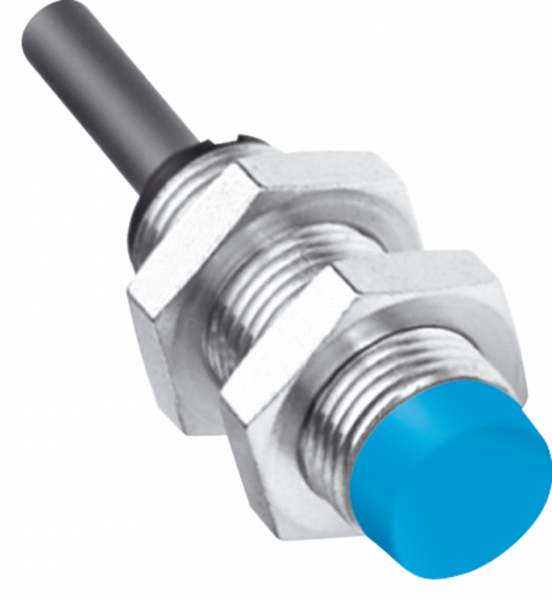

6021125 — IM12-04N-N-ZW0 Датчик приближения M12 Sn 4 мм

Показать всё Скрыть всё

• Характеристики

  Тип корпуса	Цилиндрический с резьбой
  Размер резьбы	M12 1
  Диаметр	Ø 12 mm
  Расстояние срабатывания Sn	4 mm
  Расстояние срабатывания обеспечено Sa	3,24 mm
  Монтаж	С выступающей частью
  Частота переключения	1.500 Hz
  Тип подключения	Кабель, 2-жильный, 2 m
  Переключающий выход	NAMUR
  Функция выхода	Нормально закрытый
  Тип защиты	IP67 1)

  • 1) Согласно EN 60529.

• Механика/электроника

  Напряжение питания	7,5 V DC ... 25 V DC 1)
  Потребление тока	≤ 30 mA 1)
  Гистерезис	1 % ... 15 %
  Отклонение температуры (от Sr)	± 10 %
  ЭМС	Согласно EN 60947-5-6
  Потребляемый ток демпфированный	≤ 1 mA
  Потребляемый ток недемпфированный	≥ 2,2 mA
  Материал кабеля	PVC
  Поперечное сечение кабеля	0,34 mm²
  Диаметр провода	Ø 4,9 mm
  Сопротивление провода	50 Ω
  Ударопрочность и виброустойчивость	30 г, 11 мс/10…55 Гц, 1 мм
  Диапазон температур при работе	–20 °C ... +70 °C
  Материал корпуса	Металл, никелированная латунь
  Материал, активная поверхность	Пластик, Пластик
  Длина корпуса	30 mm
  Полезная длина резьбы	25 mm
  Макс. момент затяжки	7 Nm
  Вес	127 g
  Комплект поставки	Крепежная гайка (2 шт.), размер под ключ 17, металл
  Свидетельство ЕС об испытаниях промышленного образца	PTB 03 ATEX 2037
  Категория взрывоопасной зоны	1G
  Макс. входное напряжение Ui	15 V 2)
  Макс. входная мощность Ui	120 mW 2)
  Макс. входной ток Ii	50 mA 2)
  Макс. внутренняя емкость Ci	140 nF 2)
  Макс. внутренняя индуктивность Li	130 µH 2)
  Номинальное напряжение	8,2 V DC 3)
  Маркировка прибора	II 1G Ex ia IIC T6 Ga Ta –20 °C ... +70 °C

  • 1) При применении вне взрывоопасных зон.
  • 2) Только для подключения в электрическом искробезопасном контуре, сертифицируемом отдельно.
  • 3) 1 kΩ.

• Коэффициенты редукции

  Примечание	Значения являются ориентировочными и могут изменяться
  Нержавеющая сталь (V2A)	Ок. 0,7
  Алюминий (Al)	Ок. 0,4
  Медь (Cu)	Ок. 0,3
  Латунь (Ms)	Ок. 0,5

• Указания по установке

  Примечание	Соответствующие графические материалы см. в разд. «Указания по установке»
  A	12 mm
  B	24 mm
  C	12 mm
  D	12 mm
  E	8 mm
  F	32 mm

• Классификации

  ECl@ss 5.0	27270101
  ECl@ss 5.1.4	27270101
  ECl@ss 6.0	27270101
  ECl@ss 6.2	27270101
  ECl@ss 7.0	27270101
  ECl@ss 8.0	27270101
  ECl@ss 8.1	27270101
  ECl@ss 9.0	27270101
  ETIM 5.0	EC002714
  ETIM 6.0	EC002714
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

Указания по установке Монтаж не вровень с плоскостью Схема соединений cd-012 Габаритный чертеж IM12 Namur, не вровень с плоскостью Вид: Галерея Список Показать всё Скрыть всё
