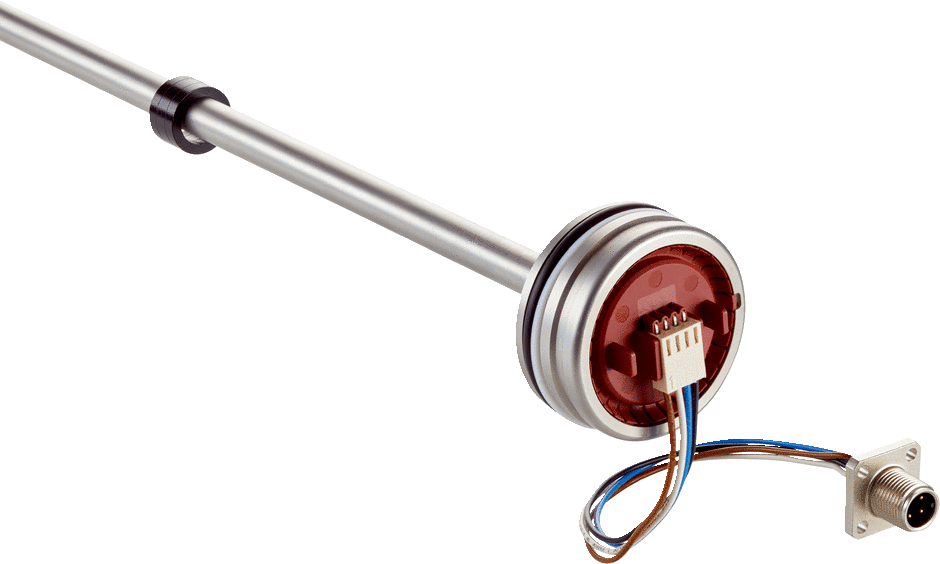

1219746 — MAX48N-12A10BE2500 Датчик линейного перемещения 2500 мм

Показать всё Скрыть всё

• Производительность

  Измеряемые величины	Позиция
  Диапазон измерения	2.500 mm
  Неиспользуемая зона Нулевая точка 30 mm Конечная точка (демпфирование) 30 mm
  Задержка включения	< 250 ms
  Скорость измерения (внутр.)	2 ms
  Посадочная точка (нулевая и конечная точка хода поршня)	≤ 1 mm
  Разрешение	Typ. 0,1 mm (rauschfrei)
  Гистерезис	± 0,1 mm
  Линейность	± 0,04 % F.S. (Messbereich ab 500 mm) ± 0,25 мм (диапазон измерения до 500 мм)
  Температурный дрейф (фаза разогрева)	≤ ± 0,25 mm
  MTTFd	69 лет (EN ISO 13849-1) 1)

  • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Интерфейсы

  Электрический интерфейс	Аналоговый
  Сигнал тока	4 mA ... 20 mA

• Электрические данные

  Потребляемая мощность	≤ 1 W
  Тип подключения	Разъем, M12, 4-контактный, 100 mm
  MTTFd: время до опасного выхода из строя	69 лет (EN ISO 13849-1) 1)

  • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Типоразмер	48 mm
  Ø напорного патрубка	10 mm
  Ø уплотнительного кольца	40,87 mm x 3,53 mm
  Ø опорного кольца	42,6 mm x 48 mm x 1,4 mm
  M12 фланец	EN61076-2-101 исполнение DM 20x20 мм — шаблон с отверстиями 14 мм
  Материал, напорная труба	Нержавеющая сталь 1.4306, AISI 304L
  Материал, корпус электроники	Нержавеющая сталь 1.4305, AISI 303
  Материал, кольцо круглого сечения	NBR 70
  Материал, опорное кольцо	PTFE
  Материал, штепсельная вставка М12	Усиленный полиамид, контакты латунь никелированные/позолоченные
  Материал, фланец М12	Нержавеющая сталь с кольцом круглого сечения (NBR 70)

• Данные окружающей среды

  ЭМС	Директива ЕС 2014/30/EU, обозначение Директива ЕС 2009/64/EU, сельскохозяйственные машины
  Основные отраслевые стандарты	По EN 61000-6-2 и EN 61000-6-3
  Сельско- и лесохозяйственные машины Строительная техника	ISO 14982EN13307/ ISO 13766
  Переходные импульсы	ISO 7637-2
  ESD (Разрядка воздуха и контактов)	EN 61000-4-2 ISO/TR 10605
  Тип защиты	IP67 (EN 60 529)
  Диапазон рабочей температуры	–40 °C ... +105 °C
  Окружающая температура (жидкая среда)	–30 °C ... +95 °C
  Допустимая относительная влажность воздуха	90 % (Образование конденсата не допускается)
  Диапазон температуры при хранении	–20 °C ... +85 °C
  Ударопрочность	Испытание бросанием по IEC60068-2-31 100 g, 11 ms (Воздействие одиночных ударов по IEC60068-2-27) 50 g, 11 ms (Многократные удары, 1000 ударов на ось площади по IEC 60068-2-27)
  Вибростойкость	20 g, 24 /h, (r.m.s) (IEC 60068-2-6) 18 g, 36 /h, (r.m.s) (IEC 60068-2-80) 20 g, 48 /h (IEC 60068-2-64)
  Номинальное рабочее давление (PN)	400 bar
  Макс. давление при перегрузке в эксплуатации (PN x 1,5)	480 бар
  Макс. испытательное давление в цилиндре (PN x 1,5)	600 бар

• Классификации

  ECl@ss 5.0	27270705
  ECl@ss 5.1.4	27270705
  ECl@ss 6.0	27270705
  ECl@ss 6.2	27270705
  ECl@ss 7.0	27270705
  ECl@ss 8.0	27270705
  ECl@ss 8.1	27270705
  ECl@ss 9.0	27270705
  ETIM 5.0	EC002544
  ETIM 6.0	EC002544
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Разъем M12 позиционный магнит Габаритный чертеж MAX48 Вид: Галерея Список Показать всё Скрыть всё
