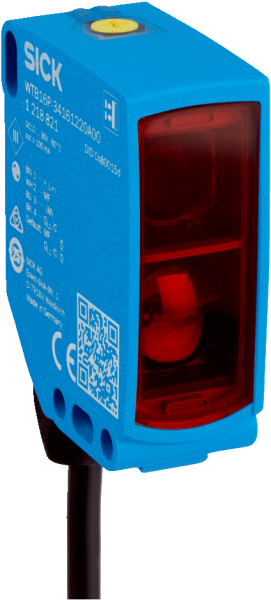

Описание
Технические чертежи
Схема соединений cd-389 Характеристика Размер светового пятна WTB16P-xxxxx2xx Диаграмма расстояний срабатывания Габаритный чертеж WTB16, WTL16, кабель Показать всё Скрыть всёХарактеристики
| ETIM | EC002719 |
|---|---|
| 3) IOL | работа датчика с полной коммуникацией IO-Link и применением логических, временных параметров и параметров функций автоматизации. |
| ECl@ss | 27270904 |
| UNSPSC | 39121528 |
| IO-Link | ✔ |
| VendorID | 26 |
| 2) SIO Logic | работа датчика в стандартном режиме I/O без коммуникации IO-Link. Применение логических и временных параметров датчика, дополнительные функции автоматизации. |
| DeviceID DEZ | 8388957 |
| DeviceID HEX | 0x80015D |
| Вес, кг | 100 g |
| Оценка | ≤ 500 µs 4) |
| Размер | 20 mm x 55,7 mm x 42 mm |
| 1) SIO Direct | работа датчика в стандартном режиме I/O без коммуникации IO-Link и без применения логических и временных параметров датчика (настройка «прямой»/«неактивный»). |
| Инвертор | Да |
| Материал | Пластик, VISTAL® |
| № файла UL | NRKH.E181493 & NRKH7.E181493 |
| Настройка | BluePilot: поворотно-нажимной элемент с индикацией расстояния срабатыванияIO-Link |
| Тип защиты | IP66IP67 |
| Время цикла | 2,3 ms |
| Длина волны | 635 nm |
| Схемы защиты | A 7)B 8)C 9)D 10) |
| Вид излучения | Видимый красный свет |
| Время отклика | SIO Direct: 500 µs 1)SIO Logic: 600 µs 2)IOL: 750 µs 3) |
| Форма корпуса | Прямоугольный |
| Источник света | Светодиод PinPoint 2) |
| Материал кабеля | PVC |
| Функция таймера | ДеактивированЗадержка включенияЗадержка выключенияЗамедление включения и выключенияИмпульс (One Shot) |
| Материал, оптика | Пластик, PMMA |
| Потребление тока | ≤ 30 mA 2)< 50 mA 3) |
| Тип переключения | СВЕТЛО/ТЕМНО |
| Степень защиты (IP) | III |
| Выходной ток Iмакс. | ≤ 100 mA |
| Логическая функция | ПрямойИИЛИОкноГистерезис |
| Дискретный сигнал QL1 | Переключающий выход |
| Дискретный сигнал QL2 | Переключающий выход |
| Интерфейс / Протокол | IO-Link V1.1 |
| Переключающий выход | PUSH/PULLPNPNPN |
| 2) Средний срок службы | 100 000 ч при TU = +25 °C. |
| Напряжение питания, В | 10 V DC ... 30 V DC 1) |
| Остаточная пульсация | ≤ 5 Vss |
| Частота переключения | SIO Direct: 1000 Hz 1)SIO Logic: 800 Hz 2)IOL: 650 Hz 3) |
| Дистанция работы, макс. | 10 mm ... 500 mm 1) |
| Конфигурация контакта 2 | Внешний вход, обучение, дискретный сигнал |
| Размеры светового пятна | Ø 3 mm (200 mm) |
| Точность воспроизведения | SIO Direct: 150 µs 1)SIO Logic: 300 µs 2)IOL: 400 µs 3) |
| Функция выходного сигнала | Комплементарный, Контакт 2: нормально закрытый NPN (активация при наличии отраженного света), нормально открытый PNP (активация при отсутствии отраженного света), Контакт 4: нормально открытый NPN (активация при отсутствии отраженного света), нормально закрытый PNP (активация при наличии отраженного света), интерфейс IO-Link |
| Принцип датчика/ обнаружения | Датчик с отражением от объекта, Подавление заднего фона |
| Электрическое подсоединение | Кабель, 2 m 6) |
| Длина технологических данных | 16 Bit |
| Сигнальное напряжение NPN HIGH/LOW | Ок. Uv/ < 2,5 В |
| Сигнальное напряжение PNP HIGH/LOW | Ок. UV — 2,5 В/0 В |
| Диапазон температур при работе | –40 °C ... +60 °C |
| Диапазон температур при хранении | –40 °C ... +75 °C |
| 5) При соотношении «светло/темно» 1 | 1, в режиме переключения. Возможны другие значения в режиме IO-Link. |
| Структура технологических данных | Бит 0 = дискретный сигнал QL1Бит 1 = дискретный сигнал QL2Бит 2 ... 15 = пустой |
| Обозначение интеллектуальной задачи | Базовая логика |
| Коммуникационный интерфейс, детальное описание | COM2 (38,4 kBaud) |
