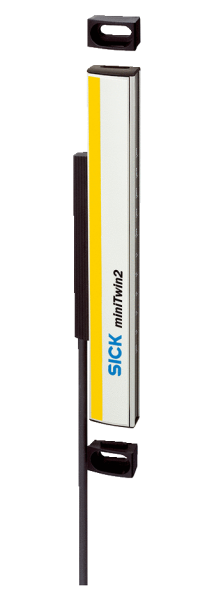

1207944 — C2MT-02424BBC03DB0 Световая завеса miniTwin2

Показать всё Скрыть всё

• Характеристики

  Применение	miniTwin2 как автономное устройство
  Вид крепления	Крепление O-Fix
  Разрешение	24 mm
  Высота защитного поля	240 mm
  Дальность сканирования Минимальный 0 m ... 6 m Типичный 0 m ... 8 m
  Оценка	≤ 13 ms 1)
  Синхронизация	Оптический, без отдельной синхронизации

  • 1) Автономное устройство, без каскадного подключения. Другие значения времени отклика приведены в руководстве по эксплуатации.

• Параметры техники безопасности

  Тип	Тип 2 (IEC 61496)
  Класс надежности	SIL1 (IEC 61508) SILCL1 (EN 62061)
  Категория	Категория 2 (EN ISO 13849)
  Тестовая частота (внутренний тест)	58 /s
  Максимальная частота запроса	≤ 34 min⁻¹ (EN ISO 13849) 1)
  Уровень производительности	PL c (EN ISO 13849), Учтите характеристики оптических устройств! 2)
  PFHd (средняя вероятность опасного отказа в час)	Автономная система: 2,4 x 10-8 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)
  Безопасное состояние в случае возникновения ошибки	Как минимум, один выход OSSD находится в состоянии AUS (ВЫКЛ.).

  • 1) Между двумя требованиями к реакции безопасности устройства необходимо выполнить не менее 100 внутренних или внешних испытаний.
  • 2) Уровень производительности не предъявляет специальных требований к характеристикам оптических устройств. Более подробная информация приведена на стр. xx.

• Функции

  Функции	Состояние при поставке
  Блокировка повторного запуска	✔	Деактивировано
  Контроль внешних устройств (EDM)	✔	Деактивирован
  Кодирование луча	Автоматически

• Интерфейсы

  Системное подключение Тип подключения Разъем M12, 5-конт. Длина кабеля 350 mm Допустимая длина кабеля ≤ 20 m Сечение провода 0,34 mm²
  Расширительное подключение Длина кабеля 350 mm
  Тип конфигурации	Через соединительную проводку
  Элементы индикации	LEDs
  Полевая шина, промышленная шина Интеграция через контроллер безопасности Flexi Soft CANopen, DeviceNet™, EtherCAT®, EtherNet/IP™, Modbus TCP, PROFIBUS DP, PROFINET 1)

  • 1) Дополнительная информация о Flexi Soft приведена в каталоге продукции sens:Control — безопасные решения для систем управления или по адресу www.sick.de/FlexiSoft.

• Электрические данные

  Класс защиты	III (EN 61140)
  Напряжение питания UV	24 V DC (19,2 V DC ... 28,8 V DC)
  Остаточная пульсация	≤ 10 % 1)
  Потребление тока	≤ 3 A 2)
  Предохранительные выходы (безопасное подключение питания OSSD) Тип выхода Полупроводник с PNP-переходом, устойчивость к короткому замыканию, контроль перекрестного замыкания 3) Напряжение переключения HIGH 24 В пост. тока (UV – 2,25 В пост. тока...UV) Напряжение переключения LOW ≤ 2 V DC Ток переключения ≤ 300 mA

  • 1) В пределах UV.
  • 2) Максимальное потребление тока главной/подчиненной/подчиненной системы с высотой защитного поля 1200 мм и разрешением 14 мм.
  • 3) Действительно в отношении напряжения в диапазоне от –30 до +30 В.

• Механические данные

  Поперечное сечение корпуса (включая системный разъем)	15 mm x 32 mm
  Материал корпуса	Алюминиевый сплав ALMGSI 0,5
  Вес	95 g

• Данные окружающей среды

  Тип защиты	IP65 (EN 60529)
  Диапазон рабочих температур	–20 °C ... +55 °C
  Температура хранения	–25 °C ... +70 °C
  Влажность воздуха	15 % ... 95 %, без образования конденсата
  Виброустойчивость	5 g, 10 Hz ... 55 Hz (EN 60068-2-6)
  Ударопрочность	10 g, 16 ms (EN 60068-2-27)

• Прочие данные

  Длина волны

  850 nm

• Классификации

  ECl@ss 5.0	27272704
  ECl@ss 5.1.4	27272704
  ECl@ss 6.0	27272704
  ECl@ss 6.2	27272704
  ECl@ss 7.0	27272704
  ECl@ss 8.0	27272704
  ECl@ss 8.1	27272704
  ECl@ss 9.0	27272704
  ETIM 5.0	EC002549
  ETIM 6.0	EC002549
  UNSPSC 16.0901	46171620

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
