Каталог·Оптоэлектронные защитные устройства·C4MT-12034ABB03FE0 Световая завеса безопасности miniTwin4, разрешение 34 мм, высота защитного поля 1200 мм

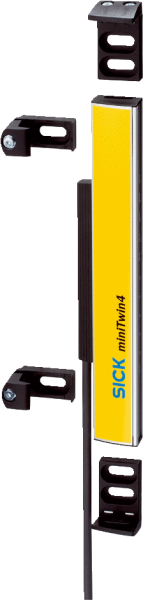

1207260 — C4MT-12034ABB03FE0 Световая завеса безопасности miniTwin4

C4MT-12034ABB03FE0
SICK
Заказной №1207260
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    ПрименениеminiTwin4 как автономное устройство или конечное устройство при каскадном подключении
    Вид крепленияКрепление C-Fix или L-Fix
    Разрешение34 mm
    Высота защитного поля1.200 mm
    Дальность сканирования
    Минимальный0 m ... 4 m
    Типичный0 m ... 5 m
    Оценка≤ 13 ms 1)
    СинхронизацияОптический, без отдельной синхронизации
    • 1) Автономное устройство, без каскадного подключения. Другие значения времени отклика приведены в руководстве по эксплуатации.
  • Параметры техники безопасности
    ТипТип 4 (IEC 61496)
    Класс надежности

    SIL3 (IEC 61508)

    SILCL3 (EN 62061)

    КатегорияКатегория 4 (EN ISO 13849)
    Уровень производительностиPL e (EN ISO 13849)
    PFHd (средняя вероятность опасного отказа в час)Автономная система: 4,3 x 10-9 (EN ISO 13849)
    TM (заданная продолжительность работы)20 лет (EN ISO 13849)
    Безопасное состояние в случае возникновения ошибкиКак минимум, один выход OSSD находится в состоянии AUS (ВЫКЛ.).
  • Функции
    ФункцииСостояние при поставке
    Блокировка повторного запуска✔Деактивировано
    Контроль внешних устройств (EDM)✔Деактивирован
    Кодирование лучаАвтоматически
  • Интерфейсы
    Системное подключение
    Тип подключенияРазъем M12, 5-конт.
    Длина кабеля700 mm
    Допустимая длина кабеля≤ 20 m
    Сечение провода0,34 mm²
    Расширительное подключение
    Длина кабеля700 mm
    Тип конфигурацииЧерез соединительную проводку
    Элементы индикацииLEDs
    Полевая шина, промышленная шина
    Интеграция через контроллер безопасности Flexi SoftCANopen, DeviceNet™, EtherCAT®, EtherNet/IP™, Modbus TCP, PROFIBUS DP, PROFINET 1)
    • 1) Дополнительная информация о Flexi Soft приведена в каталоге продукции sens:Control — безопасные решения для систем управления или по адресу www.sick.de/FlexiSoft.
  • Электрические данные
    Класс защитыIII (EN 61140)
    Напряжение питания UV24 V DC (19,2 V DC ... 28,8 V DC)
    Остаточная пульсация≤ 10 % 1)
    Потребление тока≤ 3 A 2)
    Предохранительные выходы (безопасное подключение питания OSSD)
    Тип выходаПолупроводник с PNP-переходом, устойчивость к короткому замыканию, контроль перекрестного замыкания 3)
    Напряжение переключения HIGH24 В пост. тока (UV – 2,25 В пост. тока...UV)
    Напряжение переключения LOW≤ 2 V DC
    Ток переключения≤ 300 mA
    • 1) В пределах UV.
    • 2) Максимальное потребление тока главной/подчиненной/подчиненной системы с высотой защитного поля 1200 мм и разрешением 14 мм.
    • 3) Действительно в отношении напряжения в диапазоне от –30 до +30 В.
  • Механические данные
    Поперечное сечение корпуса (включая системный разъем)15 mm x 32 mm
    Материал корпусаАлюминиевый сплав ALMGSI 0,5
    Вес420 g
  • Данные окружающей среды
    Тип защитыIP65 (EN 60529)
    Диапазон рабочих температур–20 °C ... +55 °C
    Температура хранения–25 °C ... +70 °C
    Влажность воздуха15 % ... 95 %, без образования конденсата
    Виброустойчивость5 g, 10 Hz ... 55 Hz (EN 60068-2-6)
    Ударопрочность10 g, 16 ms (EN 60068-2-27)
  • Прочие данные
    Длина волны850 nm
  • Классификации
    ECl@ss 5.027272704
    ECl@ss 5.1.427272704
    ECl@ss 6.027272704
    ECl@ss 6.227272704
    ECl@ss 7.027272704
    ECl@ss 8.027272704
    ECl@ss 8.127272704
    ECl@ss 9.027272704
    ETIM 5.0EC002549
    ETIM 6.0EC002549
    UNSPSC 16.090146171620
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

TM20 лет (EN ISO 13849)
ETIMEC002549
PFHdАвтономная система: 4,3 x 10-9 (EN ISO 13849)
ECl@ss27272704
UNSPSC46171620
ТипТип 4 (IEC 61496)
Вес, кг420 g
Оценка≤ 13 ms 1)
МатериалАлюминиевый сплав ALMGSI 0,5
Типичный0 m ... 5 m
КатегорияКатегория 4 (EN ISO 13849)
Тип выходаПолупроводник с PNP-переходом, устойчивость к короткому замыканию, контроль перекрестного замыкания 3)
Тип защитыIP65 (EN 60529)
НазначениеminiTwin4 как автономное устройство или конечное устройство при каскадном подключении
Разрешение34 mm
Длина волны850 nm
Минимальный0 m ... 4 m
Длина кабеля700 mm
Вид крепленияКрепление C-Fix или L-Fix
СинхронизацияОптический, без отдельной синхронизации
Ударопрочность10 g, 16 ms (EN 60068-2-27)
Сечение провода0,34 mm²
Класс надежностиSIL3 (IEC 61508)SILCL3 (EN 62061)
Кодирование лучаАвтоматически
Потребление тока≤ 3 A 2)
Тип конфигурацииЧерез соединительную проводку
Ток переключения≤ 300 mA
Степень защиты (IP)III (EN 61140)
Влажность воздуха15 % ... 95 %, без образования конденсата
Виброустойчивость5 g, 10 Hz ... 55 Hz (EN 60068-2-6)
Элементы индикацииLEDs
Напряжение питания UV24 V DC (19,2 V DC ... 28,8 V DC)
Остаточная пульсация≤ 10 % 1)
Температура хранения–25 °C ... +70 °C
Высота защитного поля1.200 mm
Допустимая длина кабеля≤ 20 m
Напряжение переключения LOW≤ 2 V DC
Контроль внешних устройств✔
Напряжение переключения HIGH24 В пост. тока (UV – 2,25 В пост. тока...UV)
Поперечное сечение корпуса15 mm x 32 mm
Уровень производительностиPL e (EN ISO 13849)
Диапазон рабочих температур–20 °C ... +55 °C
Электрическое подсоединениеРазъем M12, 5-конт.
Блокировка повторного запуска✔
Расширительное подключениеДлина кабеля700 mmРасширительное подключение
Интеграция через контроллер безопасности Flexi SoftCANopen, DeviceNet™, EtherCAT®, EtherNet/IP™, Modbus TCP, PROFIBUS DP, PROFINET 1)
Безопасное состояние в случае возникновения ошибкиКак минимум, один выход OSSD находится в состоянии AUS (ВЫКЛ.).
Дальность сканированияМинимальный0 m ... 4 mТипичный0 m ... 5 mДальность сканирования
Системное подключениеТип подключенияРазъем M12, 5-конт.Длина кабеля700 mmДопустимая длина кабеля≤ 20 mСечение провода0,34 mm²Системное подключение
Полевая шина, промышленная шинаИнтеграция через контроллер безопасности Flexi SoftCANopen, DeviceNet™, EtherCAT®, EtherNet/IP™, Modbus TCP, PROFIBUS DP, PROFINET 1)Полевая шина, промышленная шина
Предохранительные выходы (безопасное подключение питания OSSD)Тип выходаПолупроводник с PNP-переходом, устойчивость к короткому замыканию, контроль перекрестного замыкания 3)Напряжение переключения HIGH24 В пост. тока (UV – 2,25 В пост. тока...UV)Напряжение переключения LOW≤ 2 V DCТок переключения≤ 300 mAПредохранительные выходы (безопасное подключение питания OSSD)
