Каталог·Оптоэлектронные защитные устройства·C4MT-04814ABB03DE0 Световая завеса miniTwin4, разрешение 14 mm, высота защитного поля 480 mm, тип 4

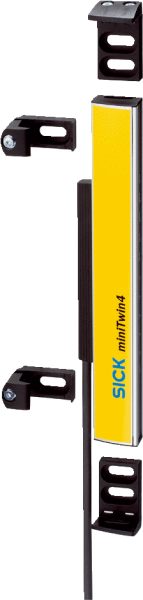

1207102 — C4MT-04814ABB03DE0 Световая завеса miniTwin4

C4MT-04814ABB03DE0
SICK
Заказной №1207102
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    ПрименениеminiTwin4 как автономное устройство или конечное устройство при каскадном подключении
    Вид крепленияКрепление C-Fix или L-Fix
    Разрешение14 mm
    Высота защитного поля480 mm
    Дальность сканирования
    Минимальный0 m ... 4 m
    Типичный0 m ... 5 m
    Оценка≤ 14 ms 1)
    СинхронизацияОптический, без отдельной синхронизации
    • 1) Автономное устройство, без каскадного подключения. Другие значения времени отклика приведены в руководстве по эксплуатации.
  • Параметры техники безопасности
    ТипТип 4 (IEC 61496)
    Класс надежности

    SIL3 (IEC 61508)

    SILCL3 (EN 62061)

    КатегорияКатегория 4 (EN ISO 13849)
    Уровень производительностиPL e (EN ISO 13849)
    PFHd (средняя вероятность опасного отказа в час)Автономная система: 4,3 x 10-9 (EN ISO 13849)
    TM (заданная продолжительность работы)20 лет (EN ISO 13849)
    Безопасное состояние в случае возникновения ошибкиКак минимум, один выход OSSD находится в состоянии AUS (ВЫКЛ.).
  • Функции
    ФункцииСостояние при поставке
    Блокировка повторного запуска✔Деактивировано
    Контроль внешних устройств (EDM)✔Деактивирован
    Кодирование лучаАвтоматически
  • Интерфейсы
    Системное подключение
    Тип подключенияРазъем M12, 5-конт.
    Длина кабеля350 mm
    Допустимая длина кабеля≤ 20 m
    Сечение провода0,34 mm²
    Расширительное подключение
    Длина кабеля350 mm
    Тип конфигурацииЧерез соединительную проводку
    Элементы индикацииLEDs
    Полевая шина, промышленная шина
    Интеграция через контроллер безопасности Flexi SoftCANopen, DeviceNet™, EtherCAT®, EtherNet/IP™, Modbus TCP, PROFIBUS DP, PROFINET 1)
    • 1) Дополнительная информация о Flexi Soft приведена в каталоге продукции sens:Control — безопасные решения для систем управления или по адресу www.sick.de/FlexiSoft.
  • Электрические данные
    Класс защитыIII (EN 61140)
    Напряжение питания UV24 V DC (19,2 V DC ... 28,8 V DC)
    Остаточная пульсация≤ 10 % 1)
    Потребление тока≤ 3 A 2)
    Предохранительные выходы (безопасное подключение питания OSSD)
    Тип выходаПолупроводник с PNP-переходом, устойчивость к короткому замыканию, контроль перекрестного замыкания 3)
    Напряжение переключения HIGH24 В пост. тока (UV – 2,25 В пост. тока...UV)
    Напряжение переключения LOW≤ 2 V DC
    Ток переключения≤ 300 mA
    • 1) В пределах UV.
    • 2) Максимальное потребление тока главной/подчиненной/подчиненной системы с высотой защитного поля 1200 мм и разрешением 14 мм.
    • 3) Действительно в отношении напряжения в диапазоне от –30 до +30 В.
  • Механические данные
    Поперечное сечение корпуса (включая системный разъем)15 mm x 32 mm
    Материал корпусаАлюминиевый сплав ALMGSI 0,5
    Вес175 g
  • Данные окружающей среды
    Тип защитыIP65 (EN 60529)
    Диапазон рабочих температур–20 °C ... +55 °C
    Температура хранения–25 °C ... +70 °C
    Влажность воздуха15 % ... 95 %, без образования конденсата
    Виброустойчивость5 g, 10 Hz ... 55 Hz (EN 60068-2-6)
    Ударопрочность10 g, 16 ms (EN 60068-2-27)
  • Прочие данные
    Длина волны850 nm
  • Классификации
    ECl@ss 5.027272704
    ECl@ss 5.1.427272704
    ECl@ss 6.027272704
    ECl@ss 6.227272704
    ECl@ss 7.027272704
    ECl@ss 8.027272704
    ECl@ss 8.127272704
    ECl@ss 9.027272704
    ETIM 5.0EC002549
    ETIM 6.0EC002549
    UNSPSC 16.090146171620
