Каталог·Машинное зрение·V3S110-2AABAAB 3D-камера 0,5–60 м ИК-подсветка 850 нм

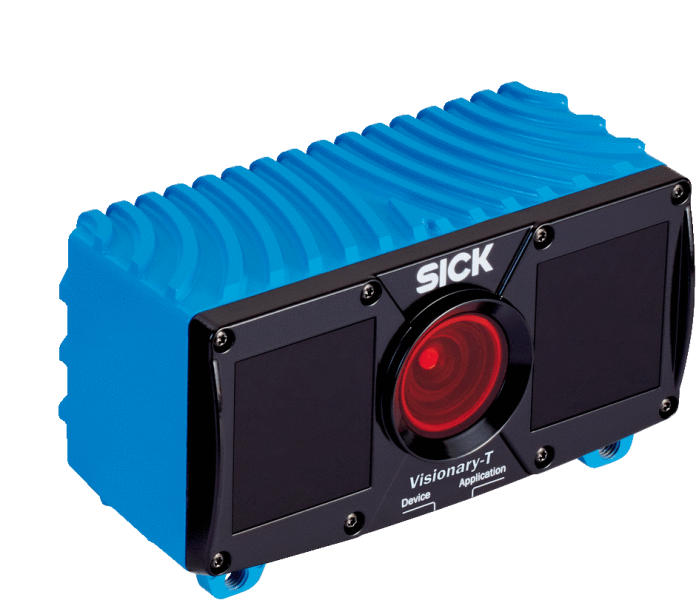

1091420 — V3S110-2AABAAB 3D-камера 0,5–60 м ИК-подсветка 850 нм

V3S110-2AABAAB
SICK
Заказной №1091420
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Постановка задачиСпецифическое применение не предусмотрено
    ТехнологияМоментальный снимок, Анализ изображения
    Рабочее расстояние0,5 m ... 60 m 1)
    Примерная зона обзора7 m x 5,3 m 2)
    Источник светаНевидимый инфракрасный свет (Светодиод, 850 nm)
    Класс светодиодаГруппа риска 0 по стандарту EN 62471
    Проверка оттенков серого✔
    С предварительной калибровкой✔
    Угол охвата69° x 56°
    Угловое разрешение0,39° x 0,38°
    • 1) Радиальное расстояние, для объектов с 100% коэффициентом диффузного отражения.
    • 2) Отдельные параметры см. в таблице.
  • Производительность
    Количество пикселей176 px x 144 px
    Частота развертки/регенерации изображения

    0,02 с на каждое 3D-изображение (50 футов в секунду)

    3 800 000 3D точек данных/с

    Точность воспроизведения

    Ок. 10 mm, при дальности сканирования 1 м

    Ок. 30 mm, при дальности сканирования 7 м 1)

    Задержка включения< 15 s
    Оценка< 66 ms
    Встроенное приложениеПоток данных с возможностью фильтрации, сокращения и манипуляции данных внутри устройства
    • 1) Отдельные параметры см. в таблице.
  • Интерфейсы
    Ethernet✔
    ФункцияС возможностью использования полярной и декартовой системы координат при сжатии данных
    Скорость передачи данных≤ 60 Mbit/s, коммуникационный интерфейс Gigabit-Ethernet (TCP/IP)
    Конфигурационное ПОSOPAS ET, Java API (Matlab), веб-сервер, интерфейс Telegram (универсальное применение, например, Python, C++, C#, PCL), веб-сервер, ROS, GenICam (Halcon)
    Цифровые входы2
    Цифровые выходы4
    Оптическая индикация2 Светодиоды состояния
  • Механика/электроника
    Соединения

    M12 8-конт. гигабитный Ethernet, X-кодир

    M12 17-конт. (питание/данные), системный разъем, цифровые IOs (24 В)

    Напряжение питания24 V DC 1)
    Потребляемая мощность≤ 22 W типично (без цифровых входов/выходов)
    Тип защитыIP67
    Класс защитыIII
    Цвет корпусаСиний, черный
    Вес1,4 kg 2)
    Размеры (Д x Ш x В)162 mm x 93 mm x 78 mm 2)
    МонтажЛюбой или может определяться шагом конструкции
    • 1) (+/-20 %), < 2,5 мс время интеграции(+/-15 %), > 2,5 мс время интеграции.
    • 2) Без ребер охлаждения.
  • Данные окружающей среды
    Электромагнитная совместимость (ЭМС)

    EN 61000-6-2:2005-08

    EN 61000-6-4:2007-01

    Устойчивость к сотрясениямEN 60068-2-27:2009
    Устойчивость к вибрацииEN 60068-2-6, EN 60068-2-64
    Диапазон температур при работе0 °C ... +45 °C, без ребер охлаждения 1)
    Диапазон температур при хранении–20 °C ... +70 °C
    Светочувствительность< 50 klx, Солнечный свет
    • 1) Окружающая температура при эксплуатации в режиме Speedmode уменьшается на 5 °C и составляет 40 °C.
  • Классификации
    ECl@ss 5.027310205
    ECl@ss 5.1.427310205
    ECl@ss 6.027310205
    ECl@ss 6.227310205
    ECl@ss 7.027310205
    ECl@ss 8.027310205
    ECl@ss 8.127310205
    ECl@ss 9.027310205
    ETIM 5.0EC001820
    ETIM 6.0EC001820
    UNSPSC 16.090143211731
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Габаритный чертеж рабочее расстояние, радиальное/абсолютное зона распознавания и двухмерные области Цифровой ввод / вывод Gigabit Ethernet Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001820
ECl@ss27310205
UNSPSC43211731
Ethernet✔
ЦветСиний, черный
Вес, кг1,4 kg 2)
Оценка< 66 ms
Размер162 mm x 93 mm x 78 mm 2)
ФункцияС возможностью использования полярной и декартовой системы координат при сжатии данных
Тип защитыIP67
СоединенияM12 8-конт. гигабитный Ethernet, X-кодирM12 17-конт. (питание/данные), системный разъем, цифровые IOs (24 В)
ТехнологияМоментальный снимок, Анализ изображения
Угол охвата69° x 56°
Мощность, Вт≤ 22 W типично (без цифровых входов/выходов)
Источник светаНевидимый инфракрасный свет (Светодиод, 850 nm)
Цифровые входы2
Цифровые выходы4
Класс светодиодаГруппа риска 0 по стандарту EN 62471
Степень защиты (IP)III
Постановка задачиСпецифическое применение не предусмотрено
Задержка включения< 15 s
Исполнение монтажаЛюбой или может определяться шагом конструкции
Рабочее расстояние0,5 m ... 60 m 1)
Угловое разрешение0,39° x 0,38°
Количество пикселей176 px x 144 px
Конфигурационное ПОSOPAS ET, Java API (Matlab), веб-сервер, интерфейс Telegram (универсальное применение, например, Python, C++, C#, PCL), веб-сервер, ROS, GenICam (Halcon)
Напряжение питания, В24 V DC 1)
Оптическая индикация2 Светодиоды состояния
Примерная зона обзора7 m x 5,3 m 2)
Встроенное приложениеПоток данных с возможностью фильтрации, сокращения и манипуляции данных внутри устройства
Светочувствительность< 50 klx, Солнечный свет
Устойчивость к вибрацииEN 60068-2-6, EN 60068-2-64
Проверка оттенков серого✔
Скорость передачи данных≤ 60 Mbit/s, коммуникационный интерфейс Gigabit-Ethernet (TCP/IP)
Точность воспроизведенияОк. 10 mm, при дальности сканирования 1 мОк. 30 mm, при дальности сканирования 7 м 1)
Устойчивость к сотрясениямEN 60068-2-27:2009
С предварительной калибровкой✔
Диапазон температур при работе0 °C ... +45 °C, без ребер охлаждения 1)
Электромагнитная совместимостьEN 61000-6-2:2005-08EN 61000-6-4:2007-01
Диапазон температур при хранении–20 °C ... +70 °C
Частота развертки/регенерации изображения0,02 с на каждое 3D-изображение (50 футов в секунду)3 800 000 3D точек данных/с
Ethernet✔ФункцияС возможностью использования полярной и декартовой системы координат при сжатии данныхСкорость передачи данных≤ 60 Mbit/s, коммуникационный интерфейс Gigabit-EthernetEthernet
