Габаритный чертеж Диаграмма рабочих зон Показать всё Скрыть всёХарактеристики
| TM | 10 лет (EN ISO 13849-1:2015) |
|---|---|
| USB | ✔ |
| ETIM | EC002550 |
| MTTFD | 100 лет |
| ECl@ss | 27270913 |
| UNSPSC | 46171620 |
| Цвет | Желтый |
| Вес, кг | 250 g, без соединительных кабелей |
| Оценка | 1 сканирование, typ. 67 ms2 сканирования, ≤ 134 ms |
| Размер | 60 mm x 60 mm x 86 mm |
| Функция | AUX, Настройка |
| Категория | B (EN ISO 13849-1:2015) |
| Тип защиты | IP67 (IEC 60529:1989+AMD1:1999+AMD2:2013) |
| Назначение | Indoor |
| Примечание | Micro-USB |
| Слепая зона | 0 m ... 0,05 m |
| Мощность, Вт | 16 W, при 4 максимально нагруженных переключающих выходах |
| Класс лазера | 1 (IEC 60825-1:2014, EN 60825-1:2014) |
| Время выдержки | 67 ms ... 10.000 ms (настраивается) |
| Время задержки | 67 ms ... 30.000 ms (настраивается) |
| Источник света | Инфракрасный (850 nm) |
| Угол раскрытия | 270° |
| Ударопрочность | IEC 60068-2-27:2008 |
| Рабочая область | 0,05 m ... 10 m (при коэффициенте диффузного отражения > 50 %) |
| Количество полей | 16 Блоки полей (48 защитных полей) |
| Степень защиты (IP) | III (IEC 61140:2016-1) |
| Виброустойчивость | IEC 60068-2-6:2007 |
| Угловое разрешение | 0,33° |
| Переключающие входы | 4 (PNP, для переключения блоков полей) |
| Переключающие выходы | 3 (PNP, для индикации нарушения защитного поля, дополнительно 1 для сигнала «Device Ready» (устройство готово)) |
| Рабочее напряжение, В | 9 V DC ... 28 V DC |
| Температура хранения | –40 °C ... +75 °C |
| Частота сканирования | 15 Hz |
| Допуск защитного поля | 100 mm, 0,66° (DIN CLC/TS 62046:2009, при коэффициенте диффузного отражения 5 %) |
| Встроенное приложение | Анализ защитных полей с гибкими полями |

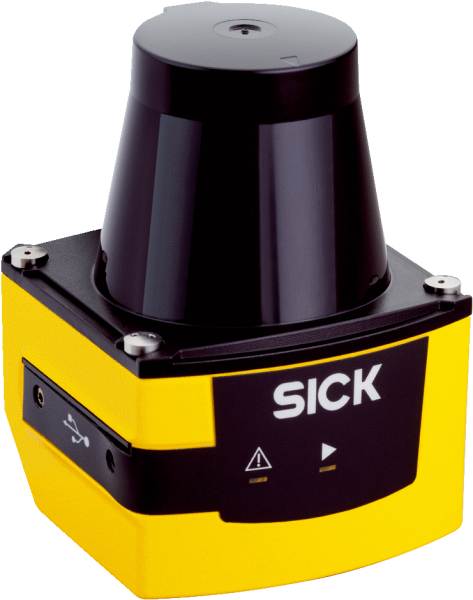

| Указание по применению | Датчик TiM361S является изделием, ориентированным на решение задач техники безопасности в следующих случаях применения: защита опасных зон, опасных мест и зон доступа, а также защита транспортных средств (например, защита автоматически управляемых транспортных средств и мобильных платформ). В любое время датчик может применяться только в рамках предписанных и указанных технических характеристик и производственных условий. |
| Электрическое подключение | 1 x Разъем «Ethernet», 4-контактный разъем M121 x Разъем «Питание», 12-контактный штекер M121 x Гнездо Micro-USB, тип B |
| Уровень производительности | PL b (EN ISO 13849-1:2015) |
| Диапазон рабочих температур | –10 °C ... +50 °C |
| Электромагнитная совместимость | IEC 61000-6-3:2006+AMD1:2010 / IEC 61000-6-2:2005 |
| Одновременная обработка случаев | 3 совместных защитных поля (на каждый блок полей) |
| USB✔ПримечаниеMicro-USBФункцияAUX, Настройка | USB |
| Параметры техники безопасностиКатегорияB (EN ISO 13849-1 | 2015)Уровень производительностиPL b (EN ISO 13849-1:2015)MTTFD (средняя наработка до отказа, вызывающего опасное состояние)100 летTM (заданная продолжительность работы)10 лет (EN ISO 13849-1:2015) |
| Рабочий диапазон, ориентированный на решение задач техники безопасности | 0,05 m ... 4 m (при коэффициенте диффузного отражения 5 %) |
