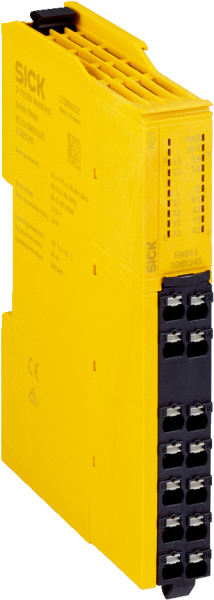

1085345 — RLY3-EMSS1 Модуль безопасности 24 В DC

Показать всё Скрыть всё

• Параметры техники безопасности

  Класс надежности	SIL3 (IEC 61508) SILCL3 (IEC 62061)
  Категория	Категория 4 (EN ISO 13849)
  Уровень производительности	PL e (EN ISO 13849)
  Значение B10d	1 x 105 циклов срабатывания (AC-15, 230 V, I = 1 A), 1 x 105 циклов срабатывания (AC-15, 230 V, I = 5 A), 2 x 105 циклов срабатывания (DC-13, 24 V, I = 1 A), 6 x 100 циклов срабатывания (DC-13, 24 V, I = 5 A)
  PFHd (средняя вероятность опасного отказа в час)	1,0 x 10-9 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)

• Функции

  Контроль датчиков	Контроль времени расхождения Последовательный контроль Распознавание перекрестного замыкания
  Сброс	Автоматически Вручную

• Интерфейсы

  Тип подключения	Вставные пружинные зажимы
  Количество токопроводящих линий разблокировки (нормально открытый)	2, важный для безопасности

• Электрические данные - Эксплуатационные параметры

  Напряжение питания	PELV или SELV
  Напряжение питания UV	24 V DC (16,8 V DC ... 30 V DC)
  Остаточная пульсация	≤ 2,4 Vss 1)
  Потребляемая мощность (входные контуры)	≤ 1,3 W
  Категория перенапряжения	III
  Максимально допустимое импульсное напряжение Uimp	6 kV (EN 60664-1)

  • 1) В режиме постоянного тока, в пределах UE.

• Электрические данные - Входные контуры

  Входное напряжение HIGH 24 V DC (11 V DC ... 30 V DC) LOW –3 V DC ... 5 V DC
  Входной ток	4 mA ... 6 mA
  Контроль синхронизации	≤ 3 s

• Электрические данные - Управляющие выходы

  Тип выхода	Выход PNP, защита от коротких замыканий
  Период тестирования	40 ms

• Электрические данные - Выходные контуры

  Тип выхода	Полупроводник PNP, защита от коротких замыканий
  Выходной ток	≤ 120 mA

• Электрические данные - Выходные токопроводящие линии

  Стандартное время отклика	10 ms
  Материал контактов	Серебряный сплав, тонкое золочение
  Цепи разблокировки Напряжение переключения 10 V DC ... 250 V DC Допустимая токовая нагрузка на устройство переключения выходного сигнала 10 mA ... 6 A
  Суммарный ток	≤ 12 A
  Срок службы механических компонентов	1 x 105 циклов срабатывания

• Механические данные

  Размеры (Ш x В x Г)	18 mm x 124,6 mm x 85,5 mm
  Вес	130 g

• Данные окружающей среды

  Тип защиты

  IP20 (EN 60529)

• Классификации

  ECl@ss 5.0	27371990
  ECl@ss 5.1.4	27371990
  ECl@ss 6.0	27371819
  ECl@ss 6.2	27371819
  ECl@ss 7.0	27371819
  ECl@ss 8.0	27371819
  ECl@ss 8.1	27371819
  ECl@ss 9.0	27371819
  ETIM 5.0	EC001449
  ETIM 6.0	EC001449
  UNSPSC 16.0901	41113704

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж ReLy RLY3-EMSS1 для двухканального аварийного выключения с ручным сбросом и контролем контакторов RLY3-EMSS1 для двухканального аварийного выключения с автоматическим сбросом и контролем контакторов Вид: Галерея Список Показать всё Скрыть всё
