Каталог·Надежные решения для систем управления sens:Control·RLY3-OSSD1 Реле безопасности SIL3, PL e

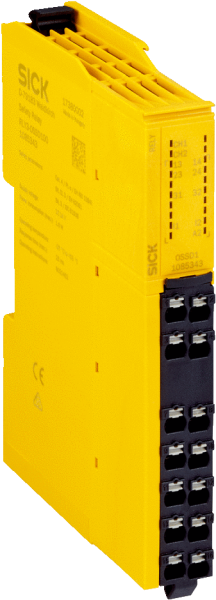

1085343 — RLY3-OSSD1 Реле безопасности SIL3

RLY3-OSSD1
SICK
Заказной №1085343
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Параметры техники безопасности
    Класс надежности

    SIL3 (IEC 61508)

    SILCL3 (IEC 62061)

    КатегорияКатегория 4 (EN ISO 13849)
    Уровень производительностиPL e (EN ISO 13849)
    Значение B10d1 x 105 циклов срабатывания (AC-15, 230 V, I = 1 A), 1 x 105 циклов срабатывания (AC-15, 230 V, I = 5 A), 2 x 105 циклов срабатывания (DC-13, 24 V, I = 1 A), 6 x 100 циклов срабатывания (DC-13, 24 V, I = 5 A)
    PFHd (средняя вероятность опасного отказа в час)1,0 x 10-9 (EN ISO 13849)
    TM (заданная продолжительность работы)20 лет (EN ISO 13849)
  • Интерфейсы
    Тип подключенияВставные пружинные зажимы
    Количество токопроводящих линий разблокировки (нормально открытый)2, важный для безопасности
    Количество токопроводящих линий обратной связи (нормально закрытый)1, не относится к безопасности
  • Электрические данные - Эксплуатационные параметры
    Потребляемая мощность (входные контуры)≤ 1,5 W
    Категория перенапряженияIII
    Максимально допустимое импульсное напряжение Uimp6 kV (EN 60664-1)
  • Электрические данные - Входные контуры
    Входное напряжение
    HIGH24 V DC (15 V DC ... 30 V DC)
    LOW–3 V DC ... 5 V DC
    Входной ток≤ 2 x 50 mA
    Ширина контрольного импульса≤ 1 ms
    Частота тестирования≤ 10 Hz
  • Электрические данные - Выходные токопроводящие линии
    Стандартное время отклика10 ms
    Материал контактовСеребряный сплав, тонкое золочение
    Цепи разблокировки
    Напряжение переключения10 V DC ... 250 V DC
    Допустимая токовая нагрузка на устройство переключения выходного сигнала10 mA ... 6 A
    Цепи обратной связи
    Напряжение переключения15 V DC ... 30 V DC
    Допустимая токовая нагрузка на устройство переключения выходного сигнала3 mA ... 100 mA
    Суммарный ток≤ 12 A
    Срок службы механических компонентов1 x 105 циклов срабатывания
  • Механические данные
    Размеры (Ш x В x Г)18 mm x 124,6 mm x 85,5 mm
    Вес130 g
  • Данные окружающей среды
    Тип защитыIP20 (EN 60529)
  • Классификации
    ECl@ss 5.027371990
    ECl@ss 5.1.427371990
    ECl@ss 6.027371819
    ECl@ss 6.227371819
    ECl@ss 7.027371819
    ECl@ss 8.027371819
    ECl@ss 8.127371819
    ECl@ss 9.027371819
    ETIM 5.0EC001449
    ETIM 6.0EC001449
    UNSPSC 16.090141113704
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж ReLy RLY3-OSSD1 для световой завесы безопасности с контролем контакторов Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

TM20 лет (EN ISO 13849)
LOW–3 V DC ... 5 V DC
ETIMEC001449
HIGH24 V DC (15 V DC ... 30 V DC)
PFHd1,0 x 10-9 (EN ISO 13849)
ECl@ss27371819
UNSPSC41113704
Вес, кг130 g
Размер18 mm x 124,6 mm x 85,5 mm
КатегорияКатегория 4 (EN ISO 13849)
Тип защитыIP20 (EN 60529)
Входной ток≤ 2 x 50 mA
Значение B10d1 x 105 циклов срабатывания (AC-15, 230 V, I = 1 A), 1 x 105 циклов срабатывания (AC-15, 230 V, I = 5 A), 2 x 105 циклов срабатывания (DC-13, 24 V, I = 1 A), 6 x 100 циклов срабатывания (DC-13, 24 V, I = 5 A)
Мощность, Вт≤ 1,5 W
Суммарный ток≤ 12 A
Класс надежностиSIL3 (IEC 61508)SILCL3 (IEC 62061)
Материал контактовСеребряный сплав, тонкое золочение
Частота тестирования≤ 10 Hz
Напряжение переключения15 V DC ... 30 V DC
Категория перенапряженияIII
Стандартное время отклика10 ms
Уровень производительностиPL e (EN ISO 13849)
Электрическое подсоединениеВставные пружинные зажимы
Ширина контрольного импульса≤ 1 ms
Срок службы механических компонентов1 x 105 циклов срабатывания
Количество токопроводящих линий разблокировки2, важный для безопасности
Количество токопроводящих линий обратной связи1, не относится к безопасности
Максимально допустимое импульсное напряжение Uimp6 kV (EN 60664-1)
Входное напряжениеHIGH24 V DC (15 V DC ... 30 V DC)LOW–3 V DC ... 5 V DCВходное напряжение
Допустимая токовая нагрузка на устройство переключения выходного сигнала3 mA ... 100 mA
Цепи разблокировкиНапряжение переключения10 V DC ... 250 V DCДопустимая токовая нагрузка на устройство переключения выходного сигнала10 mA ... 6 AЦепи разблокировки
Цепи обратной связиНапряжение переключения15 V DC ... 30 V DCДопустимая токовая нагрузка на устройство переключения выходного сигнала3 mA ... 100 mAЦепи обратной связи
