1085138 — TIC502 Slave

Показать всё Скрыть всё

• Характеристики

  Область применения	Управление транспортными потоками
  Часть системы	TIC502 Slave (для расширения системы)
  Системные компоненты	LMS511 SE (2 x)
  Количество охватываемых полос	1
  Расширение системы	До 4 полос движения
  Встроенное приложение	Классификация транспортных средств Подсчет транспортных средств Контроль скорости Определение количества осей
  Опция подсчета числа осей	Да, с помощью дополнительного отражателя LMS511 SE
  Исполнение сканера	Исполнение с 2 сканерами
  Данные автомобилей	Класс транспортного средства Направление движения Контроль скорости Полоса движения Уровень доверительной вероятности для всех параметров ТС Массив точек
  Количество классов ТС	До 30 различных классов
  Рекомендуемое расстояние между макс. высотой ТС и датчиком	> 1,5 m,
  Функциональные возможности для режима работы «с остановками»	Да
  Дальность сканирования при яркости 10 %	40 m
  Класс лазера	1, безопасно для глаз (IEC 60825-1:2014)
  Триггерные линии	Max. 20 m

• Производительность

  Точность счета	> 99,85 %
  Точность классификации	Typ. 98 % (для классов TLS8+1)
  Точность измерения скорости	± 3 km/h, при < 100 км/ч 1) ± 3 %, при > 100 км/ч 1)

  • 1) Только для устойчивых при движении транспортных средств, которые проезжают под устройством LMS Length.

• Интерфейсы

  NTP-синхронизация	✔
  Ethernet Функция Интерфейс датчиков

• Механика/электроника

  Напряжение питания	24 V DC (22,8 V DC ... 25,2 V DC)
  Потребляемая мощность	110 W, с подогревом 44 W, без подогрева
  Размеры корпуса (Ш x Г x В)	498 mm x 411 mm x 191 mm (только монтажная плата с предварительно смонтированным отражателем LMS511 SE)
  Вес	12 kg
  Монтажное положение	Над дорожным полотном
  Высота установки	6 m, 5 m ... 8 m

• Данные окружающей среды

  Рабочий диапазон температур	–40 °C ... +60 °C
  Диапазон температур при хранении	–40 °C ... +70 °C

• Общие указания

  Комплект поставки

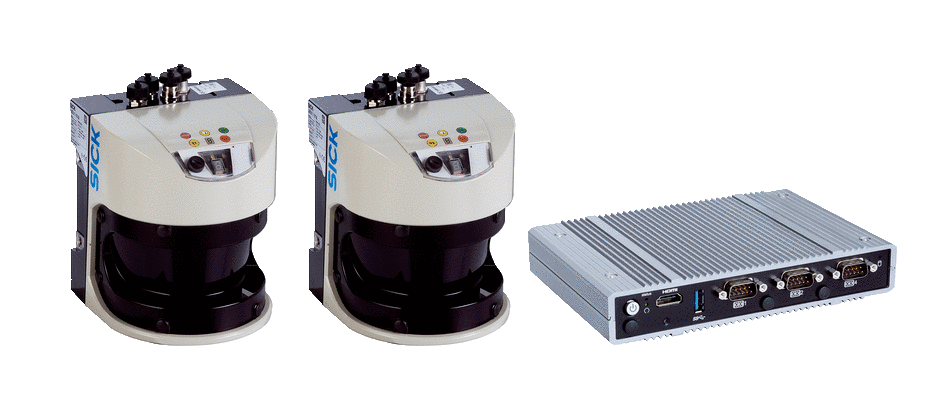

  Датчики LMS511 SE системы 2D-LiDAR, предварительно смонтированные на монтажной плате

• Классификации

  ECl@ss 5.0	27281001
  ECl@ss 5.1.4	27280190
  ECl@ss 6.0	27280190
  ECl@ss 6.2	27280190
  ECl@ss 7.0	27280190
  ECl@ss 8.0	27280190
  ECl@ss 8.1	27280190
  ECl@ss 9.0	27280190
  UNSPSC 16.0901	41111615

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Traffic Controller TIC Габаритный чертеж Монтажная плата Вид: Галерея Список Показать всё Скрыть всё
