Габаритный чертеж Traffic Controller TIC Габаритный чертеж Монтажная плата Показать всё Скрыть всёХарактеристики
| ECl@ss | 27280190 |
|---|---|
| UNSPSC | 41111615 |
| Вес, кг | 12,8 kg |
| Функция | Пользовательский интерфейс, Интерфейс датчиков |
| Назначение | Управление транспортными потоками |
| Мощность, Вт | 120 W, с подогревом54 W, без подогрева |
| Класс лазера | 1, безопасно для глаз (IEC 60825-1:2014) |
| Часть системы | TIC502 Master (с Traffic Controller TIC) |
| Точность счета | > 99,85 % |
| Размеры корпуса | 498 mm x 411 mm x 191 mm (только монтажная плата с предварительно смонтированным отражателем LMS511 SE) |
| NTP-синхронизация | ✔ |
| Высота установки | 6 m, 5 m ... 8 m |
| Триггерные линии | Max. 20 m |

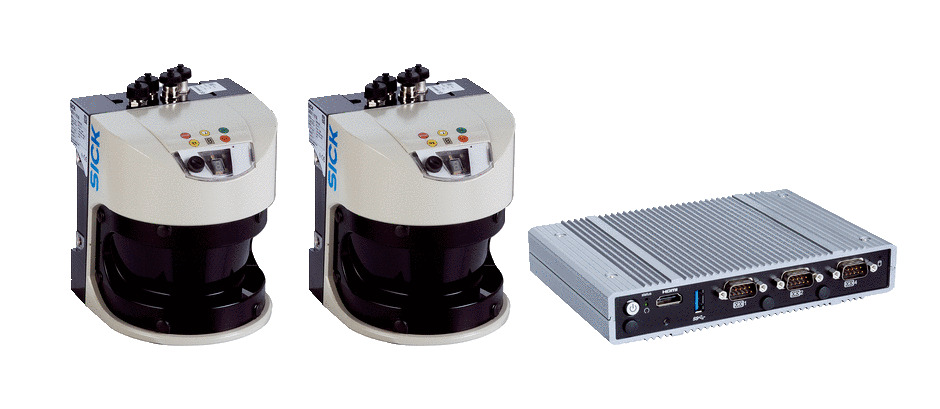

| Комплект поставки | Датчики LMS511 SE системы 2D-LiDAR, предварительно смонтированные на монтажной платеTraffic Controller TIC с программным обеспечением, включая USB-накопитель с TEMS Info Muster-Client, исходный код для TEMS Info Muster-Client, анализатор TEMS и руководством по эксплуатации |
| Данные автомобилей | Класс транспортного средстваНаправление движенияКонтроль скоростиПолоса движенияУровень доверительной вероятности для всех параметров ТСМассив точек |
| Исполнение сканера | Исполнение с 2 сканерами |
| Расширение системы | До 4 полос движения |
| Интерфейс / Протокол | TEMS Info Interface (интерфейс TCP/IP)TEMS Manager (HTTP - Конфигурационное программное обеспечение) |
| Монтажное положение | Над дорожным полотном |
| Внутренний компьютер | Traffic Controller TIC |
| Напряжение питания, В | 24 V DC (22,8 V DC ... 25,2 V DC) |
| Системные компоненты | LMS511 SE (2 x) |
| Количество классов ТС | До 30 различных классов |
| Встроенное приложение | Классификация транспортных средствПодсчет транспортных средствКонтроль скоростиОпределение количества осей |
| Точность классификации | Typ. 98 % (для классов TLS8+1) |
| Скорость передачи данных | 10/100 Мбит/с |
| Опция подсчета числа осей | Да, с помощью дополнительного отражателя LMS511 SE |
| Рабочий диапазон температур | –40 °C ... +60 °C |
| Точность измерения скорости | ± 3 km/h, при < 100 км/ч 1)± 3 %, при > 100 км/ч 1) |
| Количество охватываемых полос | 1 |
| Диапазон температур при хранении | –40 °C ... +70 °C |
| Дальность сканирования при яркости 10 % | 40 m |
| Рекомендуемое расстояние между макс. высотой ТС и датчиком | > 1,5 m, |
| Функциональные возможности для режима работы «с остановками» | Да |
| EthernetФункцияПользовательский интерфейс, Интерфейс датчиковСкорость передачи данных10/100 Мбит/сПротоколTEMS Info Interface (интерфейс TCP/IP)TEMS Manager | Ethernet |
