1084929 — DUV60E-D4KCJAAA Энкодер TTL/HTL

Показать всё Скрыть всё

• Производительность

  Линейное разрешение	0,125 мм/импульс ... 304,8 мм/импульс (в зависимости от типа)
  Количество импульсов на один оборот	1 ... 2400 1)
  Измерительный шаг	90° электрический/импульсов на один оборот
  Отклонение измерительных шагов	± 18°, /импульсов на один оборот
  Допуски	Отклонение измерительного шага x 3
  Цикл нагрузки	≤ 0,5 ± 5 %
  Время инициализации	< 5 ms 2)

  • 1) Информацию о возможных разрешениях на один оборот см. в кодировке типа моделей.
  • 2) После истечения этого времени можно считывать действительные положения.

• Электрические данные

  Электрический интерфейс	4,75 V ... 30 V, DIP-переключатель TTL/HTL, возможность выбора выхода 1)
  Тип подключения	Разъем, универсальный 2)
  DIP-переключатель для настройки параметров Количество импульсов на один оборот ✔ Выходное напряжение ✔ Направление вращения ✔
  Рабочий ток без нагрузки	≤ 120 mA
  Потребляемая мощность, макс. без нагрузки	≤ 1,25 W
  Ток нагрузки, макс.	≤ 30 mA, на один канал
  Максимальная частота выходного сигнала	60 kHz
  Базовый сигнал, количество	1
  Базовый сигнал, положение	180°, электрич., логическое соединение с A
  Защита от инверсии полярности	✔
  Стойкость выходов при коротких замыканиях	✔
  MTTFd: время до опасного выхода из строя	275 лет (EN ISO 13849-1) 3)

  • 1) Выбор выхода не доступен для конфигураций DIP-переключателей E, F und G. Значение выходного напряжения зависит от напряжения питания.
  • 2) Универсальный разъем имеет поворотное исполнение и таким образом позволяет настроить положение штекера в радиальном и осевом направлении.
  • 3) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Окружность мерного колеса	12 ″
  Поверхность мерного колеса	Гладкая пластмасса (уретан) 1)
  Исполнение пружинного кронштейна	Противовес, крепление снизу на монтажной вилке
  Масса	0,9 kg 2)
  Материал, энкодер Вал Нержавеющая сталь Фланец Алюминий Корпус Алюминий Кабель PVC
  Материал, механические части пружинного кронштейна Пружинный элемент Пружинная сталь Мерное колесо, пружинный кронштейн Алюминий Ремень Алюминий Противовес Алюминий
  Пусковой момент	0,5 Ncm
  Рабочий крутящий момент	0,4 Ncm
  Рабочая частота вращения	1.500 min⁻¹
  Срок службы подшипника	3,6 x 10^9 оборотов
  Максимальный ход пружины/отклонение пружинного кронштейна	40 mm 3)
  Рекомендуемое предварительное натяжение	20 mm 3)
  Допустимый рабочий диапазон макс. (длительный режим работы)	± 10 mm

  • 1) Поверхность мерного колеса подвержена износу. Степень износа зависит от давления прижима, режима ускорения в конкретной сфере применения, скорости перемещения, измерительной поверхности, механического выравнивания мерного колеса, температуры и условий окружающей среды. Мы рекомендуем регулярно проверять качество мерного колеса и при необходимости менять его.
  • 2) На базе энкодера с выходным штекером и уретановыми роликами, монтаж не требуется (крепежная консоль).
  • 3) Действительно только для крепления на пружинном кронштейне.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Тип защиты	IP65 1)
  Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
  Диапазон рабочей температуры	–30 °C ... +70 °C
  Диапазон температуры при хранении	–40 °C ... +75 °C

  • 1) Если контрштекер установлен, а отверстие DIP-переключателя закрыто корпусом энкодера.

• Классификации

  ECl@ss 5.0	27270501
  ECl@ss 5.1.4	27270501
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270501
  ECl@ss 8.0	27270501
  ECl@ss 8.1	27270501
  ECl@ss 9.0	27270501
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

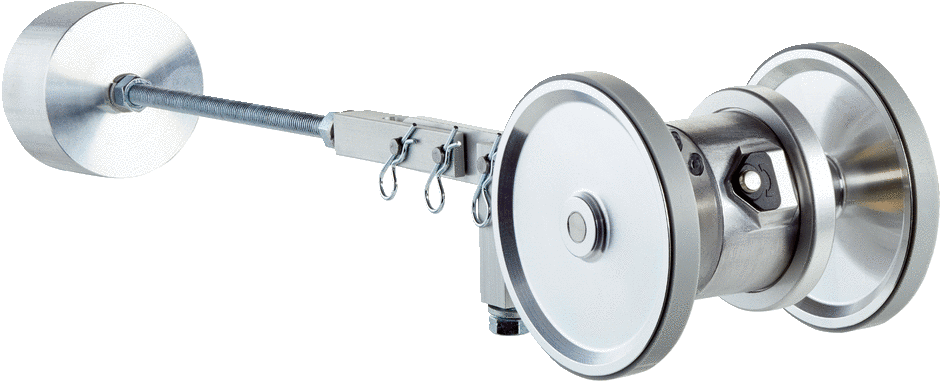

Схема контактов Вид приборного штекера M12 на энкодере Диаграммы Два измерительных ролика, противовес, крепление на монтажной вилке Вид: Галерея Список Показать всё Скрыть всё
