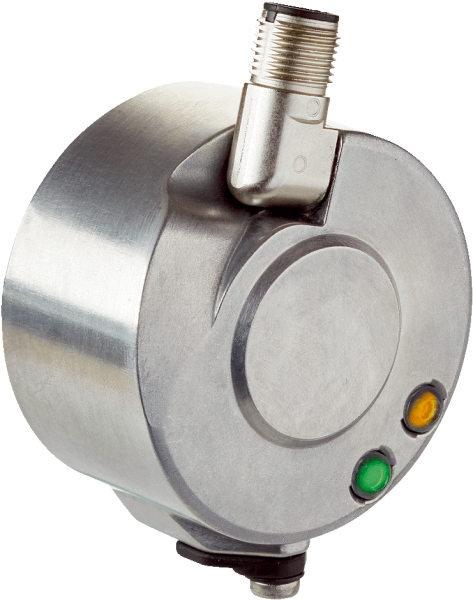

1084489 — DUS60E-S4KF0AAA Энкодер TTL/HTL с DIP-переключателем

Показать всё Скрыть всё

• Производительность

  Измерительный шаг	90°, электрический/импульсов на один оборот
  Отклонение измерительных шагов	± 18° /импульсов на один оборот
  Допуски	Отклонение измерительного шага x 3
  Цикл нагрузки	≤ 0,5 ± 5 %
  Время инициализации	< 5 ms 1)

  • 1) После истечения этого времени можно считывать действительные положения.

• Электрические данные

  Электрический интерфейс	4,75 V ... 30 V, DIP-переключатель TTL/HTL, возможность выбора выхода 1)
  Тип подключения	Разъем, M12, 4-контактный, универсальный 2)
  DIP-переключатель для настройки параметров Количество импульсов на один оборот ✔ Выходное напряжение ✔ Направление вращения ✔
  Рабочий ток	≤ 120 mA (без нагрузки)
  Потребляемая мощность	≤ 1,25 W (без нагрузки)
  Ток нагрузки	≤ 30 mA, на один канал
  Частота выходного сигнала	≤ 60 kHz
  Базовый сигнал, количество	1
  Базовый сигнал, положение	180°, электрич., логическое соединение с A
  Защита от инверсии полярности	✔
  Стойкость выходов при коротких замыканиях	✔
  MTTFd: время до опасного выхода из строя	275 лет (EN ISO 13849-1) 3)

  • 1) Выбор выхода не доступен для конфигураций DIP-переключателей E, F und G. Значение выходного напряжения зависит от напряжения питания.
  • 2) Универсальный разъем имеет поворотное исполнение и таким образом позволяет настроить положение штекера в радиальном и осевом направлении.
  • 3) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Механическое исполнение	Сплошной вал, Торцевой фланец
  Диаметр вала	10 mm x 19 mm
  Вес	0,3 kg 1)
  Материал, вал	Нержавеющая сталь
  Материал, фланец	Алюминий
  Материал, корпус	Алюминий
  Материал, кабель	PVC
  Пусковой момент	1,2 Ncm (+20 °C)
  Рабочий крутящий момент	1,1 Ncm (+20 °C)
  Допустимая нагрузка на вал, радиальная/осевая	100 N (радиальная) 50 N (осевая)
  Рабочая частота вращения	1.500 min⁻¹
  Момент инерции ротора	33 gcm²
  Срок службы подшипника	3,6 x 10^9 оборотов
  Угловое ускорение	≤ 500.000 rad/s²

  • 1) Относится к шифратору с штепсельным разъемом.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Тип защиты	IP65 1)
  Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
  Диапазон рабочей температуры	–30 °C ... +70 °C
  Диапазон температуры при хранении	–40 °C ... +75 °C
  Ударопрочность	100 g (EN 60068-2-27)
  Вибростойкость	30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)

  • 1) Если контрштекер установлен, а отверстие DIP-переключателя закрыто корпусом энкодера.

• Классификации

  ECl@ss 5.0	27270501
  ECl@ss 5.1.4	27270501
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270501
  ECl@ss 8.0	27270501
  ECl@ss 8.1	27270501
  ECl@ss 9.0	27270501
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Сплошной вал Схема контактов Вид приборного штекера M12 на энкодере Вид: Галерея Список Показать всё Скрыть всё
