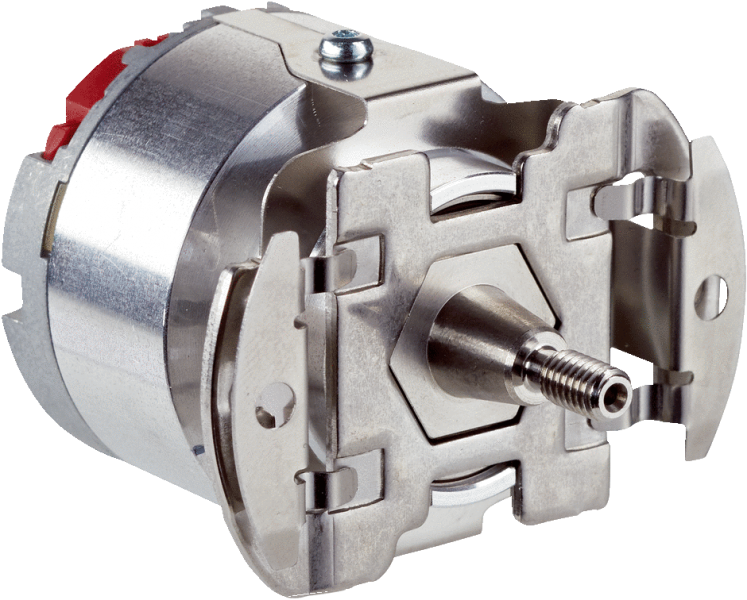

1084233 — EKM36-0KF0B018A Энкодер абсолютный 18 bit

Показать всё Скрыть всё

• Производительность

  Разрешение на один оборот	18 bit
  Количество абсолютно регистрируемых оборотов	4.096
  Измерительный шаг на один оборот	262.144
  Шум сигнала (σ)	± 5 ″ 1)
  Допуски позиционного значения, интегральная нелинейность	± 80 ″
  Допуски позиционного значения, дифференциальная нелинейность	± 40 ″
  Системная точность ± 120 ″
  Частота вращения при включении или сбросе системы обратной связи двигателя	≤ 6.000 min⁻¹
  Доступная область памяти	8.192 Byte

  • 1) См. диаграммы «Шум сигнала» и «Демпфирование».

• Интерфейсы

  Тип кодирования для абсолютного значения	Двоичный
  Кривая кода	С возрастанием, при вращении вала. По часовой стрелке, если смотреть в направлении A (см. размерный чертеж).
  Интерфейс связи	HIPERFACE DSL®
  Время инициализации	Max. 500 ms 1)
  Измерение внешнего температурного сопротивления	32-битовое значение, без знака (1 Ω) 0 ... 209.600 Ω При –40...+160 °C: NTC +- 2K, PTC +- 3K
  Доступная область памяти	8.192 Byte

  • 1) После достижения допустимого рабочего напряжения.

• Электрические данные

  Тип подключения	Штекер, 4-контактный
  Диапазон напряжения питания	7 V ... 12 V
  Продолжительность включения линейной стадии импульса напряжения	Макс. 180 мс 1)
  Выходной ток	≤ 150 mA (см. диаграмму потребления тока) 2)
  Частота выходного сигнала цифрового позиционного значения	0 kHz ... 75 kHz

  • 1) Продолжительность линейной стадии импульса напряжения между 0 и 7,0 В.
  • 2) При применении предложенной схемы включения, как описано в справочнике HIPERFACE DSL ® (8017595).

• Механические данные

  Исполнение вала	Конический вал
  Тип фланца / статорная муфта	Статорная муфта
  Размеры	См. размерный чертеж
  Вес	0,1 kg
  Момент инерции ротора	4,5 gcm²
  Рабочая частота вращения	≤ 9.000 min⁻¹
  Угловое ускорение	≤ 200.000 rad/s²
  Рабочий крутящий момент	0,2 Ncm
  Пусковой момент	0,3 Ncm
  Допустимое перемещение вала радиальное, статическое/динамическое	± 0,1 mm / ± 0,05 mm
  Допустимое перемещение вала осевое, статическое/динамическое	± 0,5 mm / ± 0,1 mm
  Срок службы шарикоподшипников	3,6 x 10^9 оборотов

• Данные окружающей среды

  Диапазон рабочей температуры	–20 °C ... +115 °C 1)
  Диапазон температуры хранения	–40 °C ... +125 °C
  Ударопрочность	100 g, 6 ms (согласно EN 60068-2-27)
  Диапазон частоты вибростойкости	50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
  ЭМС	Согласно EN 61000-6-2, EN 61000-6-4 и IEC 61326-3 2)
  Тип защиты	IP40, при вставленном ответном штекере и закрытой крышке (согласно IEC 60529-1) 3)

  • 1) При типичном тепловом соединении между фланцем двигателя и статорной муфтой энкодера. Не допустимо превышение макс. внутренней температуры датчика 125 °C.
  • 2) Электромагнитная совместимость в соответствии с приведенными стандартами обеспечивается, если система обратной связи двигателя установлена в электропроводящем корпусе, который соединен экранированным кабелем с центральной точкой заземления регулятора двигателя. Соединение GND-(0 В) напряжения питания там также связано с землей. При применении другой концепции экранирования пользователь должен провести собственное тестирование.
  • 3) При вставленном ответном штекере и закрытой крышке.

• Классификации

  ECl@ss 5.0	27270590
  ECl@ss 5.1.4	27270590
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270590
  ECl@ss 8.0	27270590
  ECl@ss 8.1	27270590
  ECl@ss 9.0	27270590
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж EKx36-xKF0B0xxA Схема контактов Схема разъема энергопитание/обмен данными EKx36-xKF0B0xxA Montagehinweis Вид: Галерея Список Показать всё Скрыть всё
