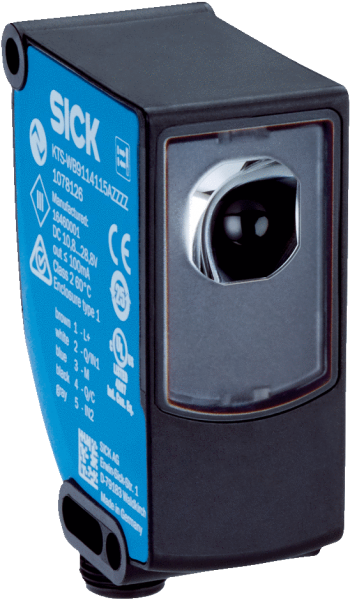

Описание
Технические чертежи
Габаритный чертеж KTS Prime Варианты настройки KTS/KTX Prime Схема соединений cd-385 KTS/KTX Prime - установка порога переключения (динамическое обучение) KTS/KTX Prime - установка порога переключения (2-точечное обучение) KTS/KTX Prime - установка порога переключения (цветовой режим) Характеристика Область сканирования 13 мм, положение светового пятна поперечно/продольно Показать всё Скрыть всёХарактеристики
| ETIM | EC001820 |
|---|---|
| ECl@ss | 27270906 |
| UNSPSC | 39121528 |
| Вес, кг | 68 g |
| Оценка | 10 µs 5) |
| Размер | 26 mm x 62 mm x 47,5 mm |
| Материал | VISTAL® |
| № файла UL | E181493 |
| Тип защиты | IP67 |
| Длина волны | 470 nm, 525 nm, 625 nm |
| Схемы защиты | Uв-подключения с защитой от переполюсовкиВыход Q с защитой от короткого замыканияПодавление импульсных помех |
| Форма корпуса | Прямоугольный |
| Время задержки | Регулируется |
| Источник света | Длинная сторона устройства |
| Вход, настройка | Настройка: U = 10 В ... < UV: Run: U < 2 V |
| Неустойчивость | 5 µs |
| Метод настройки | 1-точечное обучение, 2-точечное обучение, динамическое обучение, авторежим |
| Аналоговый выход | 0 V ... 10 V |
| Время накопления | 25 мс, энергонезависимое сохранение |
| Вход, точно/грубо | Грубо: U = 10 В ... < Uv: точно: U < 2 В |
| Дискретный выход | Push/Pull: HIGH = UV - 3 В / LOW ≤ 3 В |
| Потребление тока | < 100 mA 3) |
| Степень защиты (IP) | III |
| Вход, вход гашения | Погашено: U = 10 В ... < Uv: со свободным ходом: U < 2 В |
| Вход, светло/темно | Светло: U = 10 В ... < Uv: темно: U = < 2 В |
| Выходной ток Iмакс. | 100 mA 6) |
| Переключающий выход | PUSH/PULL |
| 1) Средний срок службы | 100 000 ч при TU = +25 °C. |
| Напряжение питания, В | 10,8 V DC ... 28,8 V DC 1) |
| Остаточная пульсация | ≤ 5 Vss 2) |
| Частота переключения | 50 kHz 4) |
| 1) Предельные значения | пост. ток 12 (– 10 %)...24 В (+ 20 %). Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A. |
| Дистанция обнаружения | 13 mm |
| Размер светового пятна | 0,9 mm x 3,8 mm |
| Состояние при поставке | 2-точечная настройка |
| Положение светового пятна | Продольно 2) |
| Функция выходного сигнала | СВЕТЛО/ТЕМНО |
| Устойчивость к сотрясениям | Согласно IEC 60068-2-27 (30 г/11 мс) |
| Допуск области сканирования | ± 5 mm |
| Электрическое подсоединение | Разъем M12, 5-конт. |
| Диапазон температур при работе | –20 °C ... +60 °C |
| 4) При соотношении светло/темно 1 | 1. |
| Диапазон температур при хранении | –25 °C ... +75 °C |
