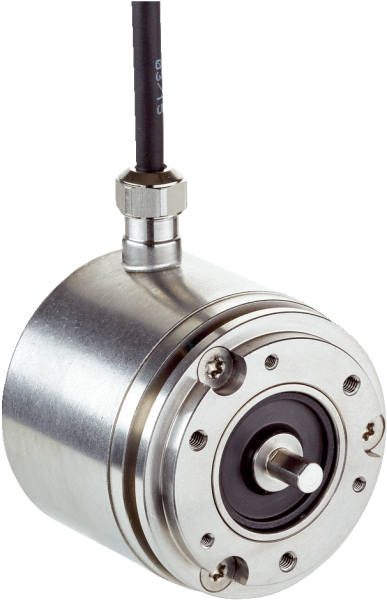

1083965 — DFS60I-S1PM65536 Энкодер 65536 имп/об TTL/HTL

Показать всё Скрыть всё

• Производительность

  Количество импульсов на один оборот	65.536
  Измерительный шаг	90° электрический/импульсов на один оборот
  Отклонение измеряемого шага при двоичном разрешении	± 0,0015°
  Допуски	± 0,03°
  Время инициализации	32 ms 1) 30 ms

  • 1) При механической ширине нулевого импульса.

• Электрические данные

  Электрический интерфейс	4,5 V ... 32 V, TTL/HTL программируется
  Тип подключения	Кабель, 8 жил, радиальная, 5 m
  Потребляемая мощность	≤ 0,7 W (без нагрузки)
  Ток нагрузки	≤ 30 mA
  Частота выходного сигнала	≤ 820 kHz
  Базовый сигнал, количество	1
  Базовый сигнал, положение	90°, электрические, логические соединения с A и B
  Защита от инверсии полярности	✔
  Стойкость выходов при коротких замыканиях	✔ 1) 2)
  MTTFd: время до опасного выхода из строя	300 лет (EN ISO 13849-1) 3)

  • 1) Программирование TTL с ≥ 5,5 В: короткое замыкание относительно другого канала или GND допускается максимально на 30 с.
  • 2) Программирование HTL или TTL с < 5,5 В: короткое замыкание относительно другого канала US или GND допускается максимально на 30 с.
  • 3) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Механическое исполнение	Сплошной вал, Сервофланец
  Диаметр вала	6 mm x 10 mm
  Вес	0,5 kg
  Материал, вал	Нержавеющая сталь
  Материал, фланец	Нержавеющая сталь
  Материал, корпус	Нержавеющая сталь
  Пусковой момент	1 Ncm (+20 °C)
  Рабочий крутящий момент	0,5 Ncm (+20 °C)
  Допустимая нагрузка на вал, радиальная/осевая	80 N (радиальная) 40 N (осевая)
  Рабочая частота вращения	≤ 9.000 min⁻¹ 1)
  Момент инерции ротора	6,2 gcm²
  Срок службы подшипника	3,6 x 10^10 оборотов
  Угловое ускорение	≤ 500.000 rad/s²

  • 1) При расчете диапазона рабочей температуры учитывайте собственный нагрев 3,3 K на 1 000 об/мин.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Тип защиты	IP67, со стороны корпуса (согласно IEC 60529) IP67, со стороны вала (согласно IEC 60529)
  Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
  Диапазон рабочей температуры	–40 °C ... +100 °C 1) –30 °C ... +100 °C 2)
  Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки
  Ударопрочность	100 g, 6 ms (согласно EN 60068-2-27)
  Вибростойкость	10 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)

  • 1) При стационарной прокладке кабеля.
  • 2) При нестационарной прокладке кабеля.

• Классификации

  ECl@ss 5.0	27270501
  ECl@ss 5.1.4	27270501
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270501
  ECl@ss 8.0	27270501
  ECl@ss 8.1	27270501
  ECl@ss 9.0	27270501
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113
