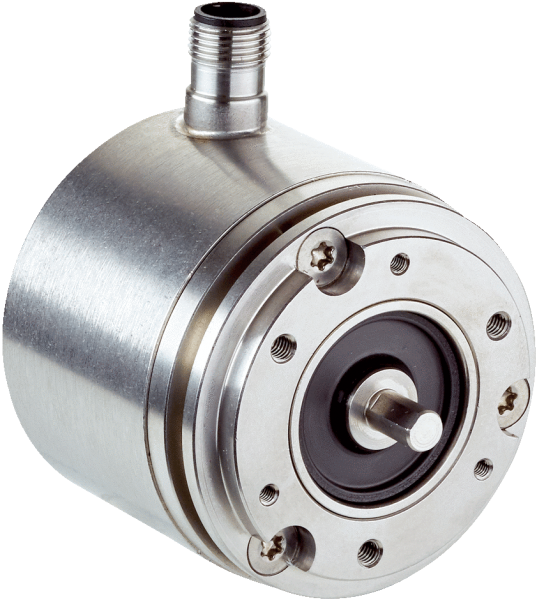

1083385 — DFS60I-S1AC02500 Энкодер 2500 имп/об TTL/RS422

Показать всё Скрыть всё

• Производительность

  Количество импульсов на один оборот	2.500
  Измерительный шаг	90° электрический/импульсов на один оборот
  Отклонение измеряемого шага при недвоичном разрешении	± 0,008°
  Допуски	± 0,03°
  Время инициализации	40 ms

• Электрические данные

  Электрический интерфейс	4,5 V ... 5,5 V, TTL/RS422
  Тип подключения	Разъем, M12, 8-контактный, радиальная
  Потребляемая мощность	≤ 0,5 W (без нагрузки)
  Ток нагрузки	≤ 30 mA
  Частота выходного сигнала	≤ 820 kHz
  Базовый сигнал, количество	1
  Базовый сигнал, положение	90°, электрические, логические соединения с A и B
  Стойкость выходов при коротких замыканиях	✔ 1)
  MTTFd: время до опасного выхода из строя	300 лет (EN ISO 13849-1) 2)

  • 1) Короткое замыкание относительно другого канала US или GND допускается максимально на 30 с.
  • 2) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Механическое исполнение	Сплошной вал, Сервофланец
  Диаметр вала	6 mm x 10 mm
  Вес	0,5 kg
  Материал, вал	Нержавеющая сталь
  Материал, фланец	Нержавеющая сталь
  Материал, корпус	Нержавеющая сталь
  Пусковой момент	1 Ncm (+20 °C)
  Рабочий крутящий момент	0,5 Ncm (+20 °C)
  Допустимая нагрузка на вал, радиальная/осевая	80 N (радиальная) 40 N (осевая)
  Рабочая частота вращения	≤ 9.000 min⁻¹ 1)
  Момент инерции ротора	6,2 gcm²
  Срок службы подшипника	3,6 x 10^10 оборотов
  Угловое ускорение	≤ 500.000 rad/s²

  • 1) При расчете диапазона рабочей температуры учитывайте собственный нагрев 3,3 K на 1 000 об/мин.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Тип защиты	IP67, со стороны корпуса (согласно IEC 60529) 1) IP67, со стороны вала (согласно IEC 60529)
  Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
  Диапазон рабочей температуры	–40 °C ... +100 °C 2) –30 °C ... +100 °C 3)
  Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки
  Ударопрочность	100 g, 6 ms (согласно EN 60068-2-27)
  Вибростойкость	10 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)

  • 1) При установленном ответном штекере.
  • 2) При стационарной прокладке кабеля.
  • 3) При нестационарной прокладке кабеля.

• Классификации

  ECl@ss 5.0	27270501
  ECl@ss 5.1.4	27270501
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270501
  ECl@ss 8.0	27270501
  ECl@ss 8.1	27270501
  ECl@ss 9.0	27270501
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Сплошной вал, сервофланец анализ частоты вращения сигнальные выходы Схема контактов анализ частоты вращения сигнальные выходы Вид: Галерея Список Показать всё Скрыть всё
