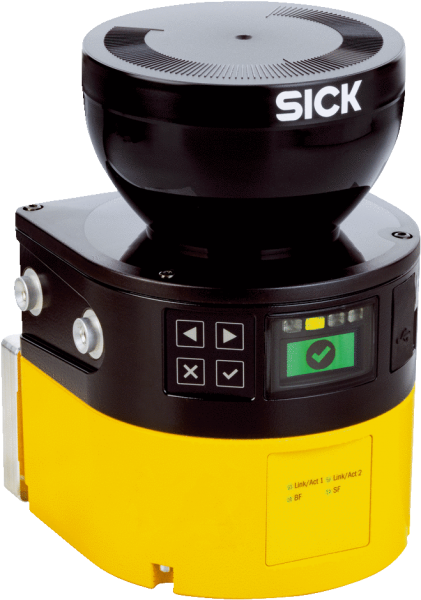

Габаритный чертеж Показать всё Скрыть всёХарактеристики
| TM | 20 лет (EN ISO 13849) |
|---|---|
| ETIM | EC002550 |
| PFHd | 8,0 x 10-8 (EN ISO 13849) |
| GSDML | Согласно спецификации GSDML V2.33 |
| ECl@ss | 27272705 |
| UNSPSC | 39121528 |
| Тип | Тип 3 (IEC 61496-1) |
| ЭМС | IEC 61496-1IEC 61000-6-2IEC 61000-6-4 |
| Цвет | RAL 1021 (ярко-желтый), RAL 9005 (черный) |
| Вес, кг | 1,65 kg |
| Оценка | ≥ 95 ms |
| Размер | 112 mm x 163,1 mm x 111 mm (без системного разъема) |
| Пары OSSD | 0 |
| Материал | Алюминий |
| Категория | Категория 3 (EN ISO 13849) |
| Тип защиты | IP65 (IEC 60529) |
| Разрешение | 30 mm, 40 mm, 50 mm, 70 mm, 150 mm, 200 mm |
| Время цикла | 1 мс, 2 мс, 4 мс, 8 мс, 16 мс … |
| Длина волны | 845 nm |
| Диагностика | Записи I&M 0 … 5Сигналы тревоги PROFINET |
| Мощность, Вт | 7 W (без выходной нагрузки) |
| Класс лазера | 1M (21 CFR 1040.10 и 1040.11, IEC 60825-1) |
| Соответствие | Conformance Class C |
| Вид излучения | Пульсирующий лазерный диод |
| Контур как база | ✔ |
| Ударопрочность | 10 g, 16 ms (IEC 60068-2-27, IEC 61496-3) |
| Класс надежности | SIL2 (IEC 61508)SILCL2 (EN 62061) |
| Количество полей | 8 |
| Параметры портов | 100Base-TXАвтоматическое согласованиеАвтоматический переход (MDIX)Автоматическая полярность |
| Тип конфигурации | ПК с Safety Designer (конфигурационное и диагностическое программное обеспечение) |
| Степень защиты (IP) | III (EN 61140) |
| Дальнейшие услуги | PROFIenergyF_iPar_CRCАцикличные услуги считывания / записи для коммуникации через интерфейс TCI |
| Полезная нагрузка | Полезная нагрузка класса III согласно уровню безопасности Security Level 1 Test |
| Угол сканирования | 275° |
| Виброустойчивость | 0,35 mm, 10 Hz ... 60 Hz (IEC 60068-2-6, IEC 61496-1, CLC/TS 61496-3)5 g, 60 Hz ... 150 Hz (IEC 60068-2-6, IEC 61496-1, CLC/TS 61496-3) |
| Сетевой менеджмент | SNMPMIB-2LLDP согласно IEEE 802.1ABПоддержка MRP-клиента |
| Элементы индикации | Графический цветной дисплей, LEDs |
| Интерфейс / Протокол | PROFIsafe |
| Многократная оценка | ✔ |
| Синхронный контроль | ✔ |
| Напряжение питания UV | 24 V DC (16,8 V DC ... 30 V DC) |
| Напряжение питания, В | 1 штекер M12, 5-контактный, L-кодированный |
| Температура хранения | –25 °C ... +70 °C |
| Дальнейшие интерфейсы | Коммуникация TCP/IP через порт 9000 |
| Диапазон защитного поля | 4 m |
| Параметры переключателя | Работающий в режиме реального времени 2-портовый переключатель согласно IEEE 802 |
| Диапазон сигнального поля | 40 m |
| Дополнение защитного поля | 65 mm |
| Материал защитного экрана | Polycarbonat |
| Переключение вида контроля | ✔ |
| Уровень производительности | PL d (EN ISO 13849) |
| Диапазон рабочих температур | –10 °C ... +50 °C |
| Количество случаев контроля | 8 |
| Поверхность защитного экрана | Покрытие внешней стороны устойчиво к царапинам. |
| Блокировка повторного запуска | ✔ |
| Полевая шина, промышленная шина | PROFINET |
| Надежное распознавание контуров | ✔ |
| Фиксируемое диффузное отражение | 1,8 % ... более 1000 % |
| Поддерживаемые версии протоколов | Спецификация PROFINET V2.3Профиль PROFIsafe согласно спецификации V2.6.1 |
| Статическое переключение защитного поля | ✔ |
| Выходы с поддержкой безопасности через сеть | 4 |
| Конфигурационный и диагностический интерфейс | USB 2.0, Mini-USB, Ethernet |
| Нечувствительность ко внешним источникам света | 3.000 lx (IEC 61496-3) |
| Безопасное состояние в случае возникновения ошибки | Выходы с поддержкой безопасности через сеть логически равны 0. |
| Встроенное конфигурационное запоминающее устройство | ✔ |
| Количество одновременно контролируемых защитных полей | ≤ 4 |
| ВыходыПары OSSD0Выходы с поддержкой безопасности через сеть4 | Выходы |
| Конфигурационный и диагностический интерфейсUSB 2.0, Mini-USB, Ethernet | Конфигурационный и диагностический интерфейс |
| Тип подключенияНапряжение питания1 штекер M12, 5-контактный, L-кодированныйПолевая шина, промышленная шина2 розетки RJ45 для байонетного штекера | Тип подключения |
| Полевая шина, промышленная шинаPROFINETПротоколPROFIsafeПоддерживаемые версии протоколовСпецификация PROFINET V2.3Профиль PROFIsafe согласно спецификации V2.6.1GSDMLСогласно спецификации GSDML V2.33Время цикла1 мс, 2 мс, 4 мс, 8 мс, 16 мс …СоответствиеConformance Class CСетевой менеджментSNMPMIB-2LLDP согласно IEEE 802.1ABПоддержка MRP-клиентаПолезная нагрузкаПолезная нагрузка класса III согласно уровню безопасности Security Level 1 TestПараметры переключателяРаботающий в режиме реального времени 2-портовый переключатель согласно IEEE 802Параметры портов100Base-TXАвтоматическое согласованиеАвтоматический переход (MDIX)Автоматическая полярностьДиагностикаЗаписи I&M 0 … 5Сигналы тревоги PROFINETДальнейшие услугиPROFIenergyF_iPar_CRCАцикличные услуги считывания / записи для коммуникации через интерфейс TCIДальнейшие интерфейсыКоммуникация TCP/IP через порт 9000 | Полевая шина, промышленная шина |
