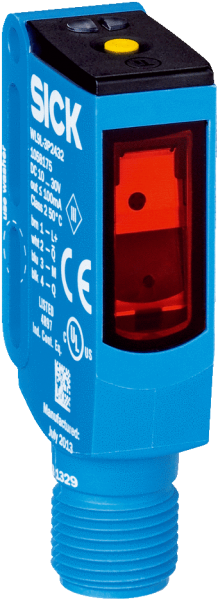

Опции настройки Кнопка Teach-in для простого обучения Схема соединений cd-367 Габаритный чертеж WL9L-3 Характеристика Размер светового пятна Размер светового пятна (детальный вид) Диаграмма расстояний срабатывания Показать всё Скрыть всёХарактеристики
| ETIM | EC002717 |
|---|---|
| 3) IOL | работа датчика с полной коммуникацией IO-Link и применением логических, временных параметров и параметров функций автоматизации. |
| ECl@ss | 27270902 |
| UNSPSC | 39121528 |
| IO-Link | ✔ |
| AutoAdapt | ✔ |
| 2) SIO Logic | работа датчика в стандартном режиме I/O без коммуникации IO-Link. Применение логических и временных параметров датчика, дополнительные функции автоматизации. |
| Вес, кг | 13 g |
| Оценка | ≤ 0,5 ms 5) |
| Размер | 12,2 mm x 52,2 mm x 23,6 mm |
| 1) SIO Direct | работа датчика в стандартном режиме I/O без коммуникации IO-Link и без применения логических и временных параметров датчика (настройка «прямой»/«неактивный»). |
| Инвертор | Да |
| Материал | Пластик, VISTAL® |
| № файла UL | NRKH.E181493 |
| Настройка | IO-LinkКнопка настройки |
| Тип защиты | IP66IP67IP69K |
| Время цикла | 2,3 ms |
| Длина волны | 650 nm |
| Диагностика | Эксплуатационная надёжность, качество обучения |
| Класс лазера | 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11) |
| Схемы защиты | A 9)B 10)C 11) |
| Вид излучения | Видимый красный свет |
| Форма корпуса | Прямоугольный |
| Источник света | Лазер 2) |
| Функция таймера | ДеактивированЗадержка включенияЗадержка выключенияЗамедление включения и выключенияИмпульс (One Shot) |
| Материал, оптика | Пластик, PMMA |
| Потребление тока | ≤ 30 mA 3) |
| Тип переключения | СВЕТЛО/ТЕМНО 4) |
| Степень защиты (IP) | III |
| Выходной ток Iмакс. | ≤ 100 mA |
| Логическая функция | ПрямойОКНОГистерезис |
| Дискретный сигнал QL1 | Устройство переключения выходного сигнала (в зависимости от установленного предельного значения) |
| Дискретный сигнал QL2 | Устройство переключения выходного сигнала (в зависимости от установленного предельного значения) |
| Длительность сброса | SIO Direct: --- 1)SIO Logic: 1,5 ms 2)IOL: 1,5 ms 3) |
| Измеряемое значение | Численное значение |
| Интерфейс / Протокол | IO-Link V1.1 |
| Переключающий выход | PNP 4) |
| Оценка Q/на контакте 2 | 300 µs ... 450 µs 5) 6) |
| Напряжение питания, В | 10 V DC ... 30 V DC 1) |
| Остаточная пульсация | < 5 Vss 2) |
| Частота переключения | 1.000 Hz 7) |
| Дистанция работы, макс. | 0 m ... 3,5 m 1) |
| Конфигурация контакта 2 | Внешний вход, вход для обучения, вход передатчик выкл., выход детекции, логический выход, Выход сигнала тревоги для индикации эксплуатационной безопасности |
| Поляризационный фильтр | ✔ |
| Специальное исполнение | Обнаружение прозрачных объектов |
| Размеры светового пятна | Ø 0,4 mm (60 mm) |
| Расстояние срабатывания | 0 m ... 2,2 m 1) |
| Функция выходного сигнала | Комплементарный |
| Максимальная частота счёта | SIO Direct: --- 1)SIO Logic: 1000 Hz 2)IOL: 900 Hz 3) |
| Принцип датчика/ обнаружения | Датчик с отражением от рефлектора, Автоколлимация |
| Электрическое подсоединение | Разъем M12, 4-конт. |
| Длина технологических данных | 16 Bit |
| Схема расположения отверстий | M3 |
| Специальные случаи применения | Обнаружение объектов маленького размера, Обнаружение прозрачных объектов |
| Диапазон температур при работе | –10 °C ... +50 °C |
| 7) При соотношении светло/темно 1 | 1. |
| Время устранения дребезга, макс. | SIO Direct: ---SIO Logic: 30.000 msIOL: 30.000 ms |
| Диапазон температур при хранении | –30 °C ... +70 °C |
| 8) При соотношении «светло/темно» 1 | 1, действительно для Qна конт. 2, если настроено через программное обеспечение. |
| Структура технологических данных | Бит 0 = дискретный сигнал QL1Бит 1 = дискретный сигнал QL2Бит 2 ... 15 = измеряемое значение |
| Частота переключения Q/на контакте 2 | ≤ 1.000 Hz 8) |
| Обозначение интеллектуальной задачи | Счетчик + устранение дребезга |
| Диапазон рабочих температур, расширенный | –30 °C ... +55 °C 12) 13) |
| Стабильность повторяемости Q/на контакте 2 | 150 µs 6) |
| Коммуникационный интерфейс, детальное описание | COM2 (38,4 kBaud) |
| Минимальное время между двумя событиями процесса | SIO Direct: ---SIO Logic: 450 µsIOL: 500 µs |
