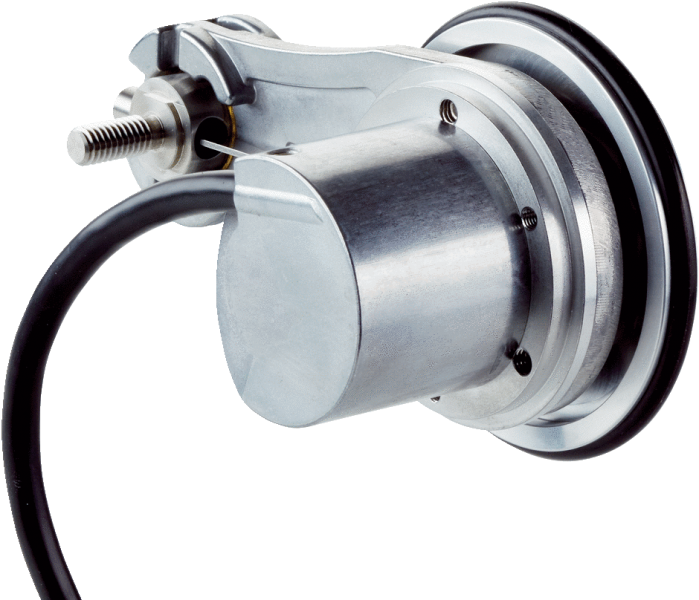

1079599 — DBV50E-22EKA0020 Энкодер 20 имп/об

Показать всё Скрыть всё

• Производительность

  Количество импульсов на один оборот	20
  Разрешение в импульсах/мм	0,1
  Измерительный шаг (разрешение мм/импульс)	10
  Отклонение измерительных шагов	± 18°/импульсов на один оборот
  Допуски	± 4 мм/м, зависит от мерного колеса (колесо + поверхность)
  Цикл нагрузки	≤ 0,5 ± 5 %
  Время инициализации	< 3 ms

• Электрические данные

  Электрический интерфейс	7 V ... 30 V, HTL/Push pull
  Тип подключения	Кабель, 8-жильный, универсальный, 1,5 m 1)
  Потребляемая мощность, макс. без нагрузки	≤ 0,5 W
  Ток нагрузки, макс.	30 mA
  Максимальная частота выходного сигнала	300 kHz
  Базовый сигнал, количество	1
  Базовый сигнал, положение	90°, электрические, логические соединения с A и B
  Защита от инверсии полярности	✔
  Стойкость выходов при коротких замыканиях	✔ 2)
  MTTFd: время до опасного выхода из строя	600 лет (EN ISO 13849-1) 3)

  • 1) Количество жил зависит от электрического интерфейса: интерфейсы A, C, E: 8 жил, интерфейсы G, P, R: 5 жил.
  • 2) Стойкость при коротком замыкании обеспечивается только в случае, если правильно подключены Us и GND.
  • 3) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Окружность мерного колеса	200 mm
  Поверхность мерного колеса	O-образное кольцо NBR70 1)
  Исполнение пружинного кронштейна	Пружинный кронштейн 63,5 мм, энкодер на стороне монтажа, 1 мерное колесо
  Масса	300 g
  Материал, энкодер Вал Нержавеющая сталь Фланец Алюминий Корпус Алюминий Кабель PVC
  Материал, механические части пружинного кронштейна Пружинный элемент Пружинная сталь, нержавеющая Мерное колесо, пружинный кронштейн Алюминий
  Пусковой момент	0,9 Ncm (при 20 °C)
  Рабочий крутящий момент	0,6 Ncm (при 20 °C)
  Рабочая частота вращения	1.500 min⁻¹
  Максимальная рабочая частота вращения	3.000 min⁻¹ 2)
  Срок службы подшипника	2,0 x 10^9 оборотов
  Максимальный ход пружины/отклонение пружинного кронштейна	14 mm При ходе пружины 14 Н
  Рекомендуемое предварительное натяжение	15 N При отклонении 10 мм 3)
  Допустимый рабочий диапазон макс. (длительный режим работы)	± 3 mm
  Рекомендуемое отклонение пружины	2 mm ... 13 mm
  Срок службы пружинного элемента	> 1,4 млн циклов 4)
  Монтажное положение относительно объекта измерения	Предпочтительно сверху, возможно снизу 5)

  • 1) Поверхность мерного колеса подвержена износу. Степень износа зависит от давления прижима, режима ускорения в конкретной сфере применения, скорости перемещения, измерительной поверхности, механического выравнивания мерного колеса, температуры и условий окружающей среды. Мы рекомендуем регулярно проверять качество мерного колеса и при необходимости менять его.
  • 2) Не длительный режим работы. Качество сигнала ухудшается.
  • 3) При измерении сверху на измерительной поверхности.
  • 4) Одному циклу соответствует одно движение вверх и вниз на ± 3 мм от положения рекомендуемого предварительного натяжения.
  • 5) При монтаже снизу учитывайте вес энкодера При настройке предварительного натяжения пружины.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3 (класс A)
  Тип защиты	IP65
  Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
  Диапазон рабочей температуры	–20 °C ... +85 °C –35 °C ... +95 °C (по запросу)
  Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки

• Классификации

  ECl@ss 5.0	27270501
  ECl@ss 5.1.4	27270501
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270501
  ECl@ss 8.0	27270501
  ECl@ss 8.1	27270501
  ECl@ss 9.0	27270501
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113
