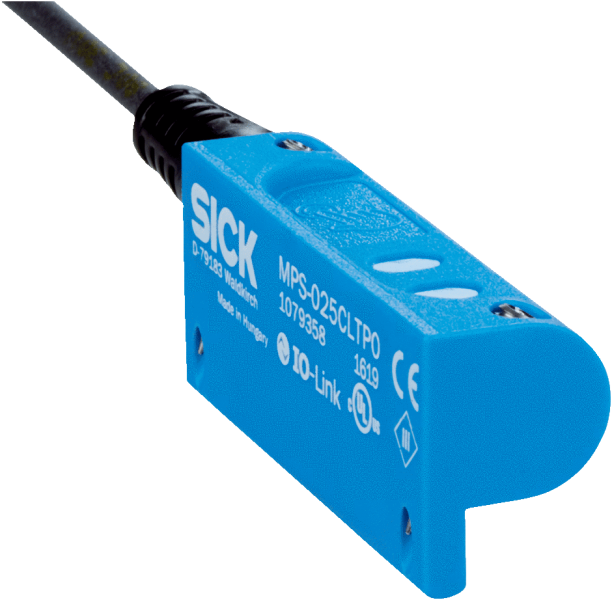

Схема соединений cd-358 Габаритный чертеж Показать всё Скрыть всёХарактеристики
| ETIM | EC002544 |
|---|---|
| ECl@ss | 27270104 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-7 6) |
| IO-Link | ✔ |
| Материал | Пластик |
| № файла UL | NRKH.E181493 & NRKH7.E181493 |
| Настройка | ✔ |
| Тип защиты | IP67 2) |
| Время цикла | 1 ms |
| Длина корпуса | 41 mm |
| Функция выхода | Аналоговый, IO-Link, переключающий выход |
| Разрешение тип. | ≥ 50 µm |
| Материал кабеля | Полиуретан |
| Сечение провода | 0,08 mm² |
| Аналоговый выход | 4 mA ... 20 mA |
| Потребление тока | ≤ 42 mA 2) |
| Нелинейность тип. | 0,3 mm 4) |
| Степень защиты (IP) | III |
| Диапазон измерения | 25 mm 1) |
| Задержка готовности | 0,15 s |
| Интерфейс / Протокол | IO-Link V1.1 |
| Напряжение питания, В | 12 V DC ... 30 V DC 1) |
| Цилиндрический корпус | C-паз |
| Cкорость считывания тип. | 1 ms |
| Электрическое исполнение | Пост. ток, 4-проводный |
| Электрическое подсоединение | Кабель, 2 m 7) |
| Длина технологических данных | 16 Bit |
| Цифровой переключающий выход | ✔ |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Диапазон температур при работе | –20 °C ... +70 °C |
| Мин. нагрузочное сопротивление | ≥ 2 kΩ 3) |
| Макс. нагрузочное сопротивление | ≤ 500 Ω Токовый выход, при 24 В |
| Стабильность повторяемости тип. | 0,1 mm 5) |
| Структура технологических данных | Бит 0 = дискретный сигнал QL1Бит 1 = дискретный сигнал QL2Бит 2 = дискретный сигнал QL3Бит 3 = дискретный сигнал QL4Bit 4 ... 15 = position (in 50 μm) |
| Цилиндрические корпусы с адаптером | Круглый цилиндрПрофильный цилиндр и цилиндр со стяжными стержнямиSMC-шина CDQ2SMC-шина ECDQ2 |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Светодиод коммутационного состояния | ✔ |
| Необходимая напряженность магнитного поля тип. | 3 mT |
| Коммуникационный интерфейс, детальное описание | COM3 |
