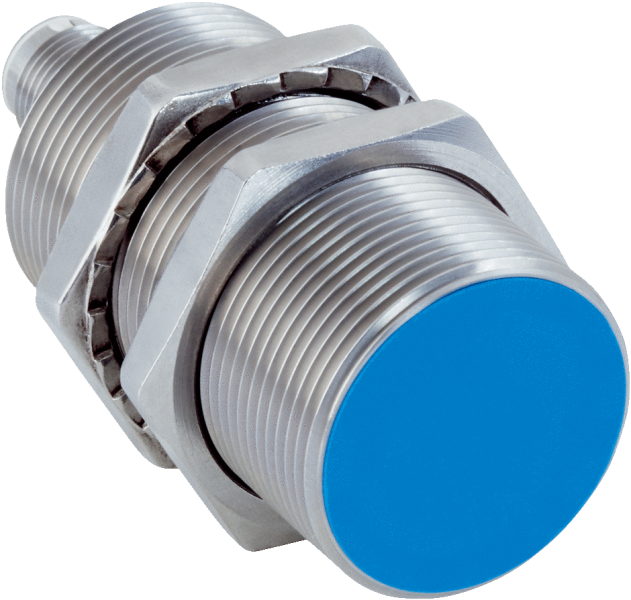

Указания по установке Монтаж заподлицо Схема соединений cd-367 кривая срабатывания Габаритный чертеж IMC30 стандарт, штекер M12, вровень с плоскостью Показать всё Скрыть всёХарактеристики
| B | 40 mm |
|---|---|
| C | 30 mm |
| D | 45 mm |
| F | 120 mm |
| ETIM | EC002714 |
| Mode | COM2 (38,4 kBaud) |
| 2) IOL | работа датчика с полной коммуникацией IO-Link и применением логических, временных параметров и параметров функций автоматизации. |
| ECl@ss | 27270101 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2 |
| Медь | Ок. 0,2 |
| 1) SIO Logic | работа датчика в стандартном режиме I/O без коммуникации IO-Link. Применение логических и временных параметров датчика, дополнительные функции автоматизации. |
| Латунь | Ок. 0,2 |
| Выход MFC | Переключающий выход или вход |
| Выход Q/C | Переключающий выход или режим IO-link |
| Алюминий | Ок. 0,2 |
| Инвертор | Регулируется |
| Материал | Нержавеющая сталь, V2A (1.4305) |
| № файла UL | E181493 |
| Тип защиты | IP68 3)IP69K 4) |
| Гистерезис | Программируемый 4) |
| Диаметр, мм | Ø 30 mm |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| 1) Режим IO-link | 18 В пост. тока... 30 В пост. тока. |
| Время цикла | 5 ms |
| Тип корпуса | Цилиндрический с резьбой |
| Диагностика | Температура чипа |
| Длина корпуса | 70 mm |
| Размер резьбы | M30 1,5 |
| Функция выхода | Нормально закрытый / Нормально открытый |
| 4) Согласно ISO 20653 | 2013-03. |
| Особые свойства | Smart TaskУстойчивость к воздействию охлаждающих и смазочных материалов |
| Функция таймера | ДеактивированЗадержка включенияЗадержка выключенияЗамедление включения и выключенияИмпульс (One Shot) |
| Постоянный ток Ia | ≤ 200 mA 7) |
| Потребление тока | ≤ 35 mA 3) |
| Нержавеющая сталь | Ок. 0,6 |
| Точность обучения | +/- 3 % от Sr |
| Воспроизводимость | ≤ 5 % 5) 6) |
| Заданное значение 1 | 14 mm |
| Заданное значение 2 | 10 mm |
| Заданное значение 3 | 6 mm |
| Заданное значение 4 | 2 mm |
| Исполнение монтажа | Вровень |
| Логическая функция | ОкноПрямой |
| Падение напряжения | ≤ 2 V 2) |
| Дискретный сигнал QL1 | Устройство переключения выходного сигнала (в зависимости от установленного предельного значения) |
| Дискретный сигнал QL2 | Устройство переключения выходного сигнала (в зависимости от установленного предельного значения) |
| Измеряемое значение | Измеренного значения времени |
| Интерфейс / Протокол | IO-Link V1.1 |
| Макс. момент затяжки | Typ. 100 Nm 8) |
| Переключающий выход | PNP |
| Режимы переключения | Single point, Window mode, Two point mode, визуальная сигнализация при настройке |
| Разрешение, типичное | 25 мкм (0 мм ... 6 мм)75 мкм (6 мм ... 10 мм)300 мкм (10 мм ... 15 мм) |
| Напряжение питания, В | 10 V DC ... 30 V DC 1) |
| Остаточная пульсация | ≤ 10 % |
| Полезная длина резьбы | 52 mm |
| Настройки по умолчанию | Точка переключения 1: заданное значение 1Выход: нормально открытыйКонфигурация контакта 2: вход |
| Конфигурация контакта 2 | Внешний вход, обучение, дискретный сигнал |
| Отклонение температуры | ± 10 % |
| Разрешение, максимальное | 50 мкм (0 мм ... 6 мм)150 мкм (6 мм ... 10 мм)500 мкм (10 мм ... 15 мм) |
| Электрическое исполнение | Пост. ток, 4-проводный |
| Расстояние срабатывания Sn | 0 mm ... 15 mm 1) |
| Точность измерения времени | Временная база 1 мс: –11,2 мс... 10 мс |
| Электрическое подсоединение | Разъем M12, 4-конт. 2) |
| Длина технологических данных | 32 Bit |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Количество точек переключения | До 4 настраиваемых точек переключения или окон |
| Подавление импульса включения | ✔ |
| Диапазон температур при работе | –40 °C ... +75 °C |
| Материал, активная поверхность | Пластик, LCP |
| Время устранения дребезга, макс. | SIO Logic: 30 s 1)IOL: 30 s 2) |
| Свойства переключения по выбору | Программируемый |
| Структура технологических данных | Бит 0 = дискретный сигнал QL1Бит 1 = дискретный сигнал QL2Бит 2 = дискретный сигнал QInt3Бит 3 = дискретный сигнал QInt4Бит 18 ... 31 = значение времени |
| Ударопрочность и виброустойчивость | 100 г/5 мс/500 циклов, 150 г/1 млн циклов, 10...55 Гц, 1 мм/55...500 Гц/60 г |
| Обозначение интеллектуальной задачи | Измерение времени + устранение дребезга |
| Расстояние срабатывания обеспечено Sa | 12,15 mm |
| Разрешение измеренного значения времени | 3 ms |
| Частота переключения Qint.1 / Qint.2на контакте 2 | 200 Hz |
| Коммуникационный интерфейс, детальное описание | COM2 (38,4 kBaud) |
| Минимальное время между двумя событиями процесса | SIO Logic: 2.5 ms 1)IOL: 2.5 ms 2) |
