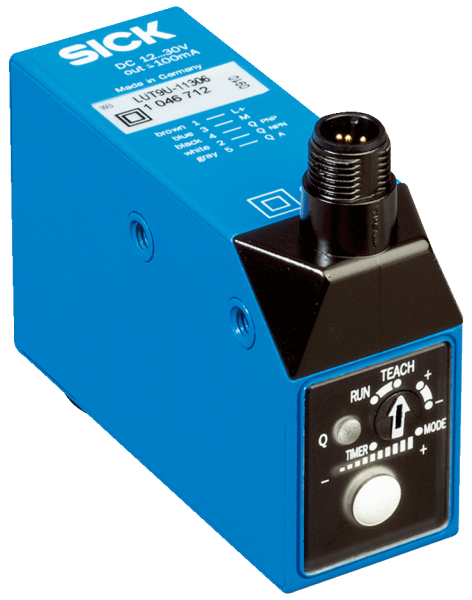

Описание
Технические чертежи
Габаритный чертеж LUT9x-x1xxx, световое отверстие: длинная сторона Варианты настройки Схема соединений cd-309 Концепция управления Кнопка +/– Концепция управления Статическое обучение Дистанция обнаружения Размер светового пятна Показать всё Скрыть всёХарактеристики
| ETIM | EC001822 |
|---|---|
| ECl@ss | 27270908 |
| UNSPSC | 39121528 |
| Вес, кг | 400 g |
| Оценка | 1 ms, 200 µs, 75 µs 5) |
| Размер | 30,4 mm x 53 mm x 80 mm |
| Материал | Цинк, литье под давлением |
| Настройка | Кнопка настройкиIO-Link (опция) |
| Тип защиты | IP67 |
| Время цикла | 2,3 ms |
| Длина волны | 375 nm |
| Схемы защиты | Uв-подключения с защитой от переполюсовкиВыход Q с защитой от короткого замыканияПодавление импульсных помех |
| Форма корпуса | Прямоугольный |
| Источник света | Длинная сторона |
| Область приема | 415 nm ... 425 nm |
| Рабочая область | 10 mm ... 40 mm |
| Аналоговый выход | 0 mA ... 13 mA |
| Дискретный выход | PNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В |
| Потребление тока | < 100 mA 3) |
| Тип переключения | СВЕТЛО |
| Степень защиты (IP) | II 6) |
| Фильтрация приема | BP 420 |
| Выходной ток Iмакс. | 100 mA |
| Временная задержка | 0 ms10 ms20 msРегулируется |
| Интерфейс / Протокол | IO-Link V1.0 |
| Переключающий выход | PNP |
| 2) Средний срок службы | 100 000 ч при TU = +25 °C. |
| Напряжение питания, В | 10 V DC ... 30 V DC 1) |
| Остаточная пульсация | < 5 Vss 2) |
| Частота переключения | 0,5 kHz 4)2,5 kHz6,5 kHzРегулируется |
| Дистанция обнаружения | 20 mm 1) |
| Размер светового пятна | 3 mm x 9 mm |
| Положение светового пятна | Продольно |
| Функция выходного сигнала | СВЕТЛО 3) |
| Устойчивость к сотрясениям | Согласно IEC 60068 |
| Электрическое подсоединение | Разъем M12, 4-конт. |
| Длина технологических данных | 16 Bit |
| Диапазон температур при работе | –10 °C ... +55 °C |
| Диапазон температур при хранении | –25 °C ... +75 °C |
| 4) При соотношении «светло/темно» 1 | 1, без временной задержки. |
| Структура технологических данных | Бит 0 = дискретный сигнал QL1Бит 1 ... 5 = пустойБит 6 ... 15 = аналоговое измеряемое значение |
| Коммуникационный интерфейс, детальное описание | COM2 (38,4 kBaud) |
