Каталог·Датчики регистрации·KTX-WB9114225UZZZZ Датчик регистрации RGB 13 мм, световое пятно продольно

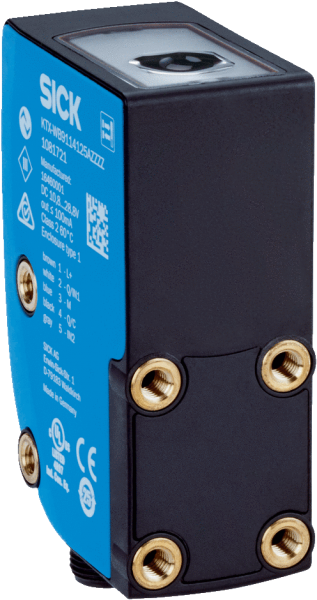

1078091 — KTX-WB9114225UZZZZ Датчик регистрации RGB 13 мм

KTX-WB9114225UZZZZ
SICK
Заказной №1078091
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Размеры (Ш x В x Г)30 mm x 53 mm x 78,5 mm
    Дистанция обнаружения13 mm
    Допуск области сканирования± 5 mm
    Форма корпуса (выход света)Прямоугольный
    Источник светаСветодиод, RGB 1)
    Длина волны470 nm, 525 nm, 625 nm
    Источник светаКороткая сторона устройства
    Размер светового пятна0,9 mm x 3,8 mm
    Положение светового пятнаПродольно 2)
    Метод настройки1-точечное обучение, 2-точечное обучение, динамическое обучение, авторежим
    Функция выходного сигналаСВЕТЛО/ТЕМНО
    Время задержкиРегулируется
    Состояние при поставке2-точечная настройка
    Отсутствует
    • 1) Средний срок службы: 100 000 ч при TU = +25 °C.
    • 2) Относительно длинной стороны устройства.
  • Механика/электроника
    Напряжение питания10,8 V DC ... 28,8 V DC 1)
    Остаточная пульсация≤ 5 Vss 2)
    Потребление тока< 100 mA 3)
    Частота переключения50 kHz 4)
    Оценка10 µs 5)
    Неустойчивость5 µs
    Переключающий выходPUSH/PULL
    Дискретный выход (напряжение)Push/Pull: HIGH = UV - 3 В / LOW ≤ 3 В
    Аналоговый выход0 V ... 10 V
    Выходной ток Iмакс.100 mA 6)
    Вход, вход гашения (AT)Погашено: U = 10 В ... < Uv: со свободным ходом: U < 2 В
    Вход, точно/грубо (F/C)Грубо: U = 10 В ... < Uv: точно: U < 2 В
    Вход, светло/темно (L/D)Светло: U = 10 В ... < Uv: темно: U = < 2 В
    Время накопления (ET)25 мс, энергонезависимое сохранение
    Тип подключенияРазъем M12, 5-конт.
    Класс защитыIII
    Схемы защиты

    Uв-подключения с защитой от переполюсовки

    Выход Q с защитой от короткого замыкания

    Подавление импульсных помех

    Тип защитыIP67
    Вес94 g
    Материал корпусаVISTAL®
    • 1) Предельные значения: пост. ток 12 (– 10 %)...24 В (+ 20 %). Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) При соотношении светло/темно 1:1.
    • 5) Продолжительность сигнала при омической нагрузке.
    • 6) Суммарный ток всех выходов.
  • Данные окружающей среды
    Диапазон температур при работе–20 °C ... +60 °C
    Диапазон температур при хранении–25 °C ... +75 °C
    Устойчивость к сотрясениямСогласно IEC 60068-2-27 (30 г/11 мс)
    № файла ULE181493
  • Классификации
    ECl@ss 5.027270906
    ECl@ss 5.1.427270906
    ECl@ss 6.027270906
    ECl@ss 6.227270906
    ECl@ss 7.027270906
    ECl@ss 8.027270906
    ECl@ss 8.127270906
    ECl@ss 9.027270906
    ETIM 5.0EC001820
    ETIM 6.0EC001820
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж KTX Prime Варианты настройки KTS/KTX Prime Схема соединений cd-385 KTS/KTX Prime - установка порога переключения (динамическое обучение) KTS/KTX Prime - установка порога переключения (2-точечное обучение) KTS/KTX Prime - установка порога переключения (цветовой режим) Характеристика Область сканирования 13 мм, положение светового пятна поперечно/продольно Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001820
ECl@ss27270906
UNSPSC39121528
Вес, кг94 g
Оценка10 µs 5)
Размер30 mm x 53 mm x 78,5 mm
МатериалVISTAL®
№ файла ULE181493
Тип защитыIP67
Длина волны470 nm, 525 nm, 625 nm
Схемы защитыUв-подключения с защитой от переполюсовкиВыход Q с защитой от короткого замыканияПодавление импульсных помех
Форма корпусаПрямоугольный
Время задержкиРегулируется
Источник светаКороткая сторона устройства
Неустойчивость5 µs
Метод настройки1-точечное обучение, 2-точечное обучение, динамическое обучение, авторежим
Аналоговый выход0 V ... 10 V
Время накопления25 мс, энергонезависимое сохранение
Вход, точно/грубоГрубо: U = 10 В ... < Uv: точно: U < 2 В
Дискретный выходPush/Pull: HIGH = UV - 3 В / LOW ≤ 3 В
Потребление тока< 100 mA 3)
Степень защиты (IP)III
Вход, вход гашенияПогашено: U = 10 В ... < Uv: со свободным ходом: U < 2 В
Вход, светло/темноСветло: U = 10 В ... < Uv: темно: U = < 2 В
Выходной ток Iмакс.100 mA 6)
Переключающий выходPUSH/PULL
1) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10,8 V DC ... 28,8 V DC 1)
Остаточная пульсация≤ 5 Vss 2)
Частота переключения50 kHz 4)
1) Предельные значенияпост. ток 12 (– 10 %)...24 В (+ 20 %). Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
Дистанция обнаружения13 mm
Размер светового пятна0,9 mm x 3,8 mm
Состояние при поставке2-точечная настройка
Положение светового пятнаПродольно 2)
Функция выходного сигналаСВЕТЛО/ТЕМНО
Устойчивость к сотрясениямСогласно IEC 60068-2-27 (30 г/11 мс)
Допуск области сканирования± 5 mm
Электрическое подсоединениеРазъем M12, 5-конт.
Диапазон температур при работе–20 °C ... +60 °C
4) При соотношении светло/темно 11.
Диапазон температур при хранении–25 °C ... +75 °C
