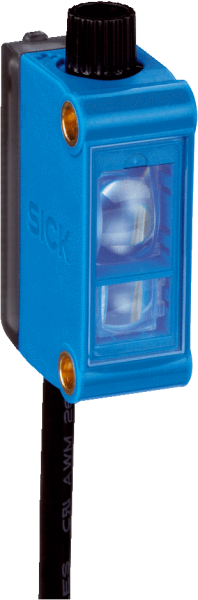

Описание
Технические чертежи
Габаритный чертеж KTM-xBxxx94x Варианты настройки KTM Core Схема соединений cd-096 настройка порога срабатывания Дистанция обнаружения Показать всё Скрыть всёХарактеристики
| ETIM | EC001820 |
|---|---|
| ECl@ss | 27270906 |
| UNSPSC | 39121528 |
| Вес, кг | 20 g |
| Оценка | 50 µs 5) |
| Размер | 12 mm x 31,5 mm x 21 mm |
| Материал | ABS |
| № файла UL | NRKH.E348498 & NRKH7.E348498 |
| Настройка | Потенциометр |
| Тип защиты | IP67 |
| Схемы защиты | Uв-подключения с защитой от переполюсовкиВыход Q с защитой от короткого замыканияПодавление импульсных помех |
| Форма корпуса | Прямоугольный |
| Источник света | Светодиод, белый 1) |
| Неустойчивость | 25 µs |
| Время накопления | 28 мс, энергонезависимое сохранение |
| Дискретный выход | PNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 ВNPN: HIGH = прибл. UВ/LOW ≤ 2 В |
| Потребление тока | < 50 mA 3) |
| Тип переключения | СВЕТЛО/ТЕМНО |
| Степень защиты (IP) | III |
| Выходной ток Iмакс. | 50 mA 6) |
| Переключающий выход | PNP, NPN |
| 1) Средний срок службы | 100 000 ч при TU = +25 °C. |
| Напряжение питания, В | 12 V DC ... 24 V DC 1) |
| Остаточная пульсация | ≤ 5 Vss 2) |
| Частота переключения | 10 kHz 4) |
| 1) Предельные значения | пост. ток 12 (– 10 %)...24 В (+ 20 %). Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A. |
| Дистанция обнаружения | 12,5 mm |
| Размер светового пятна | Ø 2 mm (12,5 mm) |
| Положение светового пятна | - |
| Функция выходного сигнала | СВЕТЛО/ТЕМНО |
| Устойчивость к сотрясениям | Согласно IEC 60068 |
| Допуск области сканирования | ± 3 mm |
| Электрическое подсоединение | Кабель с открытым концом, 4-жильный, 2 m |
| Диапазон температур при работе | –10 °C ... +55 °C |
| 4) При соотношении светло/темно 1 | 1. |
| Диапазон температур при хранении | –20 °C ... +75 °C |
| Максимальной скорости движения полотна | 1 m/s 2) |
