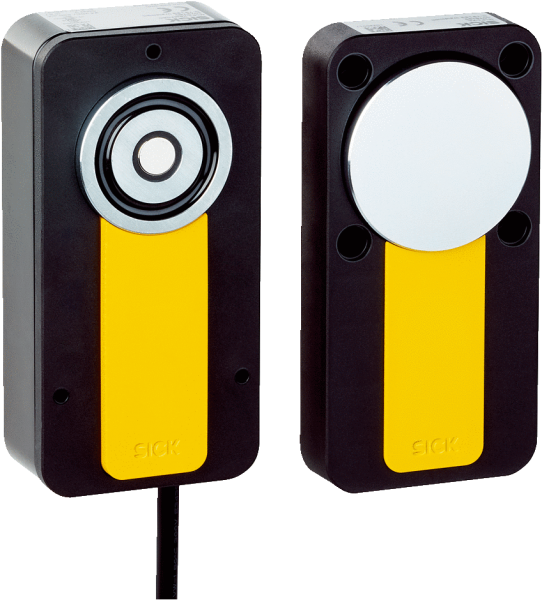

Описание
Технические чертежи
Габаритный чертеж Датчик со штекером M12 Габаритный чертеж Пускатель Габаритный чертеж Углубление для монтажа Схема соединений Показать всё Скрыть всёХарактеристики
| TM | 20 лет (EN ISO 13849) |
|---|---|
| ETIM | EC002593 |
| PFHd | 1,5 x 10-8 (EN ISO 13849) 2) |
| ECl@ss | 27272603 |
| UNSPSC | 39122205 |
| ЭМС | EN IEC 61326-3-1EN IEC 60947-5-2EN IEC 60947-5-3 |
| Датчик | 24 V DC (22,8 V DC ... 28,8 V DC) |
| Магнит | 24 V DC (21,6 V DC ... 28,8 V DC) |
| Оценка | 50 ms 1) |
| Категория | Категория 4 (EN ISO 13849) |
| Пускатель | 120 mm x 60 mm x 20,5 mm |
| Тип выхода | Полупроводниковый выход (OSSD) |
| Тип защиты | IP67 (EN 60529) |
| Время риска | 100 ms 1) |
| Вертикально | ≤ 5 mm |
| Выключатель | 120 mm x 60 mm x 38,5 mm |
| Выходной ток | ≤ 100 mA |
| Длина кабеля | 150 mm |
| Анкерная плита | Никелированная сталь |
| Корпус датчика | Анодированный алюминий |
| Угол раскрытия | ≤ 3° |
| Горизонтальный | ≤ 5 mm |
| Допуск на сдвиг | ≤ 5 mm |
| Ударопрочность | 30 g, 11 ms (EN 60068-2-27) |
| Емкость провода | 400 nF (при OUT A и OUT B) |
| Материал кабеля | ПВХ |
| Тип конструкции | Тип конструкции 4 (EN ISO 14119) |
| Класс надежности | SIL3 (IEC 61508), SILCL3 (EN 62061) |
| Корпус пускателя | ПВХ с армированием стекловолокном |
| Степень защиты (IP) | III (IEC 61140) |
| Принцип запирания | Принцип нормально разомкнутой цепи |
| Виброустойчивость | 10 Hz ... 55 Hz, 1 mm (IEC 60068-2-6) |
| Задержка включения | 2,5 s |
| Время разблокировки | 100 ms 1) |
| Классификация по cULus | Класс 2 |
| Степень загрязнения | 3 (EN 60947-1) |
| Удерживающее усилие | 25 N |
| Температура хранения | –25 °C ... +70 °C |
| Частота переключения | ≤ 0,5 Hz |
| Диагностический выход | ≤ 25 mA, защищено от короткого замыкания |
| Категория потребления | DC-13 (IEC 60947-5-1) |
| Принцип работы датчика | Транспондер |
| Длина кабеля подключения | ≤ 140 m |
| Только для защиты процесса | ✔ |
| Уровень производительности | PL e (EN ISO 13849) 1) |
| Диапазон рабочих температур | –20 °C ... +55 °C |
| Электрическое подсоединение | Кабель с разъемом M12, 5-конт. |
| ВесВыключатель510 gПускатель210 g | Вес |
| Степень кодирования пускателя | Невысокая степень кодирования (EN ISO 14119) |
| Блокирующее устройство активно | 350 mA |
| Относительная влажность воздуха | 50 %, при 70 °C (IEC 60947-5-2) |
| Блокирующее устройство неактивно | 50 mA |
| Расчетное напряжение на изоляции Ui | 32 V |
| Безопасное расстояние выключения Sar | 45 mm |
| Максимально допустимое импульсное напряжение Uimp | 1.500 V |
| Безопасное состояние в случае возникновения ошибки | Как минимум один полупроводниковый выход безопасности (OSSD) находится в состоянии AUS (ВЫКЛ.). |
| Размеры (Ш x В x Г)Выключатель120 mm x 60 mm x 38,5 mmПускатель120 mm x 60 mm x 20,5 mm | Размеры (Ш x В x Г) |
| Допуск на сдвигВертикально≤ 5 mmГоризонтальный≤ 5 mmУгол раскрытия≤ 3° | Допуск на сдвиг |
| Напряжение питания Uv при подключении каскадаДатчик24 V DC (22,8 V DC ... 28,8 V DC)Магнит24 V DC | Напряжение питания Uv при подключении каскада |
| Потребление токаБлокирующее устройство активно350 mAБлокирующее устройство неактивно50 mA | Потребление тока |
| Напряжение питания Uv при подключении отдельного аварийного выключателяДатчик24 V DC (19,2 V DC ... 28,8 V DC)Магнит24 V DC | Напряжение питания Uv при подключении отдельного аварийного выключателя |
| Тип подключенияКабель с разъемом M12, 5-конт.Длина кабеля150 mmМатериал кабеляПВХДлина кабеля подключения≤ 140 m | Тип подключения |
| МатериалКорпус датчикаАнодированный алюминийКорпус пускателяПВХ с армированием стекловолокномАнкерная плитаНикелированная сталь | Материал |
