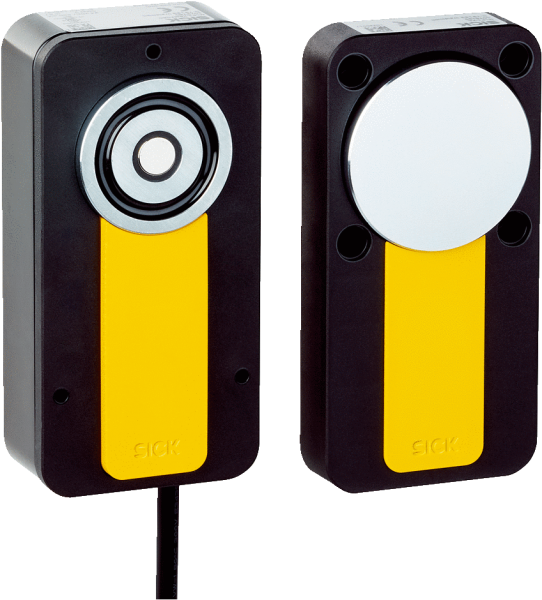

Габаритный чертеж Датчик со штекером M12 и розеткой M12 Габаритный чертеж Пускатель Габаритный чертеж Углубление для монтажа Последовательное подключение Подключение дополнительного источника напряжения Последовательное подключение Подключение аварийных выключателей, соединенных напрямую Последовательное подключение Любая комбинация методов подключения Схема соединений Схема соединений Показать всё Скрыть всёХарактеристики
| TM | 20 лет (EN ISO 13849) |
|---|---|
| ETIM | EC002593 |
| PFHd | 1,5 x 10-8 (EN ISO 13849) 2) |
| ECl@ss | 27272603 |
| UNSPSC | 39122205 |
| ЭМС | EN IEC 61326-3-1EN IEC 60947-5-2EN IEC 60947-5-3 |
| Датчик | 24 V DC (22,8 V DC ... 28,8 V DC) |
| Магнит | 24 V DC (21,6 V DC ... 28,8 V DC) |
| Оценка | 50 ms 1) |
| Категория | Категория 4 (EN ISO 13849) |
| Пускатель | 120 mm x 60 mm x 20,5 mm |
| Тип выхода | Полупроводниковый выход (OSSD) |
| Тип защиты | IP67 (EN 60529) |
| Время риска | 100 ms 1) |
| Вертикально | ≤ 5 mm |
| Выключатель | 120 mm x 60 mm x 38,5 mm |
| Выходной ток | ≤ 100 mA |
| Длина кабеля | 150 mm |
| Анкерная плита | Никелированная сталь |
| Корпус датчика | Анодированный алюминий |
| Угол раскрытия | ≤ 3° |
| Горизонтальный | ≤ 5 mm |
| Допуск на сдвиг | ≤ 5 mm |
| Ударопрочность | 30 g, 11 ms (EN 60068-2-27) |
| Емкость провода | 400 nF (при OUT A и OUT B) |
| Материал кабеля | ПВХ |
| Тип конструкции | Тип конструкции 4 (EN ISO 14119) |
| Класс надежности | SIL3 (IEC 61508), SILCL3 (EN 62061) |
| Корпус пускателя | ПВХ с армированием стекловолокном |
| Степень защиты (IP) | III (IEC 61140) |
| Принцип запирания | Принцип нормально разомкнутой цепи |
| Виброустойчивость | 10 Hz ... 55 Hz, 1 mm (IEC 60068-2-6) |
| Задержка включения | 2,5 s |
| Время разблокировки | 100 ms 1) |
| Классификация по cULus | Класс 2 |
| Степень загрязнения | 3 (EN 60947-1) |
| Удерживающее усилие | 25 N |
| Температура хранения | –25 °C ... +70 °C |
| Частота переключения | ≤ 0,5 Hz |
| Диагностический выход | ≤ 25 mA, защищено от короткого замыкания |
| Каскадное подключение | ✔ (с возможностью прямого каскадирования) |
| Категория потребления | DC-13 (IEC 60947-5-1) |
| Принцип работы датчика | Транспондер |
| Длина кабеля подключения | ≤ 140 m |
| Только для защиты процесса | ✔ |
| Уровень производительности | PL e (EN ISO 13849) 1) |
| Диапазон рабочих температур | –20 °C ... +55 °C |
| Электрическое подсоединение | Кабель с разъемом M12, 5-конт., Кабель с розеткой, M12, 5-контактной |
| ВесВыключатель510 gПускатель210 g | Вес |
| Степень кодирования пускателя | Невысокая степень кодирования (EN ISO 14119) |
| Блокирующее устройство активно | 350 mA |
| Относительная влажность воздуха | 50 %, при 70 °C (IEC 60947-5-2) |
| Блокирующее устройство неактивно | 50 mA |
| Расчетное напряжение на изоляции Ui | 32 V |
| Безопасное расстояние выключения Sar | 45 mm |
| Максимально допустимое импульсное напряжение Uimp | 1.500 V |
| Безопасное состояние в случае возникновения ошибки | Как минимум один полупроводниковый выход безопасности (OSSD) находится в состоянии AUS (ВЫКЛ.). |
| Размеры (Ш x В x Г)Выключатель120 mm x 60 mm x 38,5 mmПускатель120 mm x 60 mm x 20,5 mm | Размеры (Ш x В x Г) |
| Допуск на сдвигВертикально≤ 5 mmГоризонтальный≤ 5 mmУгол раскрытия≤ 3° | Допуск на сдвиг |
| Напряжение питания Uv при подключении каскадаДатчик24 V DC (22,8 V DC ... 28,8 V DC)Магнит24 V DC | Напряжение питания Uv при подключении каскада |
| Потребление токаБлокирующее устройство активно350 mAБлокирующее устройство неактивно50 mA | Потребление тока |
| Напряжение питания Uv при подключении отдельного аварийного выключателяДатчик24 V DC (19,2 V DC ... 28,8 V DC)Магнит24 V DC | Напряжение питания Uv при подключении отдельного аварийного выключателя |
| МатериалКорпус датчикаАнодированный алюминийКорпус пускателяПВХ с армированием стекловолокномАнкерная плитаНикелированная сталь | Материал |
| Тип подключенияКабель с разъемом M12, 5-конт., Кабель с розеткой, M12, 5-контактнойДлина кабеля150 mmМатериал кабеляПВХДлина кабеля подключения≤ 140 m | Тип подключения |
