Каталог·Датчики регистрации·KTM-WN11184P Датчик регистрации меток RGB 12,5 мм

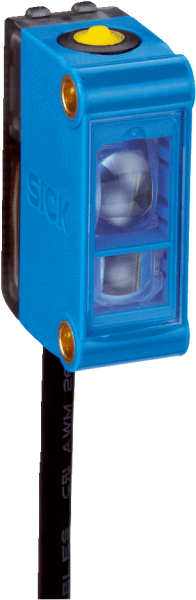

1077662 — KTM-WN11184P Датчик регистрации меток RGB 12,5 мм

KTM-WN11184P
SICK
Заказной №1077662
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Размеры (Ш x В x Г)12 mm x 31,5 mm x 21 mm
    Дистанция обнаружения12,5 mm
    Допуск области сканирования± 3 mm
    Форма корпуса (выход света)Прямоугольный
    Источник светаСветодиод, RGB 1)
    Длина волны470 nm, 525 nm, 625 nm
    Размер светового пятна1,5 mm x 6,5 mm
    Положение светового пятнаПродольно 2)
    Максимальной скорости движения полотна1 m/s 3)
    НастройкаКнопка настройки
    Метод настройки2-точечная настройка статическая/динамическая + близость метки
    Функция выходного сигналаСВЕТЛО/ТЕМНО
    • 1) Средний срок службы: 100 000 ч при TU = +25 °C.
    • 2) Относительно длинной стороны устройства.
    • 3) При размере меток 4 мм.
  • Механика/электроника
    Напряжение питания12 V DC ... 24 V DC 1)
    Остаточная пульсация≤ 5 Vss 2)
    Потребление тока< 50 mA 3)
    Частота переключения15 kHz 4)
    Оценка32 µs 5)
    Неустойчивость15 µs
    Переключающий выходNPN
    Дискретный выход (напряжение)NPN: HIGH = прибл. UВ/LOW ≤ 2 В
    Тип переключенияСВЕТЛО/ТЕМНО
    Выходной ток Iмакс.50 mA 6)
    Вход, динамическое обучение (ET)

    NPN: Teach: U < 2 V

    Работа: UV - 2 В или открыто

    Время накопления (ET)28 мс, энергонезависимое сохранение
    Тип подключенияКабель с открытым концом, 4-жильный, 2 m
    Класс защитыIII
    Схемы защиты

    Uв-подключения с защитой от переполюсовки

    Выход Q с защитой от короткого замыкания

    Подавление импульсных помех

    Тип защитыIP67
    Вес20 g
    Материал корпусаABS
    • 1) Предельные значения: пост. ток 12 (– 10 %)...24 В (+ 20 %). Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) При соотношении светло/темно 1:1.
    • 5) Продолжительность сигнала при омической нагрузке.
    • 6) При напряжении питания > 24 В, Imax = 30 мA. Imax — суммарный ток всех Qn.
  • Данные окружающей среды
    Диапазон температур при работе–10 °C ... +55 °C
    Диапазон температур при хранении–20 °C ... +75 °C
    Устойчивость к сотрясениямСогласно IEC 60068
    № файла ULNRKH.E348498 & NRKH7.E348498
  • Классификации
    ECl@ss 5.027270906
    ECl@ss 5.1.427270906
    ECl@ss 6.027270906
    ECl@ss 6.227270906
    ECl@ss 7.027270906
    ECl@ss 8.027270906
    ECl@ss 8.127270906
    ECl@ss 9.027270906
    ETIM 5.0EC001820
    ETIM 6.0EC001820
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Варианты настройки KTM Prime Схема соединений cd-343 настройка порога срабатывания (динамическая) настройка порога срабатывания (статическая) Дистанция обнаружения Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001820
ECl@ss27270906
UNSPSC39121528
Вес, кг20 g
Оценка32 µs 5)
Размер12 mm x 31,5 mm x 21 mm
МатериалABS
№ файла ULNRKH.E348498 & NRKH7.E348498
НастройкаКнопка настройки
Тип защитыIP67
Длина волны470 nm, 525 nm, 625 nm
Схемы защитыUв-подключения с защитой от переполюсовкиВыход Q с защитой от короткого замыканияПодавление импульсных помех
Форма корпусаПрямоугольный
Источник светаСветодиод, RGB 1)
Неустойчивость15 µs
Метод настройки2-точечная настройка статическая/динамическая + близость метки
Время накопления28 мс, энергонезависимое сохранение
Дискретный выходNPN: HIGH = прибл. UВ/LOW ≤ 2 В
Потребление тока< 50 mA 3)
Тип переключенияСВЕТЛО/ТЕМНО
Степень защиты (IP)III
Выходной ток Iмакс.50 mA 6)
Переключающий выходNPN
1) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В12 V DC ... 24 V DC 1)
Остаточная пульсация≤ 5 Vss 2)
Частота переключения15 kHz 4)
1) Предельные значенияпост. ток 12 (– 10 %)...24 В (+ 20 %). Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
Дистанция обнаружения12,5 mm
Размер светового пятна1,5 mm x 6,5 mm
Положение светового пятнаПродольно 2)
Функция выходного сигналаСВЕТЛО/ТЕМНО
Устойчивость к сотрясениямСогласно IEC 60068
Вход, динамическое обучениеNPN: Teach: U < 2 VРабота: UV - 2 В или открыто
Допуск области сканирования± 3 mm
Электрическое подсоединениеКабель с открытым концом, 4-жильный, 2 m
Диапазон температур при работе–10 °C ... +55 °C
4) При соотношении светло/темно 11.
Диапазон температур при хранении–20 °C ... +75 °C
Максимальной скорости движения полотна1 m/s 3)
