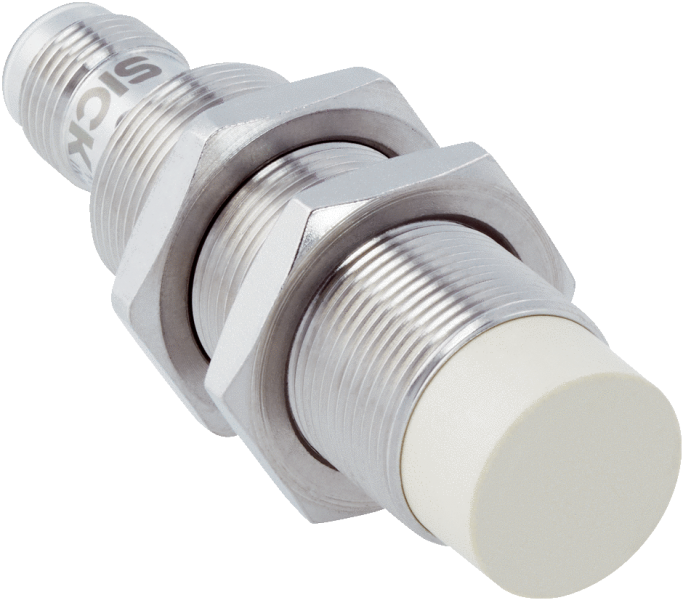

1076668 — IMF18-12NNSNC0S Датчик приближения M18 Sn 12 мм

Показать всё Скрыть всё

• Характеристики

  Тип корпуса	Цилиндрический с резьбой
  Конструкция корпуса	Стандарт
  Размер резьбы	M18 1
  Диаметр	Ø 18 mm
  Расстояние срабатывания Sn	12 mm
  Расстояние срабатывания обеспечено Sa	9,72 mm
  Монтаж	С выступающей частью
  Частота переключения	1.000 Hz
  Тип подключения	Разъем M12, 4-конт. 1)
  Переключающий выход	NPN
  Функция выхода	Нормально открытый
  Электрическое исполнение	Пост. ток, 3-проводный
  Тип защиты	IP68 2) IP69K 3)
  Особые свойства	Пригодность для применения в пищевой промышленности, устойчив к моющим средствам

  • 1) С позолоченными контактами.
  • 2) Согласно EN 60529.
  • 3) Согласно ISO 20653:2013-03.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC
  Остаточная пульсация	≤ 10 %
  Падение напряжения	≤ 2 V 1)
  Потребление тока	≤ 10 mA 2)
  Гистерезис	3 % ... 20 %
  Воспроизводимость	≤ 2 % 3) 4)
  Отклонение температуры (от Sr)	± 10 %
  ЭМС	Согласно EN 60947-5-2
  Постоянный ток Ia	≤ 200 mA
  Защита от короткого замыкания	✔
  Защита от инверсии полярности	✔
  Подавление импульса включения	✔
  Ударопрочность и виброустойчивость	100 г/5 мс/500 циклов, 150 г/1 млн циклов, 10...55 Гц, 1 мм/55...500 Гц/60 г
  Диапазон температур при работе	–40 °C ... +100 °C
  Материал корпуса	Нержавеющая сталь, V4A (1.4404, AISI 316L)
  Материал, активная поверхность	Пластик, LCP (допуск FDA)
  Длина корпуса	65 mm
  Полезная длина резьбы	39 mm
  Макс. момент затяжки	Typ. 90 Nm
  Класс защиты	II 5)
  № файла UL	E181493

  • 1) При Ia max.
  • 2) Без нагрузки.
  • 3) Ub и Ta постоянны.
  • 4) От Sr.
  • 5) Расчетное напряжение постоянного тока 50 В.

• Коэффициенты редукции

  Примечание	Значения являются ориентировочными и могут изменяться
  Нержавеющая сталь (V2A)	Ок. 0,7
  Алюминий (Al)	Ок. 0,43
  Медь (Cu)	Ок. 0,37
  Латунь (Ms)	Ок. 0,43

• Указания по установке

  Примечание	Соответствующие графические материалы см. в разд. «Указания по установке»
  A	18 mm
  B	45 mm
  C	18 mm
  D	36 mm
  E	12 mm
  F	96 mm

• Классификации

  ECl@ss 5.0	27270101
  ECl@ss 5.1.4	27270101
  ECl@ss 6.0	27270101
  ECl@ss 6.2	27270101
  ECl@ss 7.0	27270101
  ECl@ss 8.0	27270101
  ECl@ss 8.1	27270101
  ECl@ss 9.0	27270101
  ETIM 5.0	EC002714
  ETIM 6.0	EC002714
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

Указания по установке Монтаж не вровень с плоскостью Сигнализация при настройке Схема соединений cd-007 кривая срабатывания Габаритный чертеж IMF18, не вровень с плоскостью Вид: Галерея Список Показать всё Скрыть всё
