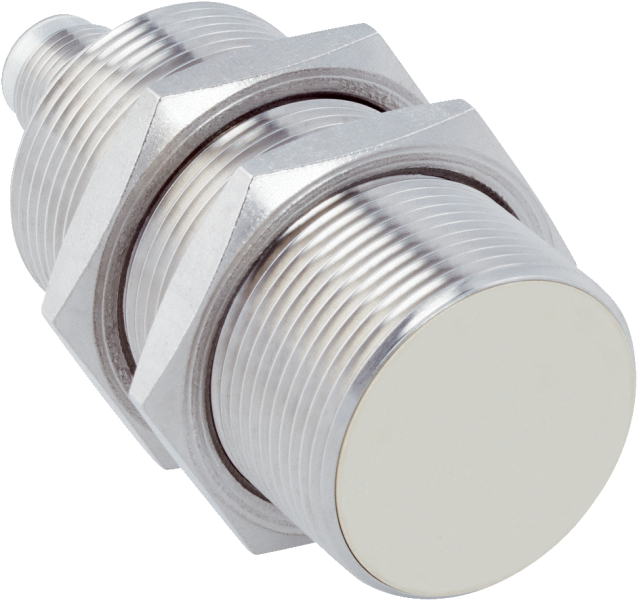

Указания по установке Монтаж заподлицо Схема соединений cd-006 кривая срабатывания Габаритный чертеж IMF30, вровень с плоскостью Показать всё Скрыть всёХарактеристики
| B | 40 mm |
|---|---|
| C | 30 mm |
| D | 45 mm |
| F | 120 mm |
| ETIM | EC002714 |
| Mode | COM2 (38,4 kBaud) |
| ECl@ss | 27270101 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2 |
| Медь | Ок. 0,17 |
| Латунь | Ок. 0,27 |
| Алюминий | Ок. 0,26 |
| Материал | Нержавеющая сталь, V4A (1.4404, AISI 316L) |
| № файла UL | E181493 |
| Тип защиты | IP68 2)IP69K 3) |
| Гистерезис | 3 % ... 20 % |
| Диаметр, мм | Ø 30 mm |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Тип корпуса | Цилиндрический с резьбой |
| Длина корпуса | 70 mm |
| Размер резьбы | M30 1,5 |
| Функция выхода | Комплементарный |
| 3) Согласно ISO 20653 | 2013-03. |
| Особые свойства | Пригодность для применения в пищевой промышленности, устойчив к моющим средствамВозможна коммуникация через IO-Link 1.0 |
| Постоянный ток Ia | ≤ 200 mA |
| Потребление тока | ≤ 10 mA 2) |
| Степень защиты (IP) | II 5) |
| Импульс включения | ≤ 5 ms |
| Нержавеющая сталь | Ок. 0,62 |
| Воспроизводимость | ≤ 2 % 3) 4) |
| Исполнение монтажа | Вровень |
| Падение напряжения | ≤ 2 V 1) |
| Интерфейс / Протокол | IO-Link V1.0 |
| Конструкция корпуса | Стандарт |
| Макс. момент затяжки | Typ. 100 Nm |
| Переключающий выход | PNP |
| Напряжение питания, В | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 10 % |
| Частота переключения | 500 Hz |
| Полезная длина резьбы | 52 mm |
| Отклонение температуры | ± 10 % |
| Электрическое исполнение | Пост. ток, 4-проводный |
| Расстояние срабатывания Sn | 15 mm |
| Электрическое подсоединение | Разъем M12, 4-конт. 1) |
| Длина технологических данных | 2 Byte |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Подавление импульса включения | ✔ |
| Диапазон температур при работе | –40 °C ... +100 °C |
| Материал, активная поверхность | Пластик, LCP (допуск FDA) |
| Структура технологических данных | Bit 0 = Sr reachedBit 1 = Sa reached |
| Ударопрочность и виброустойчивость | 100 г/5 мс/500 циклов, 150 г/1 млн циклов, 10...55 Гц, 1 мм/55...500 Гц/60 г |
| Расстояние срабатывания обеспечено Sa | 12,15 mm |
| Коммуникационный интерфейс, детальное описание | COM2 (38,4 kBaud) |
