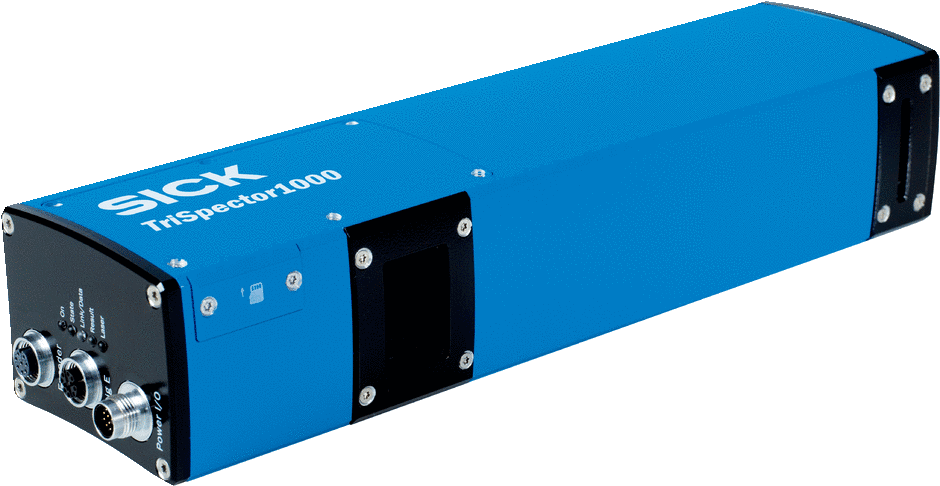

Габаритный чертеж Зона обзора Зона обзора Показать всё Скрыть всёХарактеристики
| ETIM | EC001820 |
|---|---|
| ECl@ss | 27310205 |
| UNSPSC | 43211731 |
| Ethernet | ✔ , TCP/IP |
| Вес, кг | 1,7 kg |
| Размер | 307 mm x 62 mm x 84 mm |
| Материал | Анодированный алюминий |
| Объективы | Постоянный |
| Тип защиты | IP67 |
| Соединения | M12, 12-контактный штекер, А-кодир. (питание, I/O)M12, 8-конт. гнездо, X-кодирование (Gigabit Ethernet)M12, 8-контактный гнездовой разъем, A-кодир. (энкодер) |
| Технология | 3D, LineScan, Анализ изображения |
| Мощность, Вт | ≤ 11 W |
| Класс лазера | 2 (IEC 60825-1:2014, EN 60825-1:2014) |
| Инкрементный | ✔ , TTL |
| Источник света | Видимый красный свет (Лазер, 660 nm) |
| Цифровые входы | 3 (не изолированные) |
| Цифровые выходы | 4 (не изолированные) |
| Офлайн-поддержка | Эмулятор |
| Потребление тока | < 400 mA, без выходной нагрузки |
| Последовательный | ✔ , RS-232, RS-422 |
| Степень защиты (IP) | III |
| Инкрементный✔ , TTL | Инкрементный |
| Постановка задачи | Контроль, Инспекция |
| Интерфейс энкодера | RS-422 / TTL (DBS36E-BBCP02048) |
| Набор инструментов | Форма, Контроль зоны, Видеоискатель «пятен», Объем, Поиск плоскости, Фиксированная плоскость |
| Рабочее расстояние | 291 mm ... 1.091 mm |
| Конфигурационное ПО | SOPAS ET |
| Материал соединений | Никелированная латунь |
| Разрешение 3D-профиля | 790 px |
| Разрешение по высоте | 80 µm ... 670 µm |
| Напряжение питания, В | 24 V DC, ± 20 % |
| Остаточная пульсация | < 5 Vss |
| Примерная зона обзора | 540 mm x 200 mm |
| Материал переднего окна | Стекло |
| Устойчивость к вибрации | 5 g, 10 Hz ... 150 Hz (EN 60068-2-6) |
| Скорость передачи данных | 1.000 Mbit/s |
| Угол датчика изображения | 67° |
| Макс. количество профилей | 2.500 |
| Устойчивость к сотрясениям | 15 g / 6 ms (EN 60068-2-27) |
| Последовательный✔ , RS-232, RS-422 | Последовательный |
| Максимальный диапазон высоты | 800 mm |
| Максимальная частота энкодера | 300 kHz |
| С предварительной калибровкой | ✔ |
| Диапазон температур при работе | 0 °C ... +50 °C 1) |
| Электромагнитная совместимость | EN 61000-6-2:2005 / EN 61000-6-3:2007 |
| Диапазон температур при хранении | –20 °C ... +70 °C 1) |
| 1) Относительная влажность воздуха | 0 ... 90 % (без образования конденсата). |
| Ethernet✔ , TCP/IPСкорость передачи данных1.000 Mbit/s | Ethernet |
| Ширина при минимальном рабочем расстоянии | 180 mm |
| Частота развертки/регенерации изображения | 2.000 3D-профилей/с |
| Ширина при максимальном рабочем расстоянии | 660 mm |
