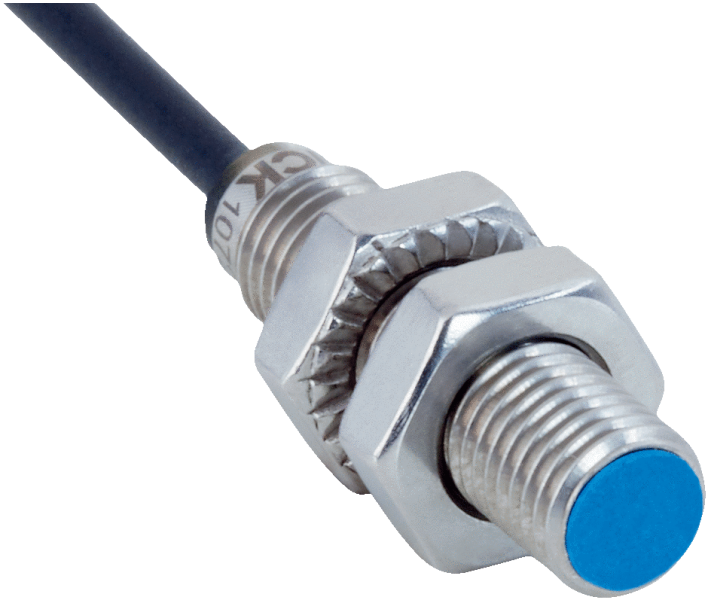

1075585 — IMB08-02BDSVU2K Датчик приближения M8 Sn 2 мм NO

Показать всё Скрыть всё

• Характеристики

  Тип корпуса	Цилиндрический с резьбой
  Конструкция корпуса	Короткий корпус
  Размер резьбы	M8 1
  Диаметр	Ø 8 mm
  Расстояние срабатывания Sn	2 mm
  Расстояние срабатывания обеспечено Sa	1,62 mm
  Монтаж	Вровень
  Частота переключения	4.000 Hz
  Тип подключения	Кабель, 2-жильный, 2 m
  Функция выхода	Нормально открытый
  Электрическое исполнение	Пост. ток, 2-проводный
  Тип защиты	IP68 1) IP69K 2)
  Особые свойства	Устойчивость к воздействию охлаждающих и смазочных материалов, визуальная сигнализация при настройке

  • 1) Согласно EN 60529.
  • 2) Согласно ISO 20653:2013-03.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC
  Остаточная пульсация	≤ 10 %
  Падение напряжения	≤ 4 V 1) ≤ 4,5 V 2)
  Задержка готовности	≤ 100 ms
  Гистерезис	3 % ... 20 %
  Воспроизводимость	≤ 2 % 3) 4)
  Отклонение температуры (от Sr)	± 10 %
  ЭМС	Согласно EN 60947-5-2
  Постоянный ток Ia	≤ 100 mA
  Остаточный ток	Typ. 0,8 mA (≤ 1,2 мА при Ub max и 100 °C)
  Минимальный ток нагрузки	≥ 3 mA
  Материал кабеля	Полиуретан
  Защита от короткого замыкания	✔
  Защита от инверсии полярности	✔
  Импульс включения	≤ 5 ms
  Ударопрочность и виброустойчивость	100 г/5 мс/500 циклов, 150 г/1 млн циклов, 10...55 Гц, 1 мм/55...500 Гц/15 г
  Диапазон температур при работе	–40 °C ... +100 °C
  Материал корпуса	Нержавеющая сталь, V2A (1.4305)
  Материал, активная поверхность	Пластик, LCP
  Длина корпуса	32 mm
  Полезная длина резьбы	28 mm
  Макс. момент затяжки	Typ. 14 Nm 5)
  № файла UL	E181493

  • 1) При Ia = 30 мA.
  • 2) При Ia max.
  • 3) Ub и Ta постоянны.
  • 4) От Sr.
  • 5) При применении зубчатой стороны гайки.

• Коэффициенты редукции

  Примечание	Значения являются ориентировочными и могут изменяться
  Нержавеющая сталь (V2A)	Ок. 0,74
  Алюминий (Al)	Ок. 0,43
  Медь (Cu)	Ок. 0,33
  Латунь (Ms)	Ок. 0,46

• Указания по установке

  Примечание	Соответствующие графические материалы см. в разд. «Указания по установке»
  B	6,5 mm
  C	8 mm
  D	6 mm
  F	16 mm

• Классификации

  ECl@ss 5.0	27270101
  ECl@ss 5.1.4	27270101
  ECl@ss 6.0	27270101
  ECl@ss 6.2	27270101
  ECl@ss 7.0	27270101
  ECl@ss 8.0	27270101
  ECl@ss 8.1	27270101
  ECl@ss 9.0	27270101
  ETIM 5.0	EC002714
  ETIM 6.0	EC002714
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

Указания по установке Монтаж заподлицо Схема соединений cd-012 кривая срабатывания Габаритный чертеж IMB08 короткий вариант, кабель, вровень с плоскостью Вид: Галерея Список Показать всё Скрыть всё
