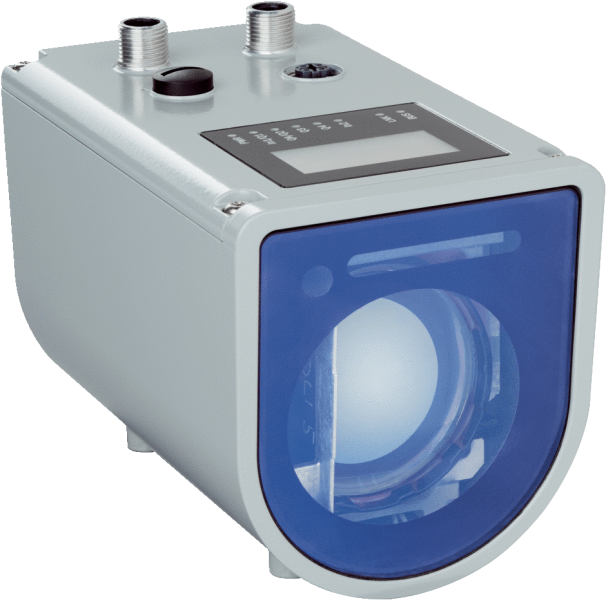

1075438 — DL1000-S11101 Датчик расстояния лазерный 0,2–1500 м

Показать всё Скрыть всё

• Производительность

  Диапазон измерения	0,2 m ... 1.500 m, на отражающей пленке «Diamond Grade» (DG 983) 1) 2) 3)
  Разрешение	0,001 mm ... 100 mm, регулируемый 4)
  Точность воспроизведения	1 мм ... 15 мм, см. характеристики воспроизводимости 1) 5) 6) 7)
  Точность	± 20 mm (0,2–2 м) 8) ± 10 mm (5 m ... 50 m) 8) ± 20 mm (50 m ... 100 m) 8) ± 24 mm (300 m) 8) 9) ± 48 mm (1.500 m) 8)
  Оценка	3 ms ... 384 ms 7)
  Времени цикла измерения	1 ms 4 ms 16 ms
  Источник света	Измерительный лазер, инфракрасный (905 nm) Выравнивающий лазер, красный (650 nm)
  Класс лазера	1, в том числе при одновременной работе измерительного и выравнивающего лазера (IEC 60825-1:2014, EN 60825-1:2014)
  Тип. размер светового пятна (расстояние)	5 mm x 20 mm (при 1 м) 10) 20 mm x 20 mm (на 10 м) 10) 140 mm x 30 mm (при 50 м) 10) 280 mm x 60 mm (на расст. 100 м) 10) 560 mm x 120 mm (при 200 м) 10) 4.200 mm x 900 mm (при 1 500 м) 10)
  Фильтр	Фильтр дождя и снега Туманный фильтр Скользящее среднее значение расстояния Фильтр Калмана Скользящее среднее значение скорости
  Доп. функция	Выбор значимого диапазона расстояний и уровня сигнала, выбор первого и последнего эхосигнала в выбранном диапазоне расстояний и уровня сигнала
  Средний срок службы лазера (при 25 °C)	100.000 h 11)

  • 1) При внешнем освещении не более 100 клк (солнечный свет).
  • 2) См. диаграмму диапазона измерения.
  • 3) В зависимости от размера отражателя и времени цикла измерения.
  • 4) Разрешение интерфейса передачи данных.
  • 5) Статистическая ошибка 1 σ, постоянные условия окружающей среды, время прогрева > ок. 15 мин.
  • 6) На отражающей пленке «Diamond Grade» (DG 983).
  • 7) В зависимости от выбранных настроек фильтра и времени цикла измерения.
  • 8) При T = +23 °C после времени прогрева > ок. 15 мин.
  • 9) Прибавить ± 2 мм на каждые 100 м (20 ppm).
  • 10) См. диаграмму размера светового пятна.
  • 11) Измерительный лазер.

• Интерфейсы

  Ethernet ✔ , TCP/IP Функция Настройка, Вывод результатов измерений Скорость передачи данных 10/100 Мбит/с
  Последовательный ✔ , RS-422 Примечание С возможностью переключения на SSI Функция Настройка, Вывод результатов измерений
  SSI ✔ Примечание С возможностью переключения на RS-422 Функция Вывод результатов измерений
  Входы/выходы In1/Q1 Цифровой вход, цифровой выход (переключаемые) QA/Q2 Аналоговый выход, цифровой выход (переключаемые) Q3 Цифровой выход Q4 Цифровой выход In2 Цифровой вход
  Цифровые входы	Внутренний стягивающий резистор (Pull-Down)Напряжение переключения HIGH: мин. 13 В ... макс. напряжение питаниянапряжение переключения LOW: макс. 5 Вфункции переключения: деактивация измерительного лазера, активация выравнивающего лазера, предустановка
  Цифровые выходы	Push–pullМакс. ток переключения 100 мА, с защитой от короткого замыканиянапряжение переключения UV - 4 В
  Аналоговый выход 4 мА ... 20 мА, масштабируемый 1) Разрешение аналогового выхода 16 bit

  • 1) Макс. нагрузка = (Uv - 7 В) / 21,5 мА.

• Механика/электроника

  Напряжение питания UV	Пост. ток 18 V ... 30 V, с защитой от инверсии полярности
  Остаточная пульсация	≤ 5 Vss 1)
  Потребляемая мощность	С выключенным нагревом (≤ 10 W) 2) С включенным нагревом (≤ 17 W) 2)
  Время инициализации	< 15 s
  Материал корпуса	Алюминиевый сплав (AlSi12) Камень, керамика, стекло Polycarbonat PA
  Тип подключения	Круглый штекерный соединитель M12 x 1
  Индикация	Графический, резистивный сенсорный экран, Светодиоды состояния
  Вес	980 g
  Тип защиты	IP65, IP67 (IEC 60529) 3)
  Класс защиты	III (EN 61140)

  • 1) Не допускается превышение или занижение допуска UВ.
  • 2) Без внешней нагрузки.
  • 3) Во вставленном состоянии с подходящей ответной частью.

• Данные окружающей среды

  Рабочий диапазон температур	–40 °C ... +55 °C 1) –40 °C ... +95 °C, Работа с охлаждающим корпусом
  Диапазон температур при хранении	–40 °C ... +75 °C
  Макс. отн. влажность воздуха (без образования конденсата)	≤ 95 %
  Влияние давления воздуха	0,3 ppm/hPa
  Влияние температуры	–1 ppm/K
  Температурный дрейф	Typ. 0,25 mm/K
  Механическая прочность	Одиночный удар: 30 г / 6 мс согласно DIN EN 60068-2-27 (Ea), 6 осей Удары многократного действия: 25 г / 6 мс согласно DIN EN 60068-2-27 (усталость), 500 ударов, 6 осей

  • 1) При температуре –40 °C требуется время на прогрев, обычно 20 минут (при напряжении питания Uv = 24 В).

• Классификации

  ECl@ss 5.0	27270801
  ECl@ss 5.1.4	27270801
  ECl@ss 6.0	27270801
  ECl@ss 6.2	27270801
  ECl@ss 7.0	27270801
  ECl@ss 8.0	27270801
  ECl@ss 8.1	27270801
  ECl@ss 9.0	27270801
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Диаграмма рабочих зон Диапазон измерения DL1000 по времени цикла измерения и типу отражателя Тип подключения Разъем 4: Ethernet Тип подключения Разъем 2: Auxiliary Тип подключения Подключение 1: питание, RS-422/SSI, Q1/In1, Q2/QA Размер светового пятна Точность воспроизведения DL1000 для различных типов рефлекторов, при времени цикла измерения 1 мс Точность воспроизведения DL1000 для различных типов рефлекторов, при времени цикла измерения 4 мс Точность воспроизведения DL1000 для различных типов рефлекторов, при времени цикла измерения 16 мс Принцип действия Вид: Галерея Список Показать всё Скрыть всё
