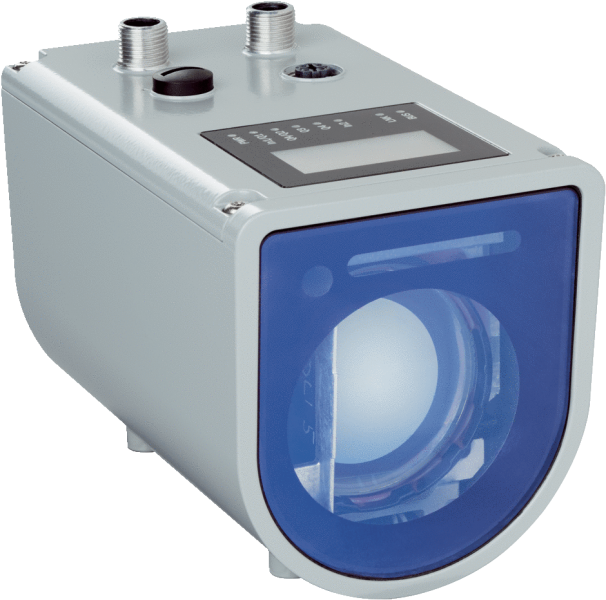

1075436 — DT1000-S11101 Датчик расстояния лазерный 0,2–155 м

Показать всё Скрыть всё

• Производительность

  Диапазон измерения	0,2 m ... 155 m, 6 % отражения 1) 2) 3) 0,2 m ... 460 m, 90 % отражения 1) 2) 3)
  Разрешение	0,001 mm ... 100 mm, регулируемый 4)
  Точность воспроизведения	1 мм ... 15 мм, см. характеристики воспроизводимости 1) 5) 6) 7)
  Точность	± 10 mm (0,2–50 м) 8) ± 20 mm (50 m ... 100 m) 8) ± 24 mm (100 m ... 200 m) 8)
  Оценка	3 ms ... 384 ms 7)
  Времени цикла измерения	1 ms 4 ms 16 ms 64 ms 128 ms
  Источник света	Измерительный лазер, инфракрасный (905 nm) Выравнивающий лазер, красный (650 nm)
  Класс лазера	1, в том числе при одновременной работе измерительного и выравнивающего лазера (IEC 60825-1:2014, EN 60825-1:2014)
  Тип. размер светового пятна (расстояние)	5 mm x 20 mm (при 1 м) 9) 20 mm x 20 mm (на 10 м) 9) 140 mm x 30 mm (при 50 м) 9) 280 mm x 60 mm (на расст. 100 м) 9) 560 mm x 120 mm (при 200 м) 9)
  Фильтр	Фильтр дождя и снега Туманный фильтр Скользящее среднее значение расстояния Фильтр Калмана Скользящее среднее значение скорости
  Макс. температура объекта	+1.400 °C 10)
  Доп. функция	Выбор значимого диапазона расстояний и уровня сигнала, выбор первого и последнего эхосигнала в выбранном диапазоне расстояний и уровня сигнала
  Средний срок службы лазера (при 25 °C)	100.000 h 11)

  • 1) При внешнем освещении не более 100 клк (солнечный свет).
  • 2) См. диаграмму диапазона измерения.
  • 3) В зависимости от коэффициента диффузного отражения и времени цикла измерения.
  • 4) Разрешение интерфейса передачи данных.
  • 5) Статистическая ошибка 1 σ, постоянные условия окружающей среды, время прогрева > ок. 15 мин.
  • 6) Отражение 6 % ... 90 %.
  • 7) В зависимости от выбранных настроек фильтра и времени цикла измерения.
  • 8) При T = +23 °C после времени прогрева > ок. 15 мин.
  • 9) См. диаграмму размера светового пятна.
  • 10) Для объектов, имеющих температуру > +1200 °C, необходимо использовать дополнительный фильтр для применения при высоких температурах. При использовании дополнительного фильтра верхняя граница диапазона измерения снижается примерно на 25 %.
  • 11) Измерительный лазер.

• Интерфейсы

  Ethernet ✔ , TCP/IP Функция Настройка, Вывод результатов измерений Скорость передачи данных 10/100 Мбит/с
  Последовательный ✔ , RS-422 Примечание С возможностью переключения на SSI Функция Настройка, Вывод результатов измерений
  SSI ✔ Примечание С возможностью переключения на RS-422 Функция Вывод результатов измерений
  Входы/выходы In1/Q1 Цифровой вход, цифровой выход (переключаемые) QA/Q2 Аналоговый выход, цифровой выход (переключаемые) Q3 Цифровой выход Q4 Цифровой выход In2 Цифровой вход
  Цифровые входы	Внутренний стягивающий резистор (Pull-Down)Напряжение переключения HIGH: мин. 13 В ... макс. напряжение питаниянапряжение переключения LOW: макс. 5 Вфункции переключения: деактивация измерительного лазера, активация выравнивающего лазера, предустановка
  Цифровые выходы	Push–pullМакс. ток переключения 100 мА, с защитой от короткого замыканиянапряжение переключения UV - 4 В
  Аналоговый выход 4 мА ... 20 мА, масштабируемый 1) Разрешение аналогового выхода 16 bit

  • 1) Макс. нагрузка = (Uv - 7 В) / 21,5 мА.

• Механика/электроника

  Напряжение питания UV	Пост. ток 18 V ... 30 V, с защитой от инверсии полярности
  Остаточная пульсация	≤ 5 Vss 1)
  Потребляемая мощность	С выключенным нагревом (≤ 10 W) 2) С включенным нагревом (≤ 17 W) 2)
  Время инициализации	< 15 s
  Материал корпуса	Алюминиевый сплав (AlSi12) Камень, керамика, стекло Polycarbonat PA
  Тип подключения	Круглый штекерный соединитель M12 x 1
  Индикация	Графический, резистивный сенсорный экран, Светодиоды состояния
  Вес	980 g
  Тип защиты	IP65, IP67 (IEC 60529) 3)
  Класс защиты	III (EN 61140)

  • 1) Не допускается превышение или занижение допуска UВ.
  • 2) Без внешней нагрузки.
  • 3) Во вставленном состоянии с подходящей ответной частью.

• Данные окружающей среды

  Рабочий диапазон температур	–40 °C ... +55 °C 1) –40 °C ... +95 °C, Работа с охлаждающим корпусом
  Диапазон температур при хранении	–40 °C ... +75 °C
  Макс. отн. влажность воздуха (без образования конденсата)	≤ 95 %
  Влияние давления воздуха	0,3 ppm/hPa
  Влияние температуры	–1 ppm/K
  Температурный дрейф	Typ. 0,25 mm/K
  Механическая прочность	Одиночный удар: 30 г / 6 мс согласно DIN EN 60068-2-27 (Ea), 6 осей Удары многократного действия: 25 г / 6 мс согласно DIN EN 60068-2-27 (усталость), 500 ударов, 6 осей

  • 1) При температуре –40 °C требуется время на прогрев, обычно 20 минут (при напряжении питания Uv = 24 В).

• Классификации

  ECl@ss 5.0	27270801
  ECl@ss 5.1.4	27270801
  ECl@ss 6.0	27270801
  ECl@ss 6.2	27270801
  ECl@ss 7.0	27270801
  ECl@ss 8.0	27270801
  ECl@ss 8.1	27270801
  ECl@ss 9.0	27270801
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Диаграмма рабочих зон Диапазон измерения DT1000 по времени цикла измерения и коэффициенту диффузного отражения объекта Тип подключения Разъем 4: Ethernet Тип подключения Разъем 2: Auxiliary Тип подключения Подключение 1: питание, RS-422/SSI, Q1/In1, Q2/QA Размер светового пятна Точность воспроизведения DT1000 при времени цикла измерения 64 мс Точность воспроизведения DT1000 при времени цикла измерения 128 мс Точность воспроизведения DT1000 при времени цикла измерения 16 мс Точность воспроизведения DT1000 при времени цикла измерения 4 мс Точность воспроизведения DT1000 при времени цикла измерения 1 мс Принцип действия Вид: Галерея Список Показать всё Скрыть всё
