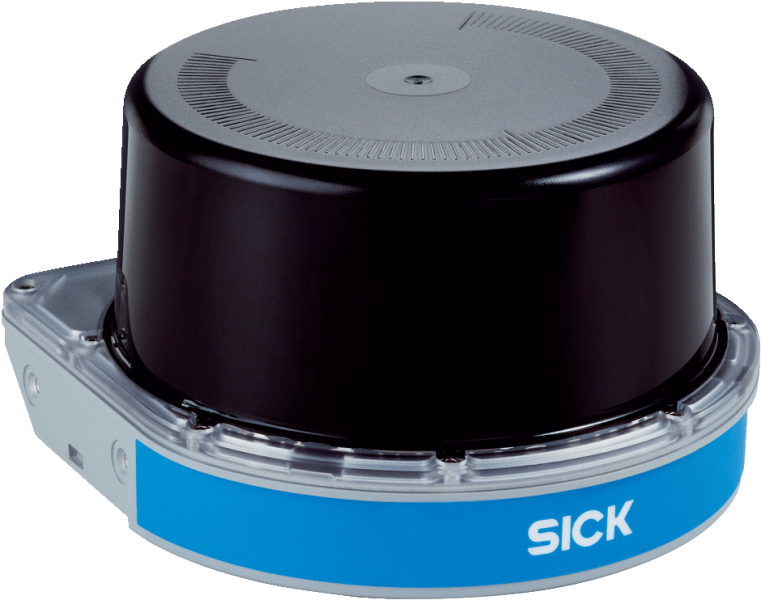

Описание
Технические чертежи
Габаритный чертеж Диаграмма рабочих зон Диаграмма рабочих зон Тип подключения I/O Тип подключения Ethernet Тип подключения Power Показать всё Скрыть всёХарактеристики
| ETIM | EC002550 |
|---|---|
| ECl@ss | 27270913 |
| UNSPSC | 46171620 |
| Ethernet | ✔ , TCP/IP, UDP/IP |
| Цвет | Светло-голубой (RAL 5012) |
| Вес, кг | 1,2 kg |
| Корпус | AlMG4,5 |
| Оценка | 4 слоя, typ. 20 ms 1)80 мс (1 слой), typ. 80 ms |
| Размер | 151,9 mm x 150 mm x 92,5 mm |
| Фильтр | Туманный фильтрСажевый фильтрФильтр среднего значенияМедианный фильтрОценка нулевой точки земли |
| Обогрев | Самонагрев |
| Функция | Host, OPC, NTP, вывод результатов измерений (расстояние, RSSI) |
| Тип защиты | IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013) |
| Назначение | Indoor |
| Вертикально | 7,5° (более 4 плоскостей измерения) |
| Мощность, Вт | ≤ 13 W, пусковой период макс. 30 Вт за 1 с |
| Класс лазера | 1 (IEC 60825-1:2014, EN 60825-1:2014) |
| Размер пятна | 10,4 mrad x 8,7 mrad |
| Источник света | Инфракрасный (850 nm) |
| Горизонтальный | 275° |
| Ударопрочность | IEC 60068-2-27:2008 |
| Рабочая область | 0,2 m ... 64 m |
| Количество полей | До 24 полей |
| Степень защиты (IP) | III |
| Виброустойчивость | IEC 60068-2-6:2007 |
| Угловое разрешение | 0,25° |
| Диффузное отражение | 2 % ... > 1.000 % (Отражатель) |
| Конфигурационное ПО | SOPAS ET, веб-сервер (индикация) |
| Оптическая индикация | LEDs |
| Рабочее напряжение, В | 10 V ... 30 V |
| Температура хранения | –40 °C ... +75 °C |
| Частота сканирования | 50 Hz, 4 x 12,5 Гц |
| Встроенное приложение | Встроенный анализ полей с гибкими полями на 4 уровнях, Вывод данных |
| Статистическая ошибка | ≤ 30 mm |
| Указание по применению | Датчик не является оборудованием для обеспечения безопасности в определении действующих норм безопасности в области машиностроения. |
| Систематическая ошибка | ± 60 mm |
| Скорость передачи данных | 10/100 Мбит/с |
| При диффузном отражении 10 % | 16 m |
| Электрическое подключение | Цилиндрический соединитель M12 (D-кодир., выровнен) с поворотным блоком подключения |
| Диапазон рабочих температур | –10 °C ... +50 °C |
| Электромагнитная совместимость | EN 61000-6-1 (2007-10)EN 61000-6-2:2005-08EN 61000-6-4 (2007-01) + A1 (2011) |
| Одновременная обработка случаев | 6 |
| Количество обрабатываемых эхосигналов | 3 |
| При коэффициенте диффузного отражения 90 % | 30 m |
| Частота развертки/регенерации изображения | 55 000 ... 165 000 точек измерения/с |
| Угол раскрытияГоризонтальный275°Вертикально7,5° | Угол раскрытия |
| Нечувствительность ко внешним источникам света | 80 klx |
| Дальность сканированияПри диффузном отражении 10 %16 mПри коэффициенте диффузного отражения 90 %30 m | Дальность сканирования |
| Ethernet✔ , TCP/IP, UDP/IPФункцияHost, OPC, NTP, вывод результатов измерений (расстояние, RSSI)Скорость передачи данных10/100 Мбит/с | Ethernet |
