Каталог·Энкодеры и датчики наклона·TMM88B-ALC090 Датчик наклона 2 оси ± 90°, 0…10 В

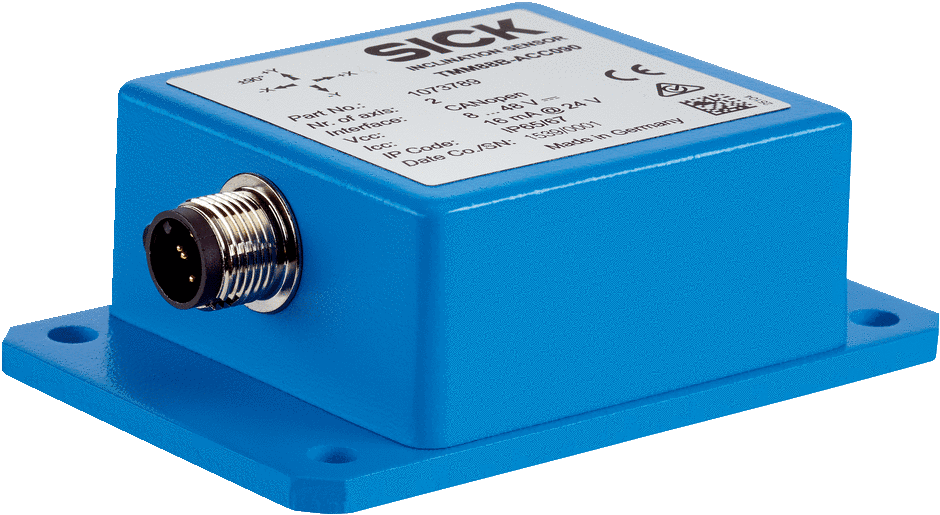

1073793 — TMM88B-ALC090 Датчик наклона 2 оси ± 90°

TMM88B-ALC090
SICK
Заказной №1073793
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Производительность
    Количество осей2
    Диапазон измерения± 90°
    Разрешение0,01°
    Точность

    ≤ ± 60°, typ. ± 0,1°, max. ± 0,2°

    ≤ ± 80°, typ. ± 0,2°, max. ± 0,4°

    Компенсированная поперечная чувствительность (по двум осям)Typ. ± 0,09°, max. ± 0,45°
    Температурный коэффициент (нулевая точка)Typ. ±0,01°/K 1)
    Предельная частота0,1 Hz ... 25 Hz, 8-й порядок (с цифровым фильтром)
    Скорость считывания80 Hz
    Время инициализации270 ms
    • 1) Относительно эталонной температуры 25 °C.
  • Интерфейсы
    Электрический интерфейс0…10 В, линеариз.
    Данные параметрированияДиапазон измерения, Нулевая точка, Предельная частота, Заданное значение, Инверсия направления отсчета, Присвоение осей, Свободно настраиваемый выход
    Программируемый/параметрируемыйЧерез PGT-12-Pro
  • Электрические данные
    Электрический интерфейс0…10 В, линеариз.
    Вид подключенияРазъем M12, 5-конт.
    Диапазон рабочего напряжения17 V DC ... 35 V DC
    Потребление тока< 35 mA @ 24 V
    Защита от инверсии полярности✔
    Стойкость выходов при коротких замыканиях✔
    MTTFd: время до опасного выхода из строя348 лет (EN ISO 13849-1) 1)
    • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.
  • Механические данные
    Масса200 g
    Материал, корпусАлюминий
  • Данные окружающей среды
    ЭМСEN 61326-1, EN ISO 14982, EN ISO 13309
    Тип защитыIP65/IP67 (согласно IEC 60529)
    Диапазон рабочей температуры–40 °C ... +80 °C
    Диапазон температуры при хранении–40 °C ... +85 °C
    Ударопрочность100 g, 6 ms (согласно EN 60068-2-27)
    Вибростойкость10 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
  • Классификации
    ECl@ss 5.027270790
    ECl@ss 5.1.427270790
    ECl@ss 6.027270790
    ECl@ss 6.227270790
    ECl@ss 7.027270790
    ECl@ss 8.027270790
    ECl@ss 8.127270790
    ECl@ss 9.027270790
    ETIM 5.0EC001852
    ETIM 6.0EC001852
    UNSPSC 16.090141111613
Показать всё Скрыть всё

Технические чертежи

TMx88B-AxC Схема контактов Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001852
ECl@ss27270790
UNSPSC41111613
ЭМСEN 61326-1, EN ISO 14982, EN ISO 13309
Вес, кг200 g
Тип защитыIP65/IP67 (согласно IEC 60529)
Разрешение0,01°
Класс точности≤ ± 60°, typ. ± 0,1°, max. ± 0,2°≤ ± 80°, typ. ± 0,2°, max. ± 0,4°
Вибростойкость10 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
Ударопрочность100 g, 6 ms (согласно EN 60068-2-27)
Вид подключенияРазъем M12, 5-конт.
Количество осей2
Материал, корпусАлюминий
Потребление тока< 35 mA @ 24 V
Диапазон измерения± 90°
Предельная частота0,1 Hz ... 25 Hz, 8-й порядок (с цифровым фильтром)
Время инициализации270 ms
Скорость считывания80 Hz
Данные параметрированияДиапазон измерения, Нулевая точка, Предельная частота, Заданное значение, Инверсия направления отсчета, Присвоение осей, Свободно настраиваемый выход
Электрический интерфейс0…10 В, линеариз.
Температурный коэффициентTyp. ±0,01°/K 1)
Диапазон рабочего напряжения17 V DC ... 35 V DC
Диапазон рабочей температуры–40 °C ... +80 °C
Защита от инверсии полярности✔
Программируемый/параметрируемыйЧерез PGT-12-Pro
Диапазон температуры при хранении–40 °C ... +85 °C
MTTFd: время до опасного выхода из строя348 лет (EN ISO 13849-1) 1)
Стойкость выходов при коротких замыканиях✔
Компенсированная поперечная чувствительностьTyp. ± 0,09°, max. ± 0,45°
