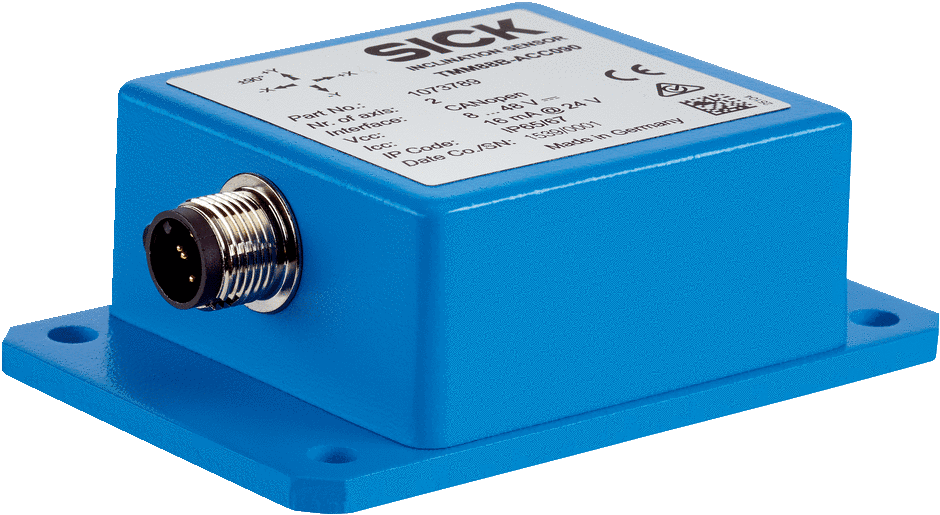

1073788 — TMS88B-ACC360 Датчик наклона 1 ось 360°

Показать всё Скрыть всё

• Производительность

  Количество осей	1
  Диапазон измерения	360°
  Разрешение	0,01°
  Точность	Typ. ± 0,15°, max. ± 0,25°
  Температурный коэффициент (нулевая точка)	Typ. ±0,008°/K 1)
  Предельная частота	0,1 Hz ... 25 Hz, 8-й порядок (с цифровым фильтром)
  Скорость считывания	80 Hz
  Время инициализации	80 ms

  • 1) Относительно эталонной температуры 25 °C.

• Интерфейсы

  Электрический интерфейс	CANopen
  Профиль устройства	CiA DS-301, DS-410 v4.2.0CiA (профиль устройства для датчиков наклона)CiA DSP-305 (сервис настройки уровней (LSS) и протоколы)
  Адресная настройка	0…127, default: 10
  Скорость передачи данных (в бодах)	10 kbit/s ... 1.000 kbit/s, По умолчанию: автоматическое определение скорости передачи данных
  Информация о состоянии	Состояние CANopen через светодиод состояния
  Заглушка шины	Через внешнее согласующее сопротивление
  Данные параметрирования	Нулевая точка, Предельная частота, Заданное значение, Инверсия направления отсчета
  Программируемый/параметрируемый	Через PGT-12-Pro

• Электрические данные

  Электрический интерфейс	CANopen
  Вид подключения	Разъем M12, 5-конт.
  Диапазон рабочего напряжения	8 V DC ... 36 V DC
  Потребление тока	< 16 mA @ 24 V
  Защита от инверсии полярности	✔
  MTTFd: время до опасного выхода из строя	663 лет (EN ISO 13849-1) 1)

  • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Масса	200 g
  Материал, корпус	Алюминий

• Данные окружающей среды

  ЭМС	EN 61326-1, EN ISO 14982, EN ISO 13309
  Тип защиты	IP65/IP67 (согласно IEC 60529)
  Диапазон рабочей температуры	–40 °C ... +80 °C
  Диапазон температуры при хранении	–40 °C ... +85 °C
  Ударопрочность	100 g, 6 ms (согласно EN 60068-2-27)
  Вибростойкость	10 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)

• Классификации

  ECl@ss 5.0	27270790
  ECl@ss 5.1.4	27270790
  ECl@ss 6.0	27270790
  ECl@ss 6.2	27270790
  ECl@ss 7.0	27270790
  ECl@ss 8.0	27270790
  ECl@ss 8.1	27270790
  ECl@ss 9.0	27270790
  ETIM 5.0	EC001852
  ETIM 6.0	EC001852
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

TMx88B-AxC Схема контактов Вид: Галерея Список Показать всё Скрыть всё
