Каталог·Энкодеры и датчики наклона·TMM55E-POH045 Датчик наклона 2 оси ± 45°, разрешение 0,05°, выход 0–10 В

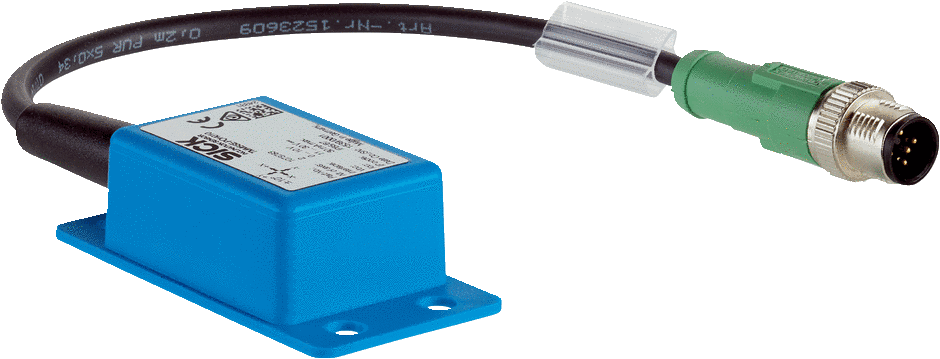

1073784 — TMM55E-POH045 Датчик наклона 2 оси ± 45°

TMM55E-POH045
SICK
Заказной №1073784
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Производительность
    Количество осей2
    Диапазон измерения± 45°
    Разрешение0,05°
    Точность± 0,3°
    Компенсированная поперечная чувствительность (по двум осям)Typ. ± 0,9°, max. ± 1,8°
    Температурный коэффициент (нулевая точка)Max. ± 0,009°/K
    Предельная частота18 Hz
    Скорость считывания1,95 kHz
    Время инициализации75 ms
  • Интерфейсы
    Электрический интерфейс0–10 В, в форме синусоиды
  • Электрические данные
    Электрический интерфейс0–10 В, в форме синусоиды
    Вид подключенияКабель 5-жильный, 0,2 м, со штекером M12, 5-конт.
    Диапазон рабочего напряжения11 V DC ... 30 V DC
    Потребление тока15 … 25 mA
    Защита от инверсии полярности✔
    Стойкость выходов при коротких замыканиях✔
    MTTFd: время до опасного выхода из строя290 лет (EN ISO 13849-1) 1)
    • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.
  • Механические данные
    Габариты65 mm x 35 mm x 20 mm
    Масса55 g (с кабелем)
    Материал, корпусПластик (АБС)
    Материал, кабельПолиуретан
  • Данные окружающей среды
    ЭМСEN 61326-1, EN ISO 14982, EN ISO 13309
    Тип защитыIP65/IP67 (согласно IEC 60529)
    Диапазон рабочей температуры–40 °C ... +80 °C
    Диапазон температуры при хранении–40 °C ... +85 °C
    Ударопрочность100 g, 6 ms (согласно EN 60068-2-27)
    Вибростойкость10 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
  • Классификации
    ECl@ss 5.027270790
    ECl@ss 5.1.427270790
    ECl@ss 6.027270790
    ECl@ss 6.227270790
    ECl@ss 7.027270790
    ECl@ss 8.027270790
    ECl@ss 8.127270790
    ECl@ss 9.027270790
    ETIM 5.0EC001852
    ETIM 6.0EC001852
    UNSPSC 16.090141111613
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Схема контактов Диаграмма Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001852
ECl@ss27270790
UNSPSC41111613
ЭМСEN 61326-1, EN ISO 14982, EN ISO 13309
Вес, кг55 g (с кабелем)
Размер65 mm x 35 mm x 20 mm
Тип защитыIP65/IP67 (согласно IEC 60529)
Разрешение0,05°
Класс точности± 0,3°
Вибростойкость10 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
Ударопрочность100 g, 6 ms (согласно EN 60068-2-27)
Вид подключенияКабель 5-жильный, 0,2 м, со штекером M12, 5-конт.
Количество осей2
Материал, кабельПолиуретан
Материал, корпусПластик (АБС)
Потребление тока15 … 25 mA
Диапазон измерения± 45°
Предельная частота18 Hz
Время инициализации75 ms
Скорость считывания1,95 kHz
Электрический интерфейс0–10 В, в форме синусоиды
Температурный коэффициентMax. ± 0,009°/K
Диапазон рабочего напряжения11 V DC ... 30 V DC
Диапазон рабочей температуры–40 °C ... +80 °C
Защита от инверсии полярности✔
Диапазон температуры при хранении–40 °C ... +85 °C
MTTFd: время до опасного выхода из строя290 лет (EN ISO 13849-1) 1)
Стойкость выходов при коротких замыканиях✔
Компенсированная поперечная чувствительностьTyp. ± 0,9°, max. ± 1,8°
