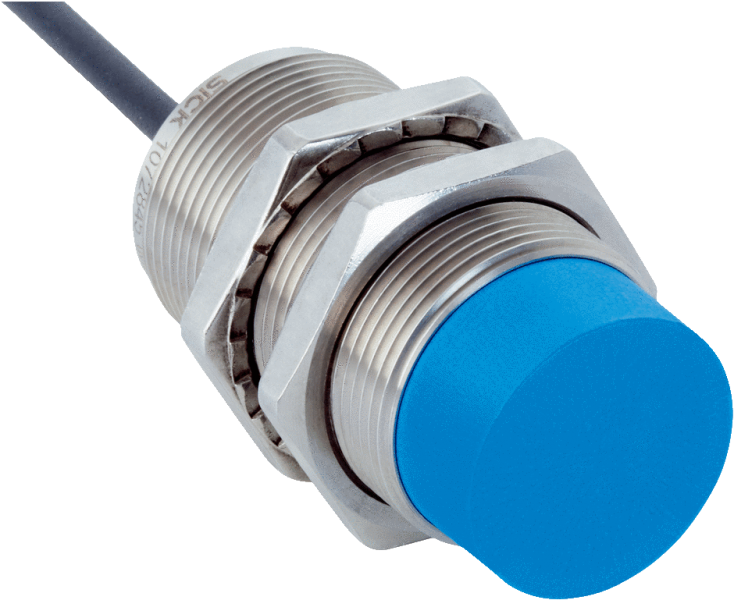

Указания по установке Монтаж не вровень с плоскостью Сигнализация при настройке Схема соединений cd-001 кривая срабатывания Габаритный чертеж IMB30 стандарт, кабель, не вровень с плоскостью Показать всё Скрыть всёХарактеристики
| A | 20 mm |
|---|---|
| B | 62 mm |
| C | 30 mm |
| D | 60 mm |
| E | 20 mm |
| F | 160 mm |
| ETIM | EC002714 |
| Mode | COM2 (38,4 kBaud) |
| ECl@ss | 27270101 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2 |
| Медь | Ок. 0,36 |
| Латунь | Ок. 0,46 |
| Алюминий | Ок. 0,44 |
| Материал | Нержавеющая сталь, V2A (1.4305) |
| № файла UL | E181493 |
| Тип защиты | IP68 1)IP69K 2) |
| Гистерезис | 3 % ... 20 % |
| Диаметр, мм | Ø 30 mm |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Тип корпуса | Цилиндрический с резьбой |
| Длина корпуса | 60 mm |
| Размер резьбы | M30 1,5 |
| Функция выхода | Нормально открытый |
| 2) Согласно ISO 20653 | 2013-03. |
| Материал кабеля | Полиуретан |
| Особые свойства | Устойчивость к воздействию охлаждающих и смазочных материалов, визуальная сигнализация при настройкеВозможна коммуникация через IO-Link 1.0 |
| Постоянный ток Ia | ≤ 200 mA |
| Потребление тока | ≤ 10 mA 2) |
| Степень защиты (IP) | II 6) |
| Нержавеющая сталь | Ок. 0,78 |
| Воспроизводимость | ≤ 2 % 3) 4) |
| Исполнение монтажа | С выступающей частью |
| Падение напряжения | ≤ 2 V 1) |
| Интерфейс / Протокол | IO-Link V1.0 |
| Конструкция корпуса | Стандарт |
| Макс. момент затяжки | Typ. 100 Nm 5) |
| Переключающий выход | PNP |
| Напряжение питания, В | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 10 % |
| Частота переключения | 500 Hz |
| Полезная длина резьбы | 44 mm |
| Отклонение температуры | ± 10 % |
| Электрическое исполнение | Пост. ток, 3-проводный |
| Расстояние срабатывания Sn | 20 mm |
| Электрическое подсоединение | Кабель, 3-жильный, 2 m |
| Длина технологических данных | 1 Byte |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Подавление импульса включения | ✔ |
| Диапазон температур при работе | –40 °C ... +100 °C |
| Материал, активная поверхность | Пластик, LCP |
| Структура технологических данных | Bit 0 = Sr reachedBit 1 = Sa reached |
| Ударопрочность и виброустойчивость | 100 г/5 мс/500 циклов, 150 г/1 млн циклов, 10...55 Гц, 1 мм/55...500 Гц/60 г |
| Расстояние срабатывания обеспечено Sa | 16,2 mm |
| Коммуникационный интерфейс, детальное описание | COM2 (38,4 kBaud) |
