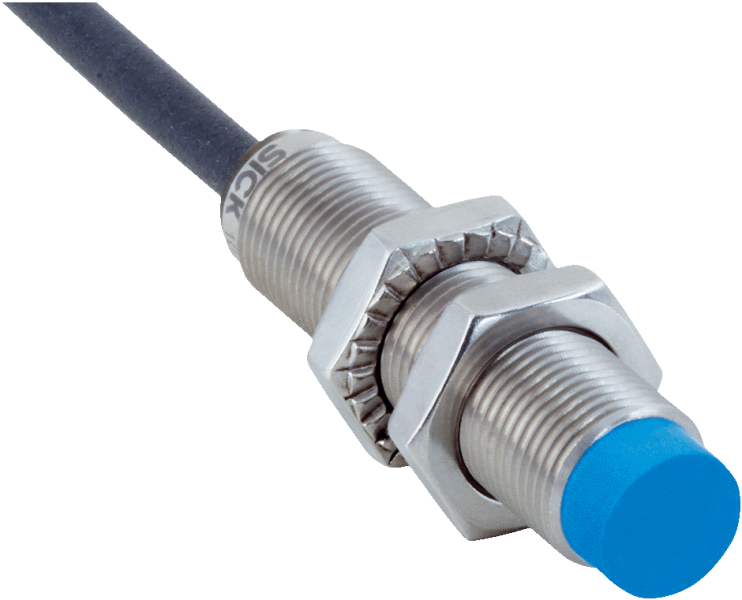

1072745 — IMB12-08NNSVU2S Датчик приближения M12

Показать всё Скрыть всё

• Характеристики

  Тип корпуса	Цилиндрический с резьбой
  Конструкция корпуса	Стандарт
  Размер резьбы	M12 1
  Диаметр	Ø 12 mm
  Расстояние срабатывания Sn	8 mm
  Расстояние срабатывания обеспечено Sa	6,48 mm
  Монтаж	С выступающей частью
  Частота переключения	2.000 Hz
  Тип подключения	Кабель, 3-жильный, 2 m
  Переключающий выход	NPN
  Функция выхода	Нормально открытый
  Электрическое исполнение	Пост. ток, 3-проводный
  Тип защиты	IP68 1) IP69K 2)
  Особые свойства	Устойчивость к воздействию охлаждающих и смазочных материалов, визуальная сигнализация при настройке

  • 1) Согласно EN 60529.
  • 2) Согласно ISO 20653:2013-03.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC
  Остаточная пульсация	≤ 10 %
  Падение напряжения	≤ 2 V 1)
  Потребление тока	≤ 10 mA 2)
  Гистерезис	3 % ... 20 %
  Воспроизводимость	≤ 2 % 3) 4)
  Отклонение температуры (от Sr)	± 10 %
  ЭМС	Согласно EN 60947-5-2
  Постоянный ток Ia	≤ 200 mA
  Материал кабеля	Полиуретан
  Защита от короткого замыкания	✔
  Защита от инверсии полярности	✔
  Подавление импульса включения	✔
  Ударопрочность и виброустойчивость	100 г/5 мс/500 циклов, 150 г/1 млн циклов, 10...55 Гц, 1 мм/55...500 Гц/60 г
  Диапазон температур при работе	–40 °C ... +100 °C
  Материал корпуса	Нержавеющая сталь, V2A (1.4305)
  Материал, активная поверхность	Пластик, LCP
  Длина корпуса	50 mm
  Полезная длина резьбы	41 mm
  Макс. момент затяжки	Typ. 32 Nm 5)
  Класс защиты	II 6)
  № файла UL	E181493

  • 1) При Ia max.
  • 2) Без нагрузки.
  • 3) Ub и Ta постоянны.
  • 4) От Sr.
  • 5) При применении зубчатой стороны гайки.
  • 6) Расчетное напряжение постоянного тока 50 В.

• Коэффициенты редукции

  Примечание	Значения являются ориентировочными и могут изменяться
  Нержавеющая сталь (V2A)	Ок. 0,67
  Алюминий (Al)	Ок. 0,42
  Медь (Cu)	Ок. 0,35
  Латунь (Ms)	Ок. 0,42

• Указания по установке

  Примечание	Соответствующие графические материалы см. в разд. «Указания по установке»
  A	12 mm
  B	24 mm
  C	12 mm
  D	24 mm
  E	16 mm
  F	64 mm

• Классификации

  ECl@ss 5.0	27270101
  ECl@ss 5.1.4	27270101
  ECl@ss 6.0	27270101
  ECl@ss 6.2	27270101
  ECl@ss 7.0	27270101
  ECl@ss 8.0	27270101
  ECl@ss 8.1	27270101
  ECl@ss 9.0	27270101
  ETIM 5.0	EC002714
  ETIM 6.0	EC002714
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

Указания по установке Монтаж не вровень с плоскостью Сигнализация при настройке Схема соединений cd-001 кривая срабатывания Габаритный чертеж IMB12 стандарт, кабель, не вровень с плоскостью Вид: Галерея Список Показать всё Скрыть всё
