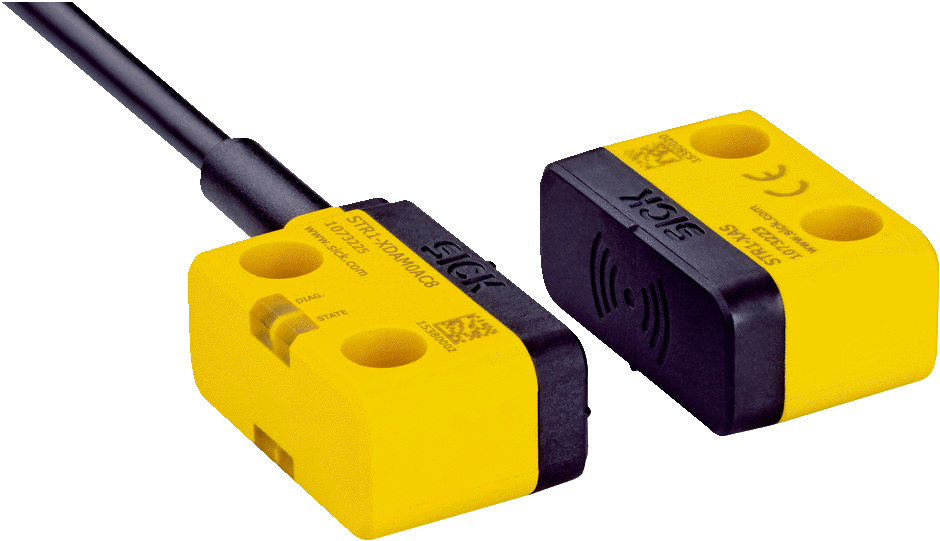

1072712 — STR1-SASU10P5 Датчик-выключатель безопасности транспондерный

Показать всё Скрыть всё

• Характеристики

  Часть системы	Датчик и пускатель
  Принцип работы датчика	Транспондер
  Количество безопасных выходов	2
  Вспомогательный контакт (AUX)	1
  Безопасное расстояние включения Sao Активная сенсорная поверхность с фронтальной стороны 10 mm Активная чувствительная поверхность сбоку 6 mm
  Безопасное расстояние выключения Sar 25 mm
  Активные сенсорные поверхности	3
  Направления включения	5
  Кодирование	Однозначно закодированный

• Параметры техники безопасности

  Класс надежности	SIL3 (IEC 61508), SILCL3 (EN 62061)
  Категория	Категория 4 (EN ISO 13849)
  Уровень производительности	PL e (EN ISO 13849)
  PFHd (средняя вероятность опасного отказа в час)	5,21 x 10-9 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)
  Тип конструкции	Тип конструкции 4 (EN ISO 14119)
  Степень кодирования пускателя	Высокая степень кодирования (EN ISO 14119)
  Безопасное состояние в случае возникновения ошибки	Как минимум один полупроводниковый выход безопасности (OSSD) находится в состоянии AUS (ВЫКЛ.).

• Интерфейсы

  Тип подключения Кабель, 5-жильный Длина кабеля 10 m Материал кабеля ПВХ
  Индикация диагностики	✔
  Индикация состояния	✔

• Электрические данные

  Класс защиты	III (IEC 61140)
  Классификация по cULus	Класс 2
  Напряжение питания UV	24 V DC (19,2 V DC ... 28,8 V DC)
  Потребление тока	50 mA
  Тип выхода	Полупроводниковый выход (OSSD)
  Выходной ток	≤ 100 mA
  Оценка	40 ms 1)
  Время разблокировки	100 ms 2)
  Время риска	80 ms 3)
  Задержка включения	2,5 s 4)

  • 1) В каскадном подключении каждый последующий аварийный выключатель увеличивает время срабатывания системы. Другие значения времени отклика приведены в руководстве по эксплуатации.
  • 2) Время реакции при приближении в зону активации.
  • 3) Время распознавания внешней ошибки (например, короткое замыкание или перекрестное замыкание выходов OSSD). Примите во внимание подробную информацию, приведенную в руководстве по эксплуатации!
  • 4) Указанное время действительно для датчика после подачи напряжения питания на предохранительный выключатель. При каскадном включении на каждый датчик должна добавляться 0,1 с. Для однозначно кодированных и постоянно кодированных датчиков необходимо дополнительно добавлять 0,5 с на каждый «обученный» пускатель.

• Механические данные

  Размеры (Ш x В x Г)	40 mm x 18 mm x 26 mm
  Вес	436 g
  Материал корпуса	VISTAL®

• Данные окружающей среды

  Тип защиты	IP67 (EN 60529) IPX9K (ISO 20653)
  Диапазон рабочих температур	–10 °C ... +70 °C
  Температура хранения	–25 °C ... +70 °C
  Виброустойчивость	10 Hz ... 55 Hz, 1 mm (IEC 60068-2-6)
  Ударопрочность	30 g, 11 ms (IEC 60068-2-27)
  ЭМС	EN IEC 61326-3-1 EN IEC 60947-5-2 EN IEC 60947-5-3

• Классификации

  ECl@ss 5.0	27272403
  ECl@ss 5.1.4	27272403
  ECl@ss 6.0	27272403
  ECl@ss 6.2	27272403
  ECl@ss 7.0	27272403
  ECl@ss 8.0	27272403
  ECl@ss 8.1	27272403
  ECl@ss 9.0	27272403
  ETIM 5.0	EC001829
  ETIM 6.0	EC001829
  UNSPSC 16.0901	39122205

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Датчик с кабелем Габаритный чертеж Пускатель «Стандартный» Область срабатывания Пускатель «Стандартный», активная поверхность датчика сбоку Область срабатывания Пускатель «Стандартный», активная поверхность датчика спереди Схема соединений Вид: Галерея Список Показать всё Скрыть всё
