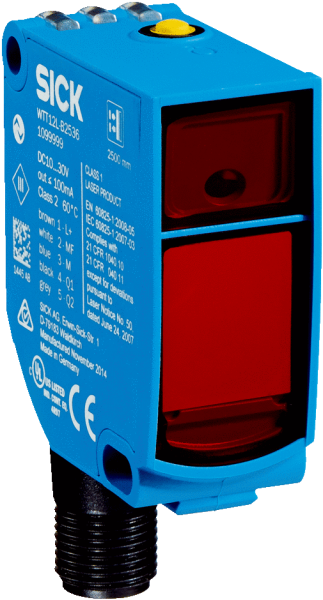

1072636 — WTT12L-B2542 Фотоэлектрический датчик с отражением

Показать всё Скрыть всё

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от объекта, Подавление заднего фона
  Размеры (Ш x В x Г)	20 mm x 49,6 mm x 44,2 mm
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	50 mm ... 1.800 mm 1)
  Расстояние срабатывания	100 mm ... 1.800 mm 2)
  Вид излучения	Видимый красный свет
  Источник света	Лазер 3)
  Размеры светового пятна (расстояние)	Ø 12 mm (1.800 mm)
  Длина волны	658 nm
  Класс лазера	1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)
  Настройка	Кнопка настройки (1 шт.)

  • 1) Распознаваемый объект с коэффициентом диффузного отражения 6–90 % (на основе стандарта белого, DIN 5033).
  • 2) Регулируется.
  • 3) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребление тока	≤ 70 mA 3)
  Переключающий выход	PUSH/PULL, PNP, NPN 4)
  Количество переключающих выходов	2 (Q, /Q) 4)
  Тип переключения	СВЕТЛО/ТЕМНО 4)
  Выходной ток Iмакс.	≤ 100 mA
  Оценка	≤ 16,7 ms 5)
  Частота переключения	30 Hz 6)
  Аналоговый выход	-
  Вход	Излучатель выкл.
  Тип подключения	Разъем M12, 5-конт.
  Схемы защиты	A 7) B 8) C 9)
  Класс защиты	III
  Вес	48 g
  Материал корпуса	Пластик, VISTAL®
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP67
  Диапазон температур при работе	–35 °C ... +50 °C 10)
  Диапазон температур при хранении	–40 °C ... +70 °C
  Время на разогрев	< 15 min 11)
  Время инициализации	< 300 ms
  № файла UL	NRKH.E181493

  • 1) Предельные значения. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки. При UV = 24 В.
  • 4) Q, /Q = 1 порог срабатывания, «СВЕТЛО/ТЕМНО» (комплементарный).
  • 5) Продолжительность сигнала при омической нагрузке.
  • 6) При соотношении светло/темно 1:1.
  • 7) А = подключения UV с защитой от переполюсовки.
  • 8) B = входы и выходы с защитой от инверсии полярности.
  • 9) C = подавление импульсных помех.
  • 10) Начиная с Tu = 45 °C допустим выходной ток Imax = 50 мА.
  • 11) При значении TU = –10 °C требуется время на прогрев.

• Классификации

  ECl@ss 5.0	27270904
  ECl@ss 5.1.4	27270904
  ECl@ss 6.0	27270904
  ECl@ss 6.2	27270904
  ECl@ss 7.0	27270904
  ECl@ss 8.0	27270904
  ECl@ss 8.1	27270904
  ECl@ss 9.0	27270904
  ETIM 5.0	EC002719
  ETIM 6.0	EC002719
  UNSPSC 16.0901	39121528
