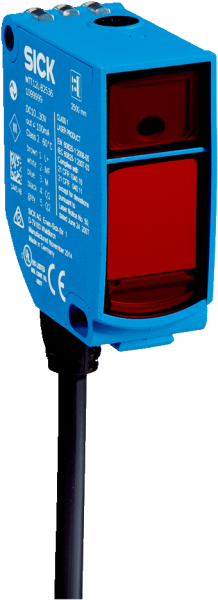

Каталог·Фотоэлектрические датчики·WTT12L-B1531 Фотоэлектрический датчик с подавлением заднего фона, лазерный, 2.500 мм, 10–30 В DC

1072606 — WTT12L-B1531 Фотоэлектрический датчик с подавлением заднего

WTT12L-B1531
SICK
Заказной №1072606
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
    Размеры (Ш x В x Г)20 mm x 49,6 mm x 44,2 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.50 mm ... 2.500 mm 1)
    Расстояние срабатывания100 mm ... 2.500 mm 2)
    Вид излученияВидимый красный свет
    Источник светаЛазер 3)
    Размеры светового пятна (расстояние)Ø 14 mm (2.500 mm)
    Длина волны658 nm
    Класс лазера1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)
    НастройкаПотенциометр, 4 оборота (1 шт.)
    • 1) Распознаваемый объект с коэффициентом диффузного отражения 6–90 % (на основе стандарта белого, DIN 5033).
    • 2) Регулируется.
    • 3) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация≤ 5 Vss 2)
    Потребление тока≤ 70 mA 3)
    Переключающий выходPUSH/PULL, PNP, NPN 4)
    Количество переключающих выходов2 (Q, /Q) 4)
    Тип переключенияСВЕТЛО/ТЕМНО 4)
    Выходной ток Iмакс.≤ 100 mA
    Оценка≤ 0,5 ms 5)
    Частота переключения1.000 Hz 6)
    Аналоговый выход-
    ВходИзлучатель выкл.
    Тип подключенияКабель, 5-жильный, 2 m 7)
    Материал кабеляPVC
    Сечение провода0,14 mm²
    Схемы защиты

    A 8)

    B 9)

    C 10)

    Класс защитыIII
    Вес111 g
    Материал корпусаПластик, VISTAL®
    Материал, оптикаПластик, PMMA
    Тип защитыIP67
    Диапазон температур при работе–35 °C ... +50 °C 11)
    Диапазон температур при хранении–40 °C ... +70 °C
    Время на разогрев< 15 min 12)
    Время инициализации< 300 ms
    № файла ULNRKH.E181493
    • 1) Предельные значения. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки. При UV = 24 В.
    • 4) Q, /Q = 1 порог срабатывания, «СВЕТЛО/ТЕМНО» (комплементарный).
    • 5) Продолжительность сигнала при омической нагрузке.
    • 6) При соотношении светло/темно 1:1.
    • 7) Запрещается деформировать кабель ниже 0 °C.
    • 8) А = подключения UV с защитой от переполюсовки.
    • 9) B = входы и выходы с защитой от инверсии полярности.
    • 10) C = подавление импульсных помех.
    • 11) Начиная с Tu = 45 °C допустим выходной ток Imax = 50 мА.
    • 12) При значении TU = –10 °C требуется время на прогрев.
  • Классификации
    ECl@ss 5.027270904
    ECl@ss 5.1.427270904
    ECl@ss 6.027270904
    ECl@ss 6.227270904
    ECl@ss 7.027270904
    ECl@ss 8.027270904
    ECl@ss 8.127270904
    ECl@ss 9.027270904
    ETIM 5.0EC002719
    ETIM 6.0EC002719
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Схема соединений cd-283 Характеристика Размер светового пятна Габаритный чертеж Воспроизводимость Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002719
ECl@ss27270904
UNSPSC39121528
ВходИзлучатель выкл.
Вес, кг111 g
Оценка≤ 0,5 ms 5)
Размер20 mm x 49,6 mm x 44,2 mm
МатериалПластик, VISTAL®
№ файла ULNRKH.E181493
НастройкаПотенциометр, 4 оборота (1 шт.)
Тип защитыIP67
Длина волны658 nm
Класс лазера1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)
Схемы защитыA 8)B 9)C 10)
Вид излученияВидимый красный свет
Форма корпусаПрямоугольный
Источник светаЛазер 3)
Материал кабеляPVC
Сечение провода0,14 mm²
Материал, оптикаПластик, PMMA
Аналоговый выход-
Потребление тока≤ 70 mA 3)
Тип переключенияСВЕТЛО/ТЕМНО 4)
Время на разогрев< 15 min 12)
Степень защиты (IP)III
Выходной ток Iмакс.≤ 100 mA
Время инициализации< 300 ms
Переключающий выходPUSH/PULL, PNP, NPN 4)
3) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация≤ 5 Vss 2)
Частота переключения1.000 Hz 6)
Дистанция работы, макс.50 mm ... 2.500 mm 1)
Размеры светового пятнаØ 14 mm (2.500 mm)
Расстояние срабатывания100 mm ... 2.500 mm 2)
Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
Электрическое подсоединениеКабель, 5-жильный, 2 m 7)
Диапазон температур при работе–35 °C ... +50 °C 11)
6) При соотношении светло/темно 11.
Диапазон температур при хранении–40 °C ... +70 °C
Количество переключающих выходов2 (Q, /Q) 4)
