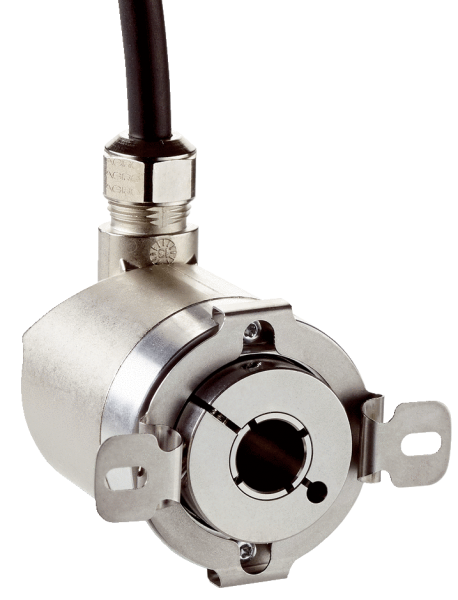

1072583 — AHM36A-BDPK014X12 Энкодер многооборотный 16384 шагов/об

Показать всё Скрыть всё

• Производительность

  Количество шагов на один оборот	16.384 (макс.)
  Количество оборотов	4.096 (макс.)
  Макс. разрешение (в однооборотном, многооборотном исполнении)	16.384 (14 bit), 4.096 (12 bit)
  Допуски G	0,35° (при 20 °C) 1)
  Повторяющееся стандартное отклонение σr	0,25° (при 20 °C) 2)

  • 1) Согласно DIN ISO 1319-1, верхний и нижний допуск зависят от условий монтажа, указанное значение приводится для симметричного расположения, то есть отклонения в верхнем и нижнем направлении одинаковы.
  • 2) По DIN ISO 55350-13, 68,3 % измеренных величин не выходят за рамки указанного диапазона.

• Интерфейсы

  Интерфейс связи	SSI
  Данные параметрирования	Количество шагов на один оборот Количество оборотов (только для многооборотных версий) PRESET Направление отсчета Тип кода Смещение позиционного бита Позиция бита ошибки Функция «круглые оси» (только многооборотная версия) Режим SSI
  Время инициализации	50 ms 1)
  SSI Тип кода Gray, двоичный Программируемый Параметрируемая кодовая характеристика CW/CCW параметрируется через программный инструментарий или по кабелю Тактовая частота 2 MHz 2) Set (электронная настройка) H-активный (L = 0 - 3 V, H = 4,0 - Us V) V/R (последовательность шагов в направлении вращения) L-активный (L = 0 - 1,5 V, H = 2,0 - Us V)

  • 1) После истечения этого времени можно считывать действительные положения.
  • 2) Минимальный, LOW-уровень (часы+): 500 нс.

• Электрические данные

  Тип подключения	Кабель, 8 жил, универсальный, 1,5 m
  Диапазон напряжения питания	4,5 V DC ... 32 V DC
  Потребляемая мощность	Без нагрузки
  Защита от инверсии полярности	✔
  MTTFd: время до опасного выхода из строя	270 лет (EN ISO 13849-1) 1)

  • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Механическое исполнение	Глухой полый вал
  Диаметр вала	10 mm
  Материал, вал	Нержавеющая сталь
  Материал, корпус	Цинк
  Материал, кабель	Полиуретан
  Пусковой момент	1 Ncm 1)
  Рабочий крутящий момент	< 1 Ncm 1)
  Допустимое перемещение вала осевое, статическое/динамическое	± 0,3 mm, ± 0,1 mm
  Допустимое перемещение вала радиальное, статическое/динамическое	± 0,3 mm, ± 0,1 mm
  Момент инерции ротора	15 gcm²
  Срок службы подшипника	2,0 x 10^9 оборотов
  Угловое ускорение	≤ 500.000 rad/s²

  • 1) Для энкодеров усовершенствованного типа необходимо регулярно выполнять техническое обслуживание уплотнения вала.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Тип защиты	IP66 / IP67, со стороны корпуса (согласно IEC 60529) 1) IP66 / IP67, со стороны вала (согласно IEC 60529) 2)
  Допустимая относительная влажность воздуха	90 % (Образование конденсата не допускается)
  Диапазон рабочей температуры	–40 °C ... +100 °C
  Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки
  Ударопрочность	100 g, 6 ms (согласно EN 60068-2-27)
  Вибростойкость	20 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)

  • 1) При установленном ответном штекере.
  • 2) Для энкодеров усовершенствованного типа необходимо регулярно выполнять техническое обслуживание уплотнения вала.

• Классификации

  ECl@ss 5.0	27270502
  ECl@ss 5.1.4	27270502
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270502
  ECl@ss 8.0	27270502
  ECl@ss 8.1	27270502
  ECl@ss 9.0	27270502
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Глухой полый вал, кабельный ввод Схема контактов Вид: Галерея Список Показать всё Скрыть всё
