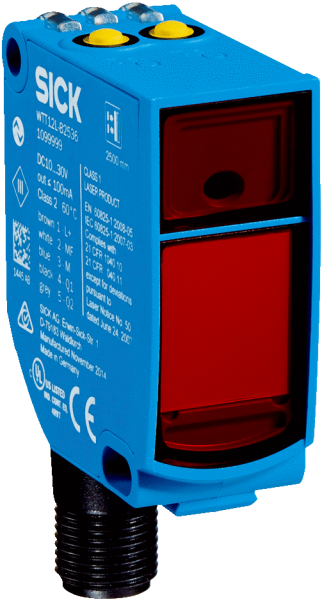

1072532 — WTT12LC-B2563 Фотоэлектрический датчик расстояния

Показать всё Скрыть всё

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от объекта, Подавление заднего фона
  Размеры (Ш x В x Г)	20 mm x 49,6 mm x 44,2 mm
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	50 mm ... 3.800 mm 1)
  Расстояние срабатывания	100 mm ... 3.800 mm 2)
  Диапазон измерения значений расстояния	50 mm ... 3.800 mm 1)
  Разрешение значения расстояния	1 mm
  Воспроизводимость значений расстояния	1,1 mm ... 3,0 mm 3) 4) 5)
  Точность значения расстояния	Typ. ± 15 mm
  Вид излучения	Видимый красный свет
  Источник света	Лазер 6)
  Размеры светового пятна (расстояние)	Ø 18 mm (3.800 mm)
  Длина волны	658 nm
  Класс лазера	1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)
  Настройка	Клавиша простого обучения (2 штуки) IO-Link

  • 1) Распознаваемый объект с коэффициентом диффузного отражения 6–90 % (на основе стандарта белого, DIN 5033).
  • 2) Регулируется.
  • 3) Соответствует 1 σ.
  • 4) См. характеристики воспроизводимости.
  • 5) Отражение 6 % ... 90 %.
  • 6) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1) 2)
  Остаточная пульсация	≤ 5 Vss 3)
  Потребление тока	≤ 70 mA 4)
  Переключающий выход	PUSH/PULL, PNP, NPN 5)
  Количество переключающих выходов	2 (Q1, Q2) 5)
  Тип переключения	СВЕТЛО 5)
  Выходной ток Iмакс.	≤ 100 mA
  Оценка	≤ 5 ms 6)
  Частота переключения	100 Hz 7)
  Аналоговый выход	-
  Вход	MFin = многофункциональный вход, программируемый
  Тип подключения	Разъем M12, 5-конт.
  Схемы защиты	A 8) B 9) C 10)
  Класс защиты	III
  Вес	48 g
  Материал корпуса	Пластик, VISTAL®
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP67
  Диапазон температур при работе	–35 °C ... +50 °C 11)
  Диапазон температур при хранении	–40 °C ... +70 °C
  Время на разогрев	< 15 min 12)
  Время инициализации	< 300 ms
  № файла UL	NRKH.E181493

  • 1) Предельные значения. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Uv min при режиме IO-Link = 18 В.
  • 3) Не допускается превышение или занижение допуска Uv.
  • 4) Без нагрузки. При UV = 24 В.
  • 5) Q1, Q2 = 2 порога срабатывания, «СВЕТЛО».
  • 6) Продолжительность сигнала при омической нагрузке.
  • 7) При соотношении светло/темно 1:1.
  • 8) А = подключения UV с защитой от переполюсовки.
  • 9) B = входы и выходы с защитой от инверсии полярности.
  • 10) C = подавление импульсных помех.
  • 11) Начиная с Tu = 45 °C допустим выходной ток Imax = 50 мА.
  • 12) При значении TU = –10 °C требуется время на прогрев.

• Классификации

  ECl@ss 5.0	27270904
  ECl@ss 5.1.4	27270904
  ECl@ss 6.0	27270904
  ECl@ss 6.2	27270904
  ECl@ss 7.0	27270904
  ECl@ss 8.0	27270904
  ECl@ss 8.1	27270904
  ECl@ss 9.0	27270904
  ETIM 5.0	EC002719
  ETIM 6.0	EC002719
  UNSPSC 16.0901	39121528

• Интерфейс связи

  Интерфейс связи	IO-Link V1.1
  Коммуникационный интерфейс, детальное описание	COM2 (38,4 kBaud)
  Время цикла	5 ms
  Длина технологических данных	32 Bit
  Структура технологических данных	Бит 0 = дискретный сигнал QO1 Бит 1 = дискретный сигнал QO2 Бит 2 ... 8 = BDC 2 ... 8 Бит 9 ... 15 = пустой Бит16 ... 31 = значение расстояния
  Дополнительные функции	8 точек срабатывания расстояния до объекта, из них 2 инвертируемые точки срабатывания, 1 точка срабатывания в качестве окна переключения или программируемая с помощью гистерезиса., Многофункциональный вход: передатчик выкл., внешнее обучение, деактивирован

Показать всё Скрыть всё

Технические чертежи

Схема соединений cd-290 Характеристика Размер светового пятна Габаритный чертеж Воспроизводимость Вид: Галерея Список Показать всё Скрыть всё
