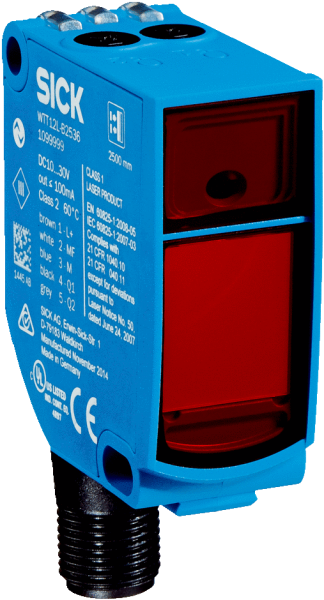

Каталог·Фотоэлектрические датчики·WTT12L-B2546 Фотоэлектрический датчик с отражением от объекта, подавление заднего фона, 50–1800 мм, лазер

1072530 — WTT12L-B2546 Фотоэлектрический датчик с отражением

WTT12L-B2546
SICK
Заказной №1072530
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
    Размеры (Ш x В x Г)20 mm x 49,6 mm x 44,2 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.50 mm ... 1.800 mm 1)
    Расстояние срабатывания100 mm ... 1.800 mm 2)
    Вид излученияВидимый красный свет
    Источник светаЛазер 3)
    Размеры светового пятна (расстояние)Ø 12 mm (1.800 mm)
    Длина волны658 nm
    Класс лазера1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)
    НастройкаПотенциометр, 4 оборота (2 шт.)
    • 1) Распознаваемый объект с коэффициентом диффузного отражения 6–90 % (на основе стандарта белого, DIN 5033).
    • 2) Регулируется.
    • 3) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация≤ 5 Vss 2)
    Потребление тока≤ 70 mA 3)
    Переключающий выходPUSH/PULL, PNP, NPN 4)
    Количество переключающих выходов2 (Q1, Q2) 4)
    Тип переключенияСВЕТЛО 4)
    Выходной ток Iмакс.≤ 100 mA
    Оценка≤ 16,7 ms 5)
    Частота переключения30 Hz 6)
    Аналоговый выход-
    ВходИзлучатель выкл.
    Тип подключенияРазъем M12, 5-конт.
    Схемы защиты

    A 7)

    B 8)

    C 9)

    Класс защитыIII
    Вес48 g
    Материал корпусаПластик, VISTAL®
    Материал, оптикаПластик, PMMA
    Тип защитыIP67
    Диапазон температур при работе–35 °C ... +50 °C 10)
    Диапазон температур при хранении–40 °C ... +70 °C
    Время на разогрев< 15 min 11)
    Время инициализации< 300 ms
    № файла ULNRKH.E181493
    • 1) Предельные значения. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки. При UV = 24 В.
    • 4) Q1, Q2 = 2 порога срабатывания, «СВЕТЛО».
    • 5) Продолжительность сигнала при омической нагрузке.
    • 6) При соотношении светло/темно 1:1.
    • 7) А = подключения UV с защитой от переполюсовки.
    • 8) B = входы и выходы с защитой от инверсии полярности.
    • 9) C = подавление импульсных помех.
    • 10) Начиная с Tu = 45 °C допустим выходной ток Imax = 50 мА.
    • 11) При значении TU = –10 °C требуется время на прогрев.
  • Классификации
    ECl@ss 5.027270904
    ECl@ss 5.1.427270904
    ECl@ss 6.027270904
    ECl@ss 6.227270904
    ECl@ss 7.027270904
    ECl@ss 8.027270904
    ECl@ss 8.127270904
    ECl@ss 9.027270904
    ETIM 5.0EC002719
    ETIM 6.0EC002719
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Схема соединений cd-284 Характеристика Размер светового пятна Габаритный чертеж Воспроизводимость Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002719
ECl@ss27270904
UNSPSC39121528
ВходИзлучатель выкл.
Вес, кг48 g
Оценка≤ 16,7 ms 5)
Размер20 mm x 49,6 mm x 44,2 mm
МатериалПластик, VISTAL®
№ файла ULNRKH.E181493
НастройкаПотенциометр, 4 оборота (2 шт.)
Тип защитыIP67
Длина волны658 nm
Класс лазера1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)
Схемы защитыA 7)B 8)C 9)
Вид излученияВидимый красный свет
Форма корпусаПрямоугольный
Источник светаЛазер 3)
Материал, оптикаПластик, PMMA
Аналоговый выход-
Потребление тока≤ 70 mA 3)
Тип переключенияСВЕТЛО 4)
Время на разогрев< 15 min 11)
Степень защиты (IP)III
Выходной ток Iмакс.≤ 100 mA
Время инициализации< 300 ms
Переключающий выходPUSH/PULL, PNP, NPN 4)
3) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация≤ 5 Vss 2)
Частота переключения30 Hz 6)
Дистанция работы, макс.50 mm ... 1.800 mm 1)
Размеры светового пятнаØ 12 mm (1.800 mm)
Расстояние срабатывания100 mm ... 1.800 mm 2)
Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
Электрическое подсоединениеРазъем M12, 5-конт.
Диапазон температур при работе–35 °C ... +50 °C 10)
6) При соотношении светло/темно 11.
Диапазон температур при хранении–40 °C ... +70 °C
Количество переключающих выходов2 (Q1, Q2) 4)
