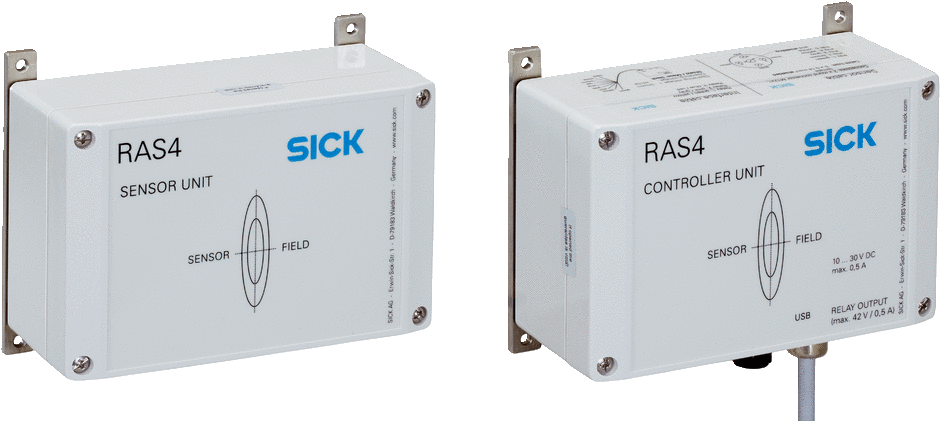

1072146 — RAS407-2801100 Радарный датчик FMCW 24 ГГц

Показать всё Скрыть всё

• Характеристики

  Принцип измерения	FMCW HF
  Разрешение на эксплуатацию радиооборудования	Европа 1)
  Диапазон частот	24 ГГц ... 24,25 ГГц 2)
  Угол раскрытия	7° x 28° (конус)
  Рабочая область	0,2 m ... 20 m

  • 1) Без Великобритании и Франции.
  • 2) Возможны отклонения в соответствии с национальными предписаниями.

• Производительность

  Оценка	< 0,5 s
  Встроенное приложение	Предотвращение столкновений
  Количество полей	3 поля

• Интерфейсы

  USB ✔ Функция Настройка
  Переключающие выходы	3 (Реле)

• Механика/электроника

  Электрическое подключение	1 x Кабель с открытым концом
  Рабочее напряжение	10 V DC ... 30 V DC
  Потребляемая мощность	8 W
  Цвет корпуса	Серый
  Тип защиты	IP65
  Класс защиты	III 1)
  Вес	1.080 g
  Размеры (Д x Ш x В)	101 mm x 151 mm x 60 mm 2) 101 mm x 151 mm x 60 mm 3)

  • 1) При использовании блоков питания SELV или PELV.
  • 2) Устройство обработки данных.
  • 3) Приемопередающий блок.

• Данные окружающей среды

  Электромагнитная совместимость (ЭМС)	ETSI EN 301 489-1 / ETSI EN 301 489-3
  Виброустойчивость	EN 60068-2-6 EN 60068-2-64
  Ударопрочность	EN 60068-2-27
  Диапазон рабочих температур	–20 °C ... +60 °C
  Температура хранения	–20 °C ... +60 °C

• Классификации

  ECl@ss 5.0	27270890
  ECl@ss 5.1.4	27270890
  ECl@ss 6.0	27270890
  ECl@ss 6.2	27270890
  ECl@ss 7.0	27270890
  ECl@ss 8.0	27270890
  ECl@ss 8.1	27270890
  ECl@ss 9.0	27270890
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж RAS407-280xxxx Габаритный чертеж RAS407-28011xx Зона распознавания RAS407 Вид: Галерея Список Показать всё Скрыть всё
