Каталог·Датчики расстояния·OLM100-1201S03 Датчик расстояния 0...10 м, разрешение 0,1 мм, SSI

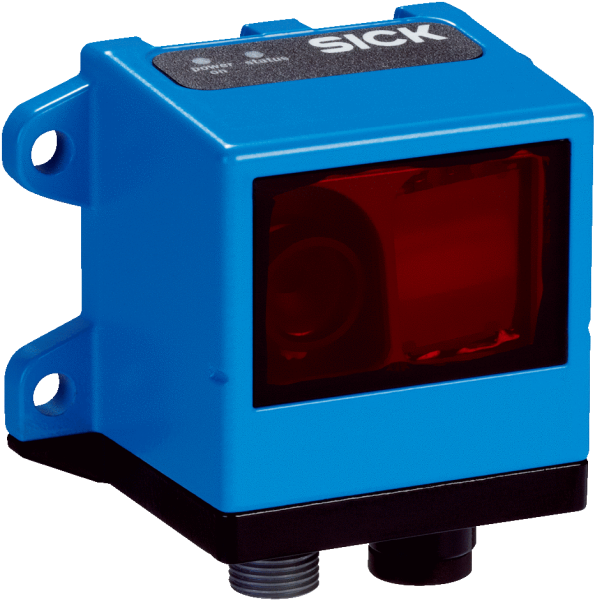

1071962 — OLM100-1201S03 Датчик расстояния 0...10 м

OLM100-1201S03
SICK
Заказной №1071962
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Производительность
    Разрешение0,1 mm, 1 mm
    Точность воспроизведения0,15 mm 1)
    Оценка10 ms 2)
    Источник светаСветодиод, красный
    Расчетная длина пути перемещения0 m ... 10.000 m 3)
    Макс. скорость перемещения10 m/s
    Расстояние считывания100 mm, ± 20 мм
    Ширина штрихкода30 mm
    • 1) Статистическая ошибка 3 σ.
    • 2) Время отклика дискретного выхода.
    • 3) В зависимости от настроенного разрешения и протокола передачи данных.
  • Интерфейсы
    SSI✔
    Переключающий выходМногофункциональный вход MF1: PNP, Многофункциональный вход MF1: NPN 1)
    Дискретный входМногофункциональный вход MF2
    • 1) Функции дискретного выхода MF1 PNP/MF1 NPN: положение, скорость, контрольная отметка Q00 (выкл), Q01 (вкл) / подсветка вкл/выкл, сервис [ошибка (светодиод загрязнения/срока службы), отсутствие ленты со штрихкодом, температура выше максимума/ниже минимума, вне диапазона измерения 0 км > положение > 10 км, внутренняя ошибка].
  • Механика/электроника
    Напряжение питания UVПост. ток 10 V ... 30 V 1)
    Остаточная пульсация≤ 5 Vss 2)
    Потребляемая мощность< 5,5 W
    Время инициализации< 3 s
    Материал корпуса

    Магний

    Цинк

    ВесОк. 168 g
    Выходной ток IА≤ 100 mA 3)
    Тип защитыIP65 (EN 60 529)
    Класс защитыIII
    • 1) Предельные значения, защита от инверсии полярности.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Дискретные выходы MF1 с защитой от короткого замыкания.
  • Данные окружающей среды
    Электромагнитная совместимость (ЭМС)

    EN 61000-6-2

    EN 61000-6-4

    Рабочий диапазон температур–30 °C ... +60 °C 1)
    Диапазон температур при хранении–40 °C ... +75 °C 2)
    Тип. невосприимчивость к постороннему свету≤ 30.000 lx 3)
    ВиброустойчивостьDIN/EN 60068-2-6, DIN/EN 60068-2-64
    УдаропрочностьDIN/EN 60068-2-27
    • 1) При температурах < –20 °C прогрев 5 мин.
    • 2) Макс. влажность 95 %, без образования конденсата.
    • 3) Тип. значение при температуре окружающей среды +25 °C.
  • Классификации
    ECl@ss 5.027270890
    ECl@ss 5.1.427270890
    ECl@ss 6.027270890
    ECl@ss 6.227270890
    ECl@ss 7.027270890
    ECl@ss 8.027270890
    ECl@ss 8.127270890
    ECl@ss 9.027270890
    ETIM 5.0EC001825
    ETIM 6.0EC001825
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Тип подключения Схема соединений Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

SSI✔
ETIMEC001825
ECl@ss27270890
UNSPSC39121528
Вес, кгОк. 168 g
Оценка10 ms 2)
МатериалМагнийЦинк
Тип защитыIP65 (EN 60 529)
Разрешение0,1 mm, 1 mm
Мощность, Вт< 5,5 W
Выходной ток IА≤ 100 mA 3)
Источник светаСветодиод, красный
УдаропрочностьDIN/EN 60068-2-27
Дискретный входМногофункциональный вход MF2
Ширина штрихкода30 mm
Степень защиты (IP)III
ВиброустойчивостьDIN/EN 60068-2-6, DIN/EN 60068-2-64
Время инициализации< 3 s
Переключающий выходМногофункциональный вход MF1: PNP, Многофункциональный вход MF1: NPN 1)
Напряжение питания UVПост. ток 10 V ... 30 V 1)
Остаточная пульсация≤ 5 Vss 2)
Расстояние считывания100 mm, ± 20 мм
Точность воспроизведения0,15 mm 1)
Макс. скорость перемещения10 m/s
Рабочий диапазон температур–30 °C ... +60 °C 1)
Электромагнитная совместимостьEN 61000-6-2EN 61000-6-4
Диапазон температур при хранении–40 °C ... +75 °C 2)
Расчетная длина пути перемещения0 m ... 10.000 m 3)
1) Функции дискретного выхода MF1 PNP/MF1 NPNположение, скорость, контрольная отметка Q00 (выкл), Q01 (вкл) / подсветка вкл/выкл, сервис [ошибка (светодиод загрязнения/срока службы), отсутствие ленты со штрихкодом, температура выше максимума/ниже минимума, вне диапазона измерения 0 км > положение > 10 км, внутренняя ошибка].
Тип. невосприимчивость к постороннему свету≤ 30.000 lx 3)
