Каталог·Фотоэлектрические датчики·WTF12G-3P2432T01 Фотоэлектрический датчик с отражением от объекта, подавление переднего фона, 150–700 мм, тефлоновое покрытие корпуса

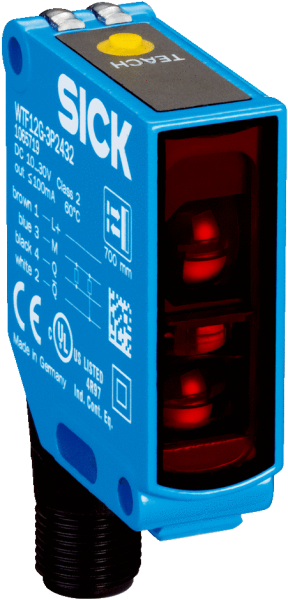

1071804 — WTF12G-3P2432T01 Фотоэлектрический датчик с отражением

WTF12G-3P2432T01
SICK
Заказной №1071804
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление переднего фона
    Размеры (Ш x В x Г)15,6 mm x 48,5 mm x 42 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.150 mm ... 700 mm 1)
    Расстояние срабатывания0 mm ... 450 mm 2)
    Вид излученияВидимый красный свет
    Источник светаСветодиод PinPoint 3)
    Размеры светового пятна (расстояние)Ø 8 mm (300 mm)
    Длина волны660 nm
    НастройкаКнопка настройки
    Специальные случаи примененияОбнаружение прозрачных объектов, Обнаружение объектов с неровной и блестящей поверхностью
    Особые свойстваКорпус с тефлоновым покрытием
    • 1) Область настройки фона, для фона с коэффициентом диффузного отражения 90 % (на основе нержавеющей стали, подвергнутой обработке стеклянной дробью, согласно стандарту белого, DIN 5033).
    • 2) Область распознавания прозрачных объектов.
    • 3) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация≤ 5 Vss 2)
    Потребление тока≤ 55 mA 3)
    Переключающий выходPNP
    Функция выходного сигналаКомплементарный
    Тип переключенияСВЕТЛО/ТЕМНО
    Сигнальное напряжение PNP HIGH/LOW> Uv - 2,5 V / ca. 0 V
    Выходной ток Iмакс.100 mA
    Оценка2 ms 4)
    Частота переключения250 Hz 5)
    Тип подключенияРазъем M12, 4-конт.
    Схемы защиты

    A 6)

    C 7)

    D 8)

    Класс защитыII
    Вес120 g
    Материал корпусаПокрытие PTFE
    Тип защиты

    IP66

    IP67

    Специальное исполнениеОбнаружение прозрачных объектов
    Диапазон температур при работе–40 °C ... +60 °C
    Диапазон температур при хранении–40 °C ... +75 °C
    № файла ULNRKH.E181493 & NRKH7.E181493
    • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) Продолжительность сигнала при омической нагрузке.
    • 5) При соотношении светло/темно 1:1.
    • 6) А = подключения UV с защитой от переполюсовки.
    • 7) C = подавление импульсных помех.
    • 8) D = выходы с защитой от короткого замыкания.
  • Классификации
    ECl@ss 5.027270904
    ECl@ss 5.1.427270904
    ECl@ss 6.027270904
    ECl@ss 6.227270904
    ECl@ss 7.027270904
    ECl@ss 8.027270904
    ECl@ss 8.127270904
    ECl@ss 9.027270904
    ETIM 5.0EC002719
    ETIM 6.0EC002719
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Опции настройки схема соединений Характеристика Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002719
ECl@ss27270904
UNSPSC39121528
Вес, кг120 g
Оценка2 ms 4)
Размер15,6 mm x 48,5 mm x 42 mm
МатериалПокрытие PTFE
№ файла ULNRKH.E181493 & NRKH7.E181493
НастройкаКнопка настройки
Тип защитыIP66IP67
Длина волны660 nm
Схемы защитыA 6)C 7)D 8)
Вид излученияВидимый красный свет
Форма корпусаПрямоугольный
Источник светаСветодиод PinPoint 3)
Особые свойстваКорпус с тефлоновым покрытием
Потребление тока≤ 55 mA 3)
Тип переключенияСВЕТЛО/ТЕМНО
Степень защиты (IP)II
Выходной ток Iмакс.100 mA
Переключающий выходPNP
3) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация≤ 5 Vss 2)
Частота переключения250 Hz 5)
Дистанция работы, макс.150 mm ... 700 mm 1)
Специальное исполнениеОбнаружение прозрачных объектов
Размеры светового пятнаØ 8 mm (300 mm)
Расстояние срабатывания0 mm ... 450 mm 2)
Функция выходного сигналаКомплементарный
Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление переднего фона
Электрическое подсоединениеРазъем M12, 4-конт.
Сигнальное напряжение PNP HIGH/LOW> Uv - 2,5 V / ca. 0 V
Специальные случаи примененияОбнаружение прозрачных объектов, Обнаружение объектов с неровной и блестящей поверхностью
Диапазон температур при работе–40 °C ... +60 °C
5) При соотношении светло/темно 11.
Диапазон температур при хранении–40 °C ... +75 °C
